要点梳理
(1)实验原理：。
(2)电路图：
(3)数据处理方法：①测定值电阻：多次测量，为了求，减小误差；②测小灯泡电阻：多次测量，为了得到。
(4)滑动变阻器的作用：①改变被测电阻两端的电压(分压)；②保护电路(限流)。

(1)$R=\dfrac{U}{I}$
(3)①平均值 ②普遍规律

【分析】
本题考查伏安法测电阻的相关基础知识，解题时需明确伏安法测电阻的原理，以及测定值电阻和小灯泡电阻时多次测量的不同目的：伏安法测电阻的核心是利用电压和电流计算电阻，对应欧姆定律的变形；定值电阻阻值稳定，多次测量取平均值可减小误差；小灯泡电阻随温度变化，多次测量是为了探究其电阻随温度变化的普遍规律。
【解析】
(1) 伏安法测电阻的实验原理是欧姆定律的变形公式，即通过测量导体两端的电压U和通过导体的电流I，计算导体的电阻，公式为$R=\dfrac{U}{I}$。
(3) ①测定值电阻时，定值电阻的阻值不随温度变化，多次测量不同电压下的电阻值，求平均值可以减小实验误差；②测小灯泡电阻时，小灯泡的电阻随温度升高而增大，多次测量是为了得到小灯泡电阻随温度变化的普遍规律，而非求平均值。
【答案】
(1)$R=\dfrac{U}{I}$
(3)①平均值 ②普遍规律
【知识点】
伏安法测电阻、欧姆定律、实验数据处理
【点评】
本题为电学基础实验题，重点考察伏安法测电阻的原理，以及定值电阻和小灯泡电阻测量中多次测量目的的区别，需学生准确掌握不同实验的设计逻辑。
【难度系数】
0.5

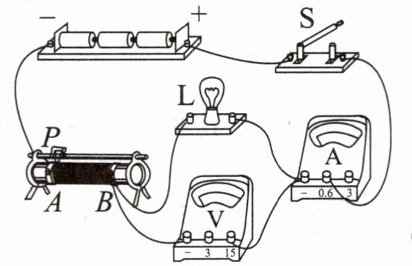

1.在如图所示的实验中,闭合开关S,小明发现电流表有示数,但示数较小,小灯泡不亮。接下来应进行的操作是 ()


A.更换一个同样规格的小灯泡
B.更换电压表所使用的量程
C.检查电路中是否存在断路故障
D.将滑动变阻器的滑片P向右滑动

1.D

【分析】
首先根据电流表的示数判断电路状态：闭合开关后电流表有示数，说明电路是通路，不存在断路故障，可先排除对应选项；接着分析电流小、灯泡不亮的原因：电流表有示数但较小，说明电路中电流过小，小灯泡实际功率不足，本质是电路总电阻过大，而滑动变阻器接入电路的电阻太大是主要原因；最后结合滑动变阻器的调节规则，判断应采取的操作。
【解析】
1. 电流表有示数，说明电路为通路，不存在断路故障，因此排除选项C；
2. 电流过小导致小灯泡不发光，是因为滑动变阻器接入电路的电阻太大，电路总电阻大，电流小，要增大电流需减小滑动变阻器接入的电阻；
3. 分析选项：A选项更换小灯泡无法解决电流小的问题，错误；B选项更换电压表量程与电路电流大小无关，不能改变电流，错误；D选项将滑动变阻器滑片P向右滑动，可减小接入电阻，增大电流，使灯泡发光，正确。
【答案】
D
【知识点】
滑动变阻器的使用、电路故障分析
【点评】
本题考查基础电学的电路故障分析与滑动变阻器调节，关键是先通过电流表的示数判断电路为通路，再结合电流小的原因确定滑动变阻器的调节方向，属于常规基础题。
【难度系数】
0.5

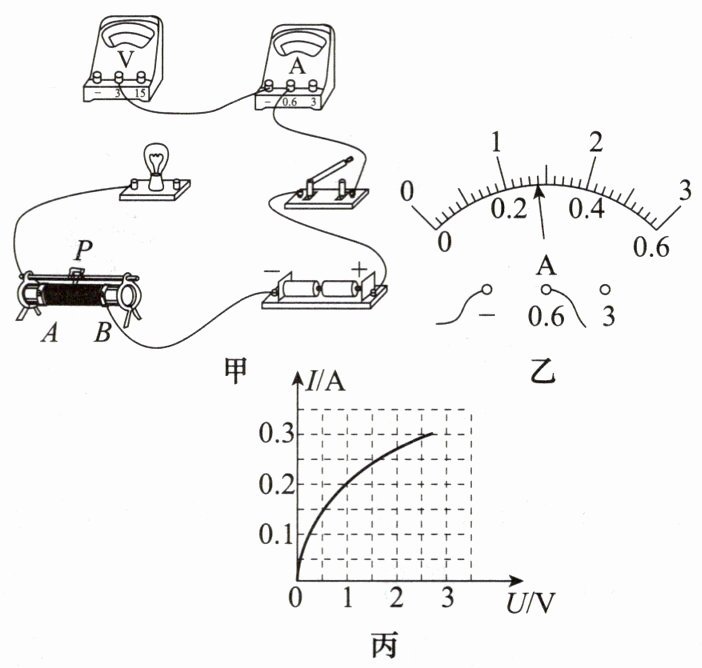

2. 在“用电流表、电压表测量小灯泡的电阻”的实验中，选用的器材有两节新干电池、标有“2.5 V”字样的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线。

(1)请用笔画线代替导线，将图甲中的实物电路连接完整。
(2)正确连接好电路，闭合开关前，滑动变阻器的滑片应置于（选填“A”或“B”）端。
(3)电路连接检查无误后，闭合开关，移动滑片P，某次实验时，电压表的示数为2.5 V，电流表的示数如图乙所示，则通过小灯泡的电流为A，小灯泡正常发光时的电阻约为Ω。（结果精确到0.1 Ω）
(4)经过多次实验，测出并记录多组电压和电流的值，得到小灯泡的I-U图像如图丙所示；通过分析图像，写出一条你发现的结论：。
实验报告 《周测 & 实验》P28
能力提升 ▶限时:15分钟

(1)如图所示
(2)A
(3)0.28 8.9
(4)小灯泡的电阻随温度的升高而增大

【分析】
本题围绕“用电流表、电压表测量小灯泡的电阻”实验展开，需结合实验操作规范、电表读数、欧姆定律及图像分析解题：
(1) 连接电路时，电压表应并联在小灯泡两端，根据小灯泡额定电压2.5V选0~3V量程，将电压表对应接线柱与小灯泡右端连接即可；
(2) 闭合开关前，滑动变阻器需调至最大阻值处保护电路，据此确定滑片位置；
(3) 电流表读数先明确量程和分度值，再计算电流，最后用欧姆定律求电阻；
(4) 小灯泡的I-U图像为曲线，结合灯丝电阻受温度影响的特性分析结论。
【解析】
(1) 电压表并联在小灯泡两端，量程选0~3V，连接后电路完整；
(2) 闭合开关前，滑动变阻器滑片置于最大阻值端，即A端；
(3) 电流表量程为0~0.6A，分度值0.02A，示数为0.28A；小灯泡正常发光时电压为2.5V，电阻R=U/I=2.5V/0.28A≈8.9Ω；
(4) 由I-U图像可知，电压增大时电流增大，灯丝温度升高，电流与电压不成正比，说明小灯泡的电阻随温度升高而增大。
【答案】
(1) 如图所示
(2) A
(3) 0.28；8.9
(4) 小灯泡的电阻随温度的升高而增大
【知识点】
伏安法测电阻、欧姆定律、I-U图像分析
【点评】
本题考查伏安法测电阻的实验操作、电表读数、电阻计算及图像分析，侧重基础实验技能和对灯丝电阻特性的理解，难度适中。
【难度系数】
0.6

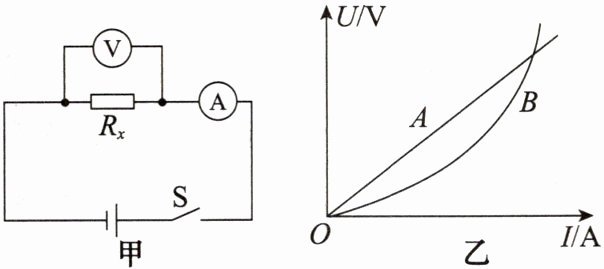

3. 某实验小组设计了如图甲所示的电路来测量未知定值电阻$R_x$的阻值，小富提出，这样只能得到一组数据，测量结果误差可能较大。为了减小误差，需要多次测量，应该在电路中串联一个。他们利用改进后的电路进行实验，并绘制出$R_x$的$U-I$图像，如图乙所示的A、B两条图线中，是他们绘制出的图线。

滑动变阻器 A

【分析】要减小测量定值电阻的误差，需多次测量不同电压、电流下的电阻值，因此需要能改变电路电流和电压的元件；定值电阻阻值恒定，根据欧姆定律，其电压与电流成正比，对应的U-I图像为直线，据此分析图线。
【解析】1. 测量定值电阻时，为减小误差，需多次测量，可通过串联滑动变阻器，移动滑片改变电路中的电流和$R_x$两端的电压，从而获得多组实验数据。2. 定值电阻的阻值不变，由欧姆定律$U=IR$可知，当$R$一定时，$U$与$I$成正比，因此其$U-I$图像是过原点的直线，故图乙中直线A是$R_x$的$U-I$图像，曲线B不符合定值电阻的规律。
【答案】滑动变阻器；A
【知识点】滑动变阻器的使用；欧姆定律；U-I图像
【点评】本题考查测量定值电阻阻值的实验，核心是滑动变阻器的作用和定值电阻U-I图像的特点，属于基础应用类题目。
【难度系数】0.6
