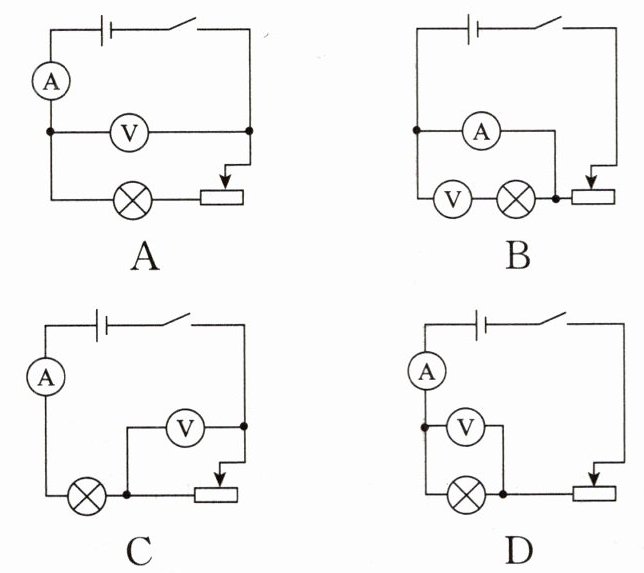

4. 测量电阻时，老师要求同学们用量程为“0～3 V”的电压表、电压恒为6 V的电源及其他符合实验要求的器材，测出标有“3.8 V”字样的小灯泡正常发光时的电阻，下列电路图合理的是（
C
）答案
4.C
解析
【分析】要选出合理的电路图，需结合实验要求（测小灯泡正常发光时的电阻）、电源电压（6V）、电压表量程（0～3V）及电路连接规则分析：需让灯泡正常发光时两端电压为额定电压3.8V，因电压表量程不足，需通过串联电路分压规律，让电压表测滑动变阻器的电压（滑动变阻器分压为6V-3.8V=2.2V，符合电压表量程）；同时电流表需串联测电流，电压表需并联在被测元件两端，不能串联。
【解析】逐一分析选项：
1. 选项A：电压表并联在电源两端，电源电压6V超过电压表0～3V量程，会损坏电压表，不合理；
2. 选项B：电压表与灯泡串联，电压表内阻极大，电路电流极小，灯泡无法正常发光，且电压表接法错误，不合理；
3. 选项C：电流表串联测电路电流，电压表并联在滑动变阻器两端。当灯泡正常发光时，滑动变阻器两端电压为6V-3.8V=2.2V，在电压表量程内，可调节滑动变阻器使灯泡正常发光，结合电流表读数和额定电压可计算电阻，合理；
4. 选项D：电压表并联在灯泡两端，灯泡额定电压3.8V超过电压表0～3V量程，会损坏电压表，不合理。
【答案】C
【知识点】伏安法测电阻、电路连接、电压表使用
【点评】本题考查伏安法测电阻的电路设计，核心是利用串联分压规律解决电压表量程不足的问题，需掌握电表的正确使用规则，分析各选项的电路合理性。
【难度系数】0.5
【解析】逐一分析选项：
1. 选项A：电压表并联在电源两端，电源电压6V超过电压表0～3V量程，会损坏电压表，不合理；
2. 选项B：电压表与灯泡串联，电压表内阻极大，电路电流极小，灯泡无法正常发光，且电压表接法错误，不合理；
3. 选项C：电流表串联测电路电流，电压表并联在滑动变阻器两端。当灯泡正常发光时，滑动变阻器两端电压为6V-3.8V=2.2V，在电压表量程内，可调节滑动变阻器使灯泡正常发光，结合电流表读数和额定电压可计算电阻，合理；
4. 选项D：电压表并联在灯泡两端，灯泡额定电压3.8V超过电压表0～3V量程，会损坏电压表，不合理。
【答案】C
【知识点】伏安法测电阻、电路连接、电压表使用
【点评】本题考查伏安法测电阻的电路设计，核心是利用串联分压规律解决电压表量程不足的问题，需掌握电表的正确使用规则，分析各选项的电路合理性。
【难度系数】0.5
5. [2025·烟台中考]在“用电流表和电压表测量电阻”的实验中：

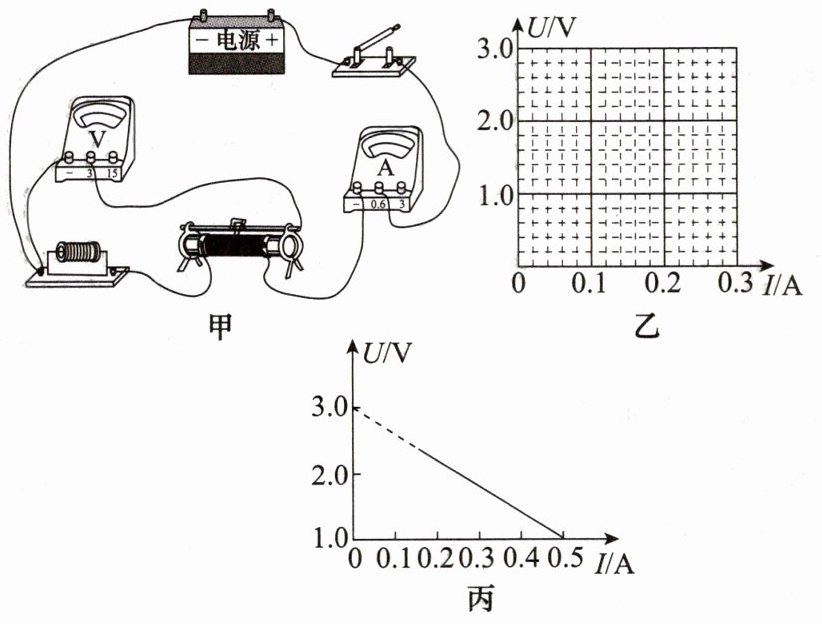

(1)第一小组连接了如图甲所示的电路，闭合开关前发现有一根导线连接错误。请在错误的导线上画“×”，并画出这根导线的正确连接位置。

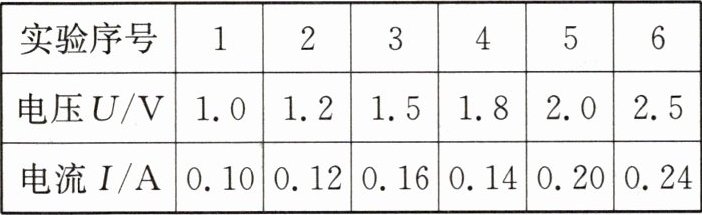

(2)正确连接电路后，小组同学继续实验，并将记录的数据填写在下表中。
①请根据描点法在图乙中描绘出表格中的六组数据，并作出该电阻的U-I图像。
②由图像可得该电阻的阻值为
(3)第二小组利用上述器材测量另一电阻时，根据所测数据作出的U-I图像如图丙所示，小组交流发现图像与第一小组作出的图像不同的原因是电压表连接的位置不同，但利用这个图像也能求出待测电阻的阻值，其阻值为
(1)第一小组连接了如图甲所示的电路，闭合开关前发现有一根导线连接错误。请在错误的导线上画“×”，并画出这根导线的正确连接位置。
(2)正确连接电路后，小组同学继续实验，并将记录的数据填写在下表中。
①请根据描点法在图乙中描绘出表格中的六组数据，并作出该电阻的U-I图像。
②由图像可得该电阻的阻值为
10
Ω。(3)第二小组利用上述器材测量另一电阻时，根据所测数据作出的U-I图像如图丙所示，小组交流发现图像与第一小组作出的图像不同的原因是电压表连接的位置不同，但利用这个图像也能求出待测电阻的阻值，其阻值为
4
Ω。答案
(1)如图所示
(2)①如图所示
②10
(3)4
解析
【分析】
本题是伏安法测电阻的实验题，分三个问题：(1)需判断电路连接错误，伏安法测电阻时电压表应并联在待测电阻两端，原电路中电压表连接错误，需修正；(2)①根据表格数据描点绘制U-I图像，②利用欧姆定律，U-I图像的斜率为电阻，计算待测电阻阻值；(3)分析另一电阻的U-I图像，结合欧姆定律计算其阻值。解题思路：先明确实验原理（R=U/I），再依次处理电路连接、图像绘制与电阻计算。
【解析】
(1) 原电路中电压表并联在滑动变阻器和待测电阻两端，连接错误。将连接电压表3接线柱到滑动变阻器右端的导线画“×”，改接到待测电阻的右端（滑动变阻器与待测电阻的连接点）即可。
(2) ① 根据表格数据，在图乙中描出对应点，用直线连接各点（舍去偏离直线的点），得到U-I图像；② 由U-I图像取一组对应值，如U=2V时I=0.2A，根据欧姆定律R=U/I=2V/0.2A=10Ω。
(3) 分析另一电阻的U-I图像，取对应值，如U=1.6V时I=0.4A，根据欧姆定律R=U/I=1.6V/0.4A=4Ω。
【答案】
(1)
(2) ①；② 10
(3) 4
【知识点】
伏安法测电阻、欧姆定律、U-I图像
【点评】
本题考查伏安法测电阻的实验操作、图像分析及欧姆定律的应用，需掌握电路连接的正确性、图像的处理方法，是中考常见题型，注重实验能力的考查。
【难度系数】
0.5
本题是伏安法测电阻的实验题，分三个问题：(1)需判断电路连接错误，伏安法测电阻时电压表应并联在待测电阻两端，原电路中电压表连接错误，需修正；(2)①根据表格数据描点绘制U-I图像，②利用欧姆定律，U-I图像的斜率为电阻，计算待测电阻阻值；(3)分析另一电阻的U-I图像，结合欧姆定律计算其阻值。解题思路：先明确实验原理（R=U/I），再依次处理电路连接、图像绘制与电阻计算。
【解析】
(1) 原电路中电压表并联在滑动变阻器和待测电阻两端，连接错误。将连接电压表3接线柱到滑动变阻器右端的导线画“×”，改接到待测电阻的右端（滑动变阻器与待测电阻的连接点）即可。
(2) ① 根据表格数据，在图乙中描出对应点，用直线连接各点（舍去偏离直线的点），得到U-I图像；② 由U-I图像取一组对应值，如U=2V时I=0.2A，根据欧姆定律R=U/I=2V/0.2A=10Ω。
(3) 分析另一电阻的U-I图像，取对应值，如U=1.6V时I=0.4A，根据欧姆定律R=U/I=1.6V/0.4A=4Ω。
【答案】
(1)
(2) ①
；② 10(3) 4
【知识点】
伏安法测电阻、欧姆定律、U-I图像
【点评】
本题考查伏安法测电阻的实验操作、图像分析及欧姆定律的应用，需掌握电路连接的正确性、图像的处理方法，是中考常见题型，注重实验能力的考查。
【难度系数】
0.5
6. 小红测量标有“2.5 V”字样的小灯泡正常发光时的电阻，电源电压保持3 V不变，滑动变阻器的规格是“10 Ω 1 A”。

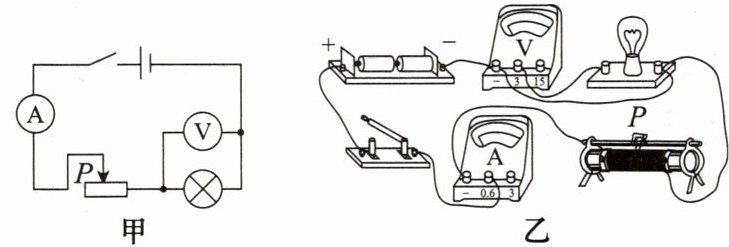

(1)请根据如图甲所示的电路图，找出图乙中接错的那一根导线，在这根导线上画“×”，并画出正确的连接位置。
(2)实验时，将滑动变阻器的滑片移至电阻值最大处，闭合开关。要使小灯泡正常发光，应进行的操作是
易错突破 P70T2
(3)小灯泡正常发光时，因灯丝断路突然熄灭，若其他元件均完好，则此时电压表的示数
(1)请根据如图甲所示的电路图，找出图乙中接错的那一根导线，在这根导线上画“×”，并画出正确的连接位置。
(2)实验时，将滑动变阻器的滑片移至电阻值最大处，闭合开关。要使小灯泡正常发光，应进行的操作是
将滑动变阻器的滑片向右移动，使电压表的示数为2.5 V
。易错突破 P70T2
(3)小灯泡正常发光时，因灯丝断路突然熄灭，若其他元件均完好，则此时电压表的示数
大于
（选填“小于”“等于”或“大于”）2.5 V。答案
(1)如图所示
(2)将滑动变阻器的滑片向右移动，使电压表的示数为2.5 V
(3)大于
解析
【分析】
本题是伏安法测小灯泡电阻的实验题，先明确甲图电路结构：电源、开关、电流表、滑动变阻器、小灯泡串联，电压表并联在小灯泡两端。分析乙图实物连接，发现电压表连接错误（串联在电路中）；第(2)问需根据串联分压规律调整滑动变阻器，使灯泡电压达额定值；第(3)问分析灯丝断路后的电路，判断电压表测量对象。
【解析】
(1) 对比甲、乙两图，乙图中电压表串联在电路中，错误导线为连接电压表“3”接线柱与小灯泡左端的导线，在该导线上画“×”，将其改接到小灯泡的右端（与电源负极相连的一端），使电压表并联在小灯泡两端，符合电路图要求。
(2) 闭合开关时，滑动变阻器滑片在最大阻值处，电路电流小，小灯泡两端电压小于额定电压2.5V。根据串联电路分压规律，减小滑动变阻器接入电阻可增大灯泡两端电压，因此应将滑动变阻器的滑片向右移动，直至电压表示数为2.5V，使小灯泡正常发光。
(3) 灯丝断路后，电路断开，电压表串联在电路中，由于电压表内阻极大，此时电压表相当于直接接在电源两端，测量电源电压（3V），大于小灯泡额定电压2.5V，故电压表示数大于2.5V。
【答案】
(1) 如图所示
(2) 将滑动变阻器的滑片向右移动，使电压表的示数为2.5 V
(3) 大于
【知识点】
伏安法测电阻、串联电路分压、电压表使用
【点评】
本题考查电学实验基础内容，涵盖电路纠错、实验操作和故障分析，需掌握串联电路特点和电表使用规则，是中等难度的实验题。
【难度系数】
0.5
本题是伏安法测小灯泡电阻的实验题，先明确甲图电路结构：电源、开关、电流表、滑动变阻器、小灯泡串联，电压表并联在小灯泡两端。分析乙图实物连接，发现电压表连接错误（串联在电路中）；第(2)问需根据串联分压规律调整滑动变阻器，使灯泡电压达额定值；第(3)问分析灯丝断路后的电路，判断电压表测量对象。
【解析】
(1) 对比甲、乙两图，乙图中电压表串联在电路中，错误导线为连接电压表“3”接线柱与小灯泡左端的导线，在该导线上画“×”，将其改接到小灯泡的右端（与电源负极相连的一端），使电压表并联在小灯泡两端，符合电路图要求。
(2) 闭合开关时，滑动变阻器滑片在最大阻值处，电路电流小，小灯泡两端电压小于额定电压2.5V。根据串联电路分压规律，减小滑动变阻器接入电阻可增大灯泡两端电压，因此应将滑动变阻器的滑片向右移动，直至电压表示数为2.5V，使小灯泡正常发光。
(3) 灯丝断路后，电路断开，电压表串联在电路中，由于电压表内阻极大，此时电压表相当于直接接在电源两端，测量电源电压（3V），大于小灯泡额定电压2.5V，故电压表示数大于2.5V。
【答案】
(1) 如图所示
(2) 将滑动变阻器的滑片向右移动，使电压表的示数为2.5 V
(3) 大于
【知识点】
伏安法测电阻、串联电路分压、电压表使用
【点评】
本题考查电学实验基础内容，涵盖电路纠错、实验操作和故障分析，需掌握串联电路特点和电表使用规则，是中等难度的实验题。
【难度系数】
0.5
