2026年小题狂做九年级物理上册苏科版提优版第54页答案

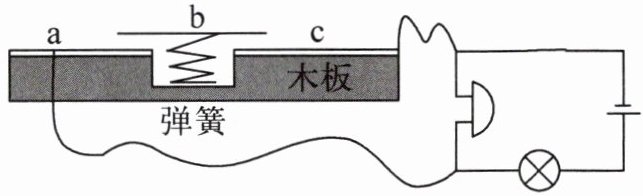

1. 如图所示是具有报警功能的文物展示台,该展示台由木板、弹簧、金属片a、b、c和报警电路组成。当物品搬离展示台时,金属片b在弹力作用下与金属片a、c分开。此时
D



A.灯不亮电铃不响
B.灯不亮电铃响
C.灯亮电铃不响
D.灯亮电铃响

答案

1. D 提示:物品在展示台上时,a、b、c接通,电铃被短路,灯亮铃不响;物品搬离展示台时,金属片b在弹力作用下与金属片a、c分开,电源、开关、灯泡和电铃构成通路,此时灯亮电铃响。

解析

【分析】
我们可以分两种状态逐步分析电路的工作情况:首先先分析物品放在展示台上的状态,此时物品压住金属片b,让b和a、c完全接触连通,电流从电源流出经过灯泡后,可以直接通过c-b-a的路径回到电源另一端,电铃的两端被这根导线直接连通,电铃被短路,此时只有灯泡接入电路,灯亮、电铃不响。接下来分析物品搬离的状态:物品搬走后,弹簧将金属片b弹起,b和a、c完全分开,原本短路电铃的路径就断开了,此时电流从电源流出后,只能依次经过灯泡、电铃,形成完整的闭合通路,两个用电器都有电流通过,就可以判断出此时灯和电铃都处于工作状态,进而选出正确选项。
【解析】
1. 物品放置在展示台时:金属片b连通a、c,电铃被a、b、c构成的导线短路,电路中只有灯泡接入通路,此时灯亮、电铃不响。
2. 物品搬离展示台时:金属片b在弹簧弹力作用下与a、c分离,短路电铃的通路被切断,灯泡和电铃串联接入电路,形成完整的闭合回路,电路中有持续电流同时通过灯泡和电铃,因此灯亮、电铃响。
综上,符合描述的选项为D。
【答案】
D
【知识点】
电路短路,串联电路,电路通路
【点评】
本题是短路现象在实际报警装置中的典型应用,解题核心是准确判断不同状态下被短路的用电器,不少同学容易误判短路对象,解题时要注意观察导线的连接位置,明确b连通时电铃被旁路的特点,结合通路的定义判断用电器的工作状态。
【难度系数】
0.7
2.(2025·盐城射阳期中)如图所示电路中,下列说法正确的是(
A



A.只闭合开关$\mathrm{S}_{1},\mathrm{L}_{1}$发光
B.开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合,$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都发光
C.只闭合开关$\mathrm{S}_{2},\mathrm{L}_{2}$发光
D.开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合,$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都不发光

答案

2. A 提示:只闭合开关$\mathrm{S}_{1}$,只有$\mathrm{L}_{1}$接入电路,$\mathrm{L}_{1}$发光。开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合,$\mathrm{L}_{2}$被短路,只有$\mathrm{L}_{1}$发光。只闭合开关$\mathrm{S}_{2}$,$\mathrm{L}_{2}$没有接在电源两端,没有构成通路,不发光。

解析

【分析】
我们可以通过逐个梳理不同开关状态下的电流路径,结合通路、短路的判断规则来分析灯泡是否发光:首先明确核心判断逻辑:电流从电源正极出发,能形成完整闭合回路回到负极的用电器才会正常工作。第一步先分析只闭合S₁的情况,此时S₂断开,L₂所在支路不通,只有L₁能接入回路;第二步分析S₁、S₂都闭合的情况,此时观察L₂是否被短路,判断两灯的工作状态;第三步分析只闭合S₂的情况,此时S₁断开,整个电路无法形成完整回路,L₂无法工作。最后逐一比对选项即可得到正确结论。
【解析】
我们对每个选项逐一验证:
1. 选项A:只闭合开关$\mathrm{S}_{1}$时,$\mathrm{S}_{2}$处于断开状态,$\mathrm{L}_{2}$所在支路断路,电流路径为电源正极→导线→$\mathrm{S}_{1}$→$\mathrm{L}_{1}$→电源负极,只有$\mathrm{L}_{1}$接入电路形成完整闭合回路,因此$\mathrm{L}_{1}$发光,该选项描述正确。
2. 选项B:开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时,$\mathrm{L}_{2}$被导线短路,没有电流通过$\mathrm{L}_{2}$,只有$\mathrm{L}_{1}$发光,并非两灯都发光,该选项描述错误。
3. 选项C:只闭合开关$\mathrm{S}_{2}$时,$\mathrm{S}_{1}$处于断开状态,整个电路无法形成闭合回路,$\mathrm{L}_{2}$没有接入完整的电源通路,因此$\mathrm{L}_{2}$不发光,该选项描述错误。
4. 选项D:开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时,$\mathrm{L}_{1}$正常接入电路可以发光,并非两灯都不发光,该选项描述错误。
综上,只有A选项的描述正确。
【答案】
A
【知识点】
电路通路判断,用电器短路识别
【点评】
本题属于电路分析的基础题型,重点考察学生对不同开关状态下电流路径的梳理能力,易错点是误判两开关都闭合时$\mathrm{L}_{2}$的工作状态,解题时只要沿着电流走向逐一排查通路、短路情况,就可以快速得到正确结论。
【难度系数】
0.7

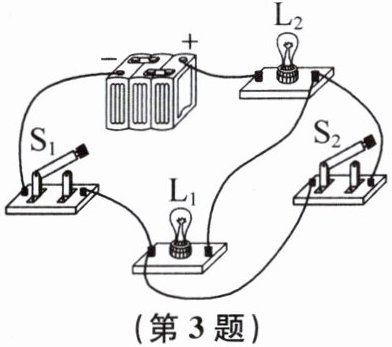

3. 小谢在做实验时,先连成如图所示的电路,闭合开关$\mathrm{S}_{1}$并观察灯泡亮暗情况后,再闭合开关$\mathrm{S}_{2}$,小谢看到的现象是 (
C


A.两只灯泡一直都不亮
B.两只灯泡一直都亮
C.两只灯泡开始都亮,后来$\mathrm{L}_{1}$不亮
D.两只灯泡开始都亮,后来$\mathrm{L}_{2}$不亮

答案

3. C 提示:只闭合开关$\mathrm{S}_{1}$时,电流从电源正极流出,经灯$\mathrm{L}_{2}$、$\mathrm{L}_{1}$和开关$\mathrm{S}_{1}$,回到电源负极,此时两灯都发光。再闭合开关$\mathrm{S}_{2}$时,灯$\mathrm{L}_{1}$被短路,只有灯$\mathrm{L}_{2}$工作,故后来灯$\mathrm{L}_{1}$不亮,灯$\mathrm{L}_{2}$亮。

解析

【分析】
我们可以分两步梳理电路状态来推导现象:第一步先分析仅闭合S₁、S₂断开的情况,从电源正极出发顺着导线追踪电流路径,会发现电流依次经过L₂、L₁、S₁回到电源负极,两灯串联都有电流通过,因此初始状态两灯都亮。第二步再分析S₁、S₂都闭合的情况,观察S₂的接线位置,会发现S₂两端的导线直接接在了L₁的两个接线柱上,电流会优先走没有用电器的S₂支路,不再经过L₁,也就是L₁被局部短路,没有电流通过L₁,L₁就会熄灭,由此就能匹配对应的选项得到答案。
【解析】
1. 仅闭合开关$\mathrm{S}_{1}$时:电流路径为电源正极$\to \mathrm{L}_{2} \to \mathrm{L}_{1} \to \mathrm{S}_{1} \to$电源负极,此时$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联,电路为完整通路,两只灯泡都有电流通过,因此两灯都发光。
2. 再闭合开关$\mathrm{S}_{2}$后:开关$\mathrm{S}_{2}$直接并联在灯泡$\mathrm{L}_{1}$的两个接线柱两端,$\mathrm{L}_{1}$被局部短路,没有电流流过$\mathrm{L}_{1}$,$\mathrm{L}_{1}$熄灭;此时电流路径为电源正极$\to \mathrm{L}_{2} \to \mathrm{S}_{2} \to \mathrm{S}_{1} \to$电源负极,电路中只有$\mathrm{L}_{2}$接入通路,$\mathrm{L}_{2}$保持发光。
因此实验现象是两只灯泡开始都亮,后来$\mathrm{L}_{1}$不亮。
【答案】C
【知识点】
串联电路识别,局部短路,电路通路判断
【点评】
本题是电路基础分析题,核心考察局部短路的判断,易错点是容易误判被短路的用电器,解题时只需要确认新增闭合的开关是否直接并联在某用电器两端,就能快速判断该用电器是否被短路,能够帮助学生夯实电路三种状态的基础概念。
【难度系数】
0.7

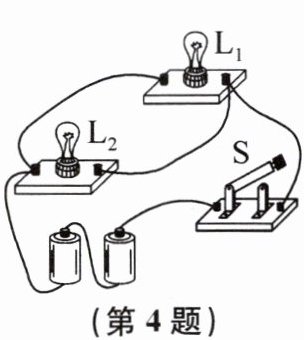

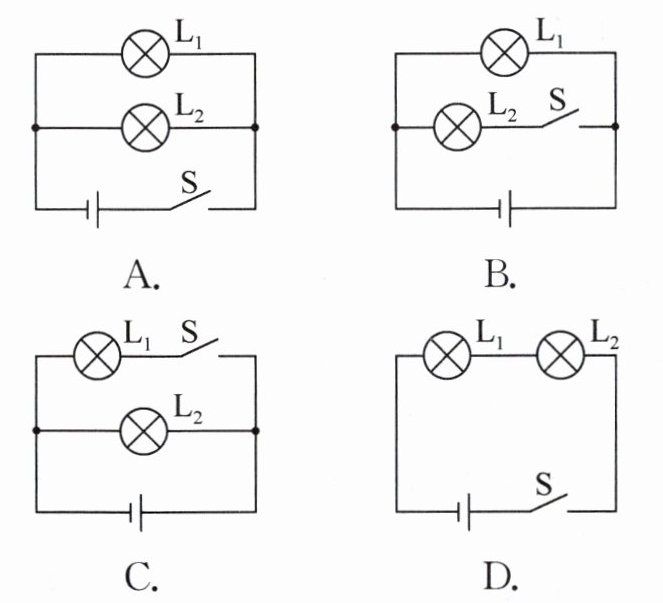

4. 实验课上,小明连接了如图所示的实物电路,下列四个电路图中,与实物图相对应的电路是(
A


答案

4. A 提示:由实物图知,电流从电源正极出发,经开关后分别流入两只灯泡,再回到电源负极,A图符合题意。

解析

【分析】
解决这类实物图匹配电路图的题目,最直观的方法是用电流路径法梳理电路:首先从电源正极出发,顺着导线依次追踪电流经过的所有元件,判断电流有没有出现分支,确定用电器的连接方式,再确认开关所在的位置是干路还是支路,明确开关的控制作用,最后把得到的电路特征和四个选项逐一比对,就能选出匹配的电路图。
【解析】
第一步:梳理实物图的电流走向
由题中实物图可知,电流从电源正极流出后,首先经过开关,之后电流分为两条互不干扰的独立支路,分别通入两个灯泡,最终两条支路的电流汇合后回到电源负极。
第二步:判断电路特征
两个灯泡属于并联连接,且开关处在干路位置,可以同时控制两个灯泡的通断。
第三步:比对选项
A选项中两个灯泡并联,开关接在干路,和实物图的连接特征完全一致;其余选项要么为两灯串联,要么开关仅控制其中一个灯泡,均不符合实物连接逻辑。因此对应电路图为A。
【答案】
A
【知识点】
实物图转电路图,并联电路识别,电流路径法
【点评】
本题属于电学入门的基础题型,核心考查学生对电路连接方式的识别能力,只要掌握电流路径法逐段梳理元件连接关系,就可以快速排除错误选项,解题时要注意不要错判电流分支点,避免把并联电路误识别为串联电路。
【难度系数】
0.8
5. (2025·徐州云龙阶段检测)如图所示,闭合开关S时,灯泡$\mathrm{L}_1$、$\mathrm{L}_2$都不亮,用一根导线的两端接触$a$、$b$两点时两灯也不亮。接触$b$、$c$两点时,两灯仍不亮。接触$c$、$d$两点时,两灯都亮。则下列分析中正确的是(
C


A.灯$\mathrm{L}_1$断路
B.灯$\mathrm{L}_2$断路
C.开关$\mathrm{S}$断路
D.上述分析均不对

答案

5. C 提示:如灯$\mathrm{L}_{1}$断路,用一段导线的两端接触$a$、$b$两点时,灯$\mathrm{L}_{2}$会发光。如灯$\mathrm{L}_{2}$断路,导线接触$b$、$c$两点时,灯$\mathrm{L}_{1}$会发光。如开关$\mathrm{S}$断路,导线接触$c$、$d$两点时,电路是通路,两灯都发光。

解析

【分析】
首先明确该电路中L₁、L₂为串联结构,闭合开关后两灯都不亮,说明电路整体处于断路状态(如果是局部短路故障,至少会有一个灯泡发光,和题意不符)。接下来用导线短接排查法的逻辑推导:如果短接某两点后电路导通、灯泡发光,就说明被短接的这两点之间存在断路。依次对照三次操作的现象:短接a、b时两灯仍不亮,说明断路不在a、b之间的L₁处;短接b、c时两灯仍不亮,说明断路也不在b、c之间的L₂处;短接c、d时两灯都亮,说明短接后电路导通,断路位置就在c、d之间的开关S处,即可选出正确答案。
【解析】
解:由电路图可知,灯泡L₁、L₂串联,闭合开关S时两灯均不亮,说明电路发生断路故障:
1. 若故障为灯L₁断路:将导线两端接触a、b两点时,L₁被短路,电路形成通路,L₂会发光,与题干“接触a、b两点时两灯也不亮”的现象不符,排除A选项;
2. 若故障为灯L₂断路:将导线两端接触b、c两点时,L₂被短路,电路形成通路,L₁会发光,与题干“接触b、c两点时两灯仍不亮”的现象不符,排除B选项;
3. 若故障为开关S断路:将导线两端接触c、d两点时,开关S被短路,电路形成通路,两灯都能正常发光,完全符合题干所有现象,因此C正确,D错误。
【答案】
C
【知识点】
串联电路故障分析,断路故障排查
【点评】
本题是串联电路断路故障排查的经典基础题型,核心考查“短接法排查断路位置”的逻辑,通过将假设故障和题干现象逐一比对排除即可得到结论,能有效帮助学生巩固串联电路故障的分析思路。
【难度系数】
0.7
6. 如图所示,要把电池和开关分别填入电路的甲处和乙处。要求:闭合开关前只有一盏灯亮,闭合开关后,两灯都亮。则甲处是
电池
,乙处是
开关

答案

6. 电池 开关

解析

【分析】
我们可以用假设验证的思路解题:首先明确题目给出的两个核心要求,一是闭合开关前只有一盏灯发光,二是闭合开关后两灯都发光。接下来分别对两种填入方案逐一验证:如果假设甲放开关、乙放电池,开关断开时整个电路是断路,两灯都不亮,不符合第一个要求;如果假设甲放电池、乙放开关,开关断开时L1可以单独形成闭合回路发光,L2所在支路断路不发光,开关闭合后两灯并联同时发光,完全符合题目条件,由此就能确定两个位置的元件。
【解析】
我们对两种元件放置方案逐一验证:
1. 若甲处放置开关、乙处放置电池:开关断开时,整个电路没有闭合回路,L1和L2都没有电流通过,两灯均不发光,不满足“闭合开关前只有一盏灯亮”的要求,该方案错误。
2. 若甲处放置电池、乙处放置开关:开关断开时,电流从电池出发,仅经过L1就可以形成完整闭合回路,L1发光;L2所在支路因为乙处开关断开,无法形成通路,L2不发光,满足闭合前仅一盏灯亮的条件;开关闭合后,L1和L2构成并联电路,两条支路都导通,两灯同时发光,完全符合题目所有要求。
因此可以确定甲处为电池,乙处为开关。
【答案】电池;开关
【知识点】电路的三种状态;并联电路
【点评】本题是电路元件放置的基础题型,通过假设验证的方法就可以快速排除错误方案,解题核心是抓住“开关断开时已有一盏灯形成独立闭合回路”的关键条件,区分电源和开关的位置,整体思路清晰不易出错。
【难度系数】0.7

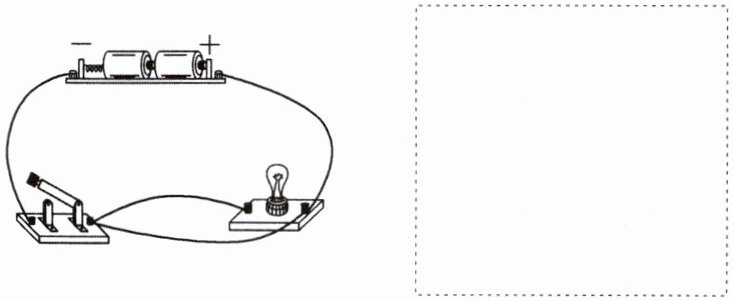

7. 如图所示的实物电路中,有一根导线接错而使小灯泡被短路,请把这根导线找出来,在上面打一个“×”,并在虚线框中画出正确的电路图。

答案


7. 如图所示

解析

【分析】
我们可以顺着电流的走向来排查故障:首先从电源正极出发,沿着导线依次追踪电流的路径,观察是否存在电流不经过小灯泡灯丝,直接绕回电源负极的情况。正常的简单电路需要电源、开关、小灯泡顺次串联形成闭合回路,现在实物图中存在一根多余的导线,直接将小灯泡两端连通,导致电流优先走这根电阻几乎为0的导线,绕过小灯泡,造成小灯泡被短路。我们只需要定位这根造成短路的导线,标记后再按照正确的串联连接顺序画出规范电路图即可。
【解析】
1. 故障排查:沿电流路径走查:电流从电源正极流出后,通过导线到达小灯泡右接线柱,此时有一根导线直接绕过小灯泡的灯丝,从小灯泡侧直接连通到开关的右侧接线柱,最终直接回到电源负极,这根导线就是造成小灯泡短路的错误导线,在这根导线上打“×”。
2. 正确电路逻辑:移除错误导线后,电路为电源、小灯泡、开关依次串联,电流从电源正极出发,经过小灯泡灯丝,再经过开关,最终回到电源负极,按照这个顺序在虚线框内绘制横平竖直、元件符号规范的串联电路图即可。
【答案】

【知识点】
短路故障判断,串联电路,实物转电路图
【点评】
本题是电路故障排查的基础题型,核心考察对用电器短路的理解,通过追踪电流路径的方法就能快速定位错误导线,绘制电路图时注意元件符号使用规范,电路走线横平竖直,不要出现拐角处放置元件的错误即可,整体难度不高,适合巩固基础电路连接的知识点。
【难度系数】
0.7
