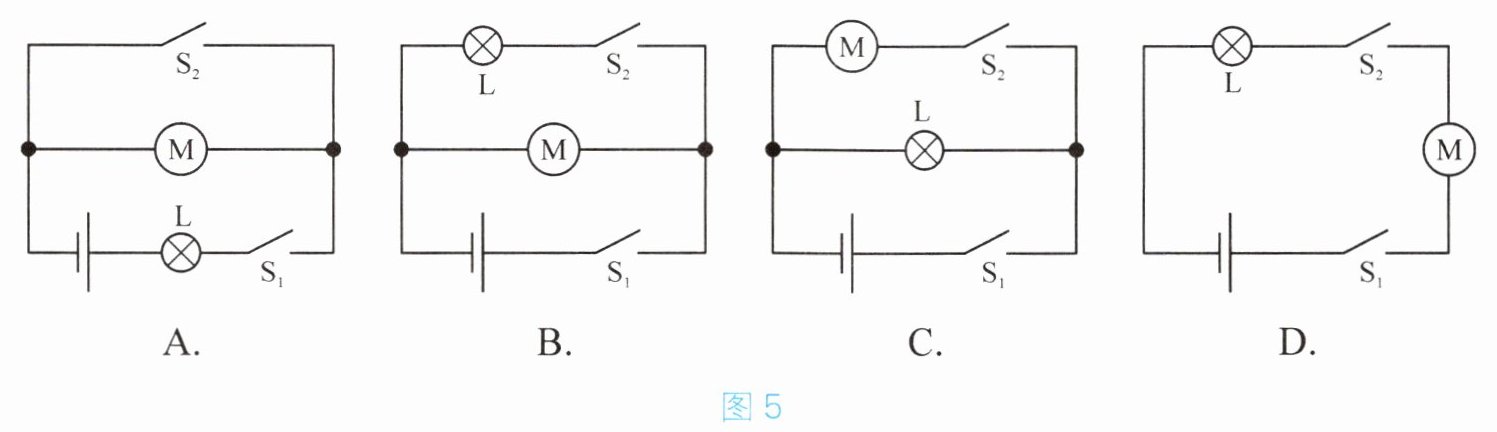

10. 小张同学发现,未戴头盔骑行电动自行车存在安全隐患。于是他设计了以下改进方案：在头盔内加装遥控设备,控制电动自行车工作电路中开关$S_{2}$的通断。打开车锁后,开关$S_{1}$闭合,指示灯$L$亮,但电动机$\boxed{M}$不工作；取出头盔并戴上后,头盔内遥控设备遥控开关$S_{2}$闭合,此时电动机$\boxed{M}$通电工作；若只戴头盔不打开车锁,则无法骑行。图5的电路中符合上述设计要求的是()。

C

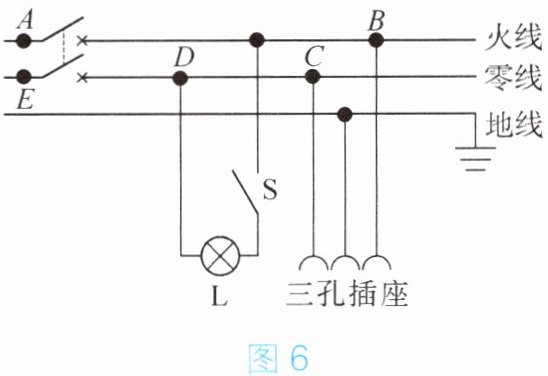

11. 图6是小莉家厨房的部分电路。小莉用电水壶烧水时,将其插头插入三孔插座,发现电水壶不工作；她又闭合了控制灯泡的开关$S$,厨房的灯泡亮了。保持开关$S$闭合,拔出插头,小莉用测电笔分别接触三孔插座的左右两孔,发现接左孔时氖管不发光,接右孔时发光。若电路中只有一处故障,则故障可能是()。

A.$C$、$D$间电路开路
B.$E$、$D$间电路开路
C.插座短路


D.空气开关断开

A

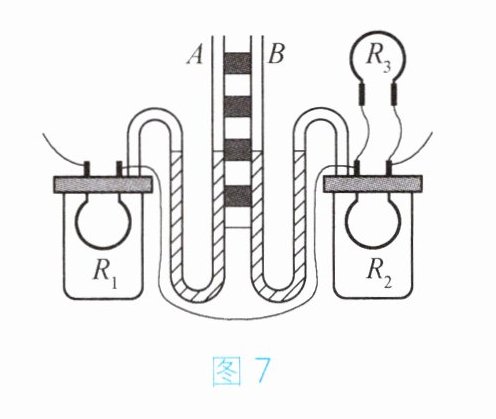

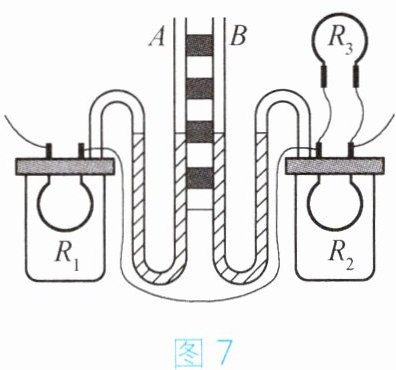

12. 如图7所示,两个透明容器中密闭着等量的空气,$U形管A$、$B$的管内液面相平,电阻丝的电阻$R_{1}= R_{2}= R_{3}$。小明用图中装置进行实验,探究电流通过导体时产生的热量$Q$与什么因素有关。下列说法中正确的是()。

A.此实验在探究电热$Q与电阻R$是否有关
B.通过$R_{1}的电流和通过R_{2}$的电流大小相等
C.电阻$R_{1}两端的电压和R_{2}$两端的电压相等
D.通电后,$A管内的液面将会比B$管内的液面高

D
