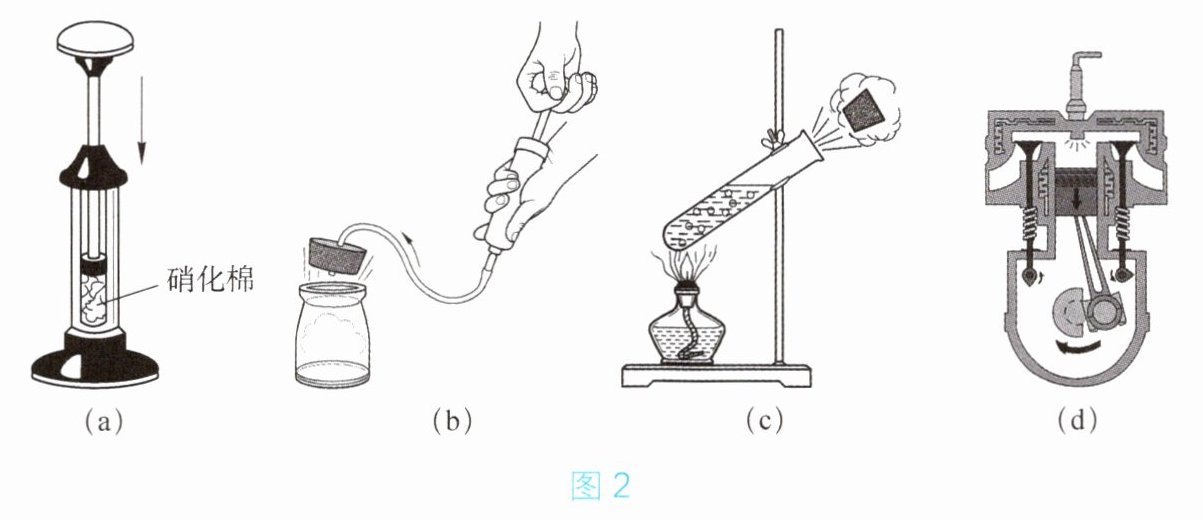

7. 下列对图2的分析中错误的是()。

A.图(a)中,厚玻璃筒内的空气被压缩时,空气的内能增大
B.图(b)中,瓶内气体推动塞子跳起时,瓶内气体温度降低
C.图(c)中,软木塞受到水蒸气的压力而冲出时,软木塞的内能转化为机械能
D.图(d)中,汽缸内气体推动活塞向下运动时,气体的内能转化为机械能

C

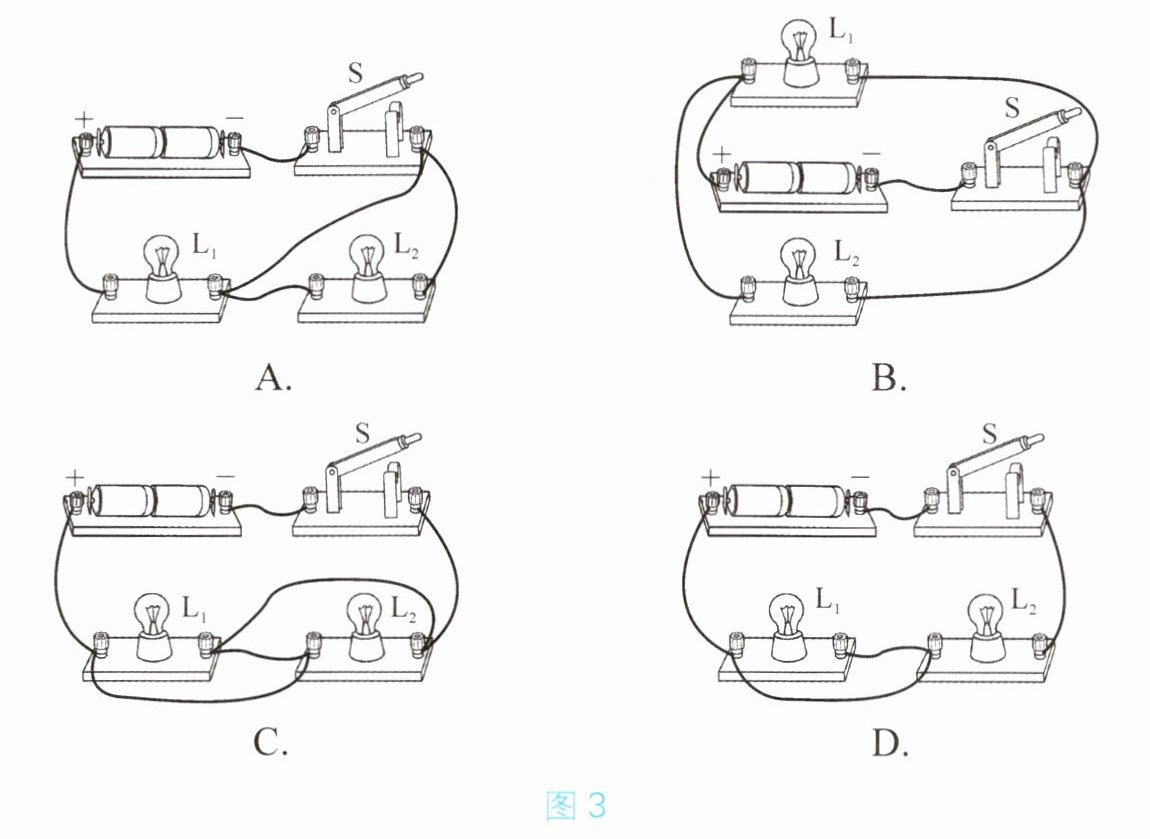

8. 如图3所示,闭合开关$S$,灯泡都能发光的电路是()。

B

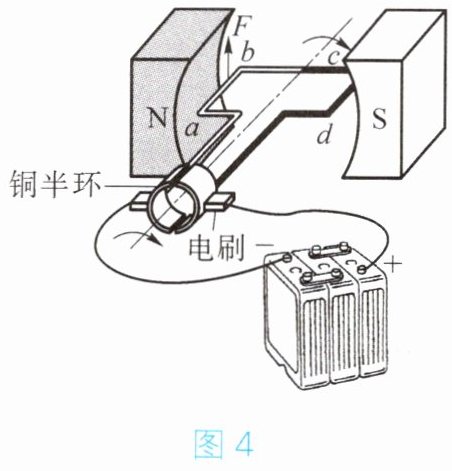

9. 图4为直流电动机的工作原理图,线圈$abcd$处于磁场中,此时线圈平面与磁感线平行,$ab段受到的作用力F$向上。两个铜半环跟线圈两端相连,可随线圈一起转动,两个铜半环中间断开,彼此绝缘；两个电刷分别跟两个铜半环接触,使电源和线圈组成闭合电路。下列说法中正确的是()。

A.线圈在图中位置时,$cd$段受到磁场的作用力向上
B.线圈由图中位置沿箭头方向顺时针转过$90^{\circ}$时,电流方向为$a\rightarrow b\rightarrow c\rightarrow d$
C.线圈由图中位置沿箭头方向顺时针转过$180^{\circ}$时,$cd$段受到磁场作用力向下
D.线圈由图中位置沿箭头方向顺时针转过$180^{\circ}$时,$ab$段受到磁场作用力向下

D
