5 根据实物图画出相应的电路图,并在图中标出灯泡$\mathrm{L}_1$、$\mathrm{L}_2$和开关$\mathrm{S}$.
答案
5.
解析
【分析】首先分析实物电路的连接：电流从电源正极出发，依次经过电流表、灯泡$\mathrm{L}_1$、开关$\mathrm{S}$、灯泡$\mathrm{L}_2$，回到电源负极，因此$\mathrm{L}_1$与$\mathrm{L}_2$串联；电压表并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$的电压。画电路图时，需用规范的电路元件符号，按电流路径依次连接各元件，标注出$\mathrm{L}_1$、$\mathrm{L}_2$和开关$\mathrm{S}$的位置。
【解析】根据实物电路的串联连接关系，电流表串联在电路中，电压表并联在$\mathrm{L}_2$两端，按照电路图的绘制规范，画出对应电路并标注各元件符号，得到的电路图如参考答案所示。
【答案】
【知识点】电路图绘制、串联电路、电压表的使用
【点评】本题是基础电路作图题，核心是正确分析实物电路的连接方式和电表的作用，考查学生对电路的识别与电路图的绘制能力，难度适中。
【难度系数】0.7
【解析】根据实物电路的串联连接关系，电流表串联在电路中，电压表并联在$\mathrm{L}_2$两端，按照电路图的绘制规范，画出对应电路并标注各元件符号，得到的电路图如参考答案所示。
【答案】
【知识点】电路图绘制、串联电路、电压表的使用
【点评】本题是基础电路作图题，核心是正确分析实物电路的连接方式和电表的作用，考查学生对电路的识别与电路图的绘制能力，难度适中。
【难度系数】0.7

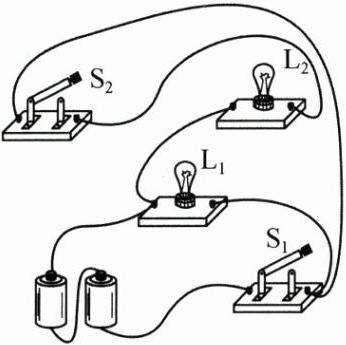

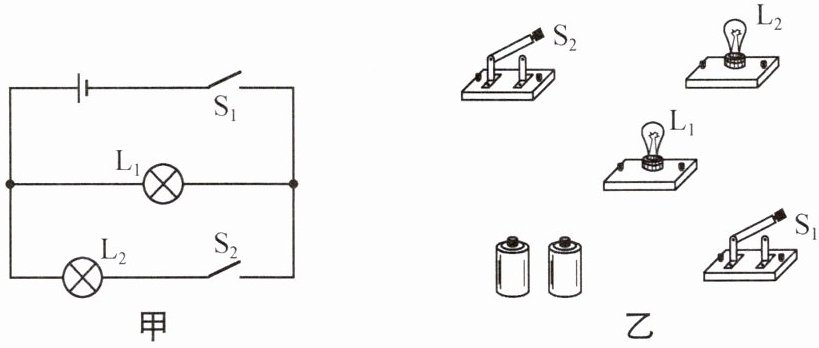

6 按照图甲的电路图用笔画线代替导线完成图乙中实物图的连接.
答案
6.
解析
【分析】首先观察图甲的电路图，明确电路结构：L₁与L₂并联，开关S₁在干路，控制整个电路；开关S₂在L₂的支路，仅控制L₂。连接实物时，需遵循“先连干路、再连支路”的思路，确保电流路径与电路图完全对应。
【解析】连接步骤：1. 先将两节电池串联组成电源；2. 从电源正极引出导线，连接开关S₁的一个接线柱，S₁的另一个接线柱作为干路的分支点；3. 从分支点分出两条支路：一条支路直接连接灯泡L₁，另一端回到电源负极；另一条支路依次连接灯泡L₂和开关S₂，再回到电源负极，最终形成的实物连接图与参考答案一致。
【答案】
【知识点】并联电路、实物电路连接
【点评】本题考查根据并联电路图连接实物电路，需明确干路开关和支路开关的作用，是初中电路连接的基础题型，难度适中。
【难度系数】0.5
【解析】连接步骤：1. 先将两节电池串联组成电源；2. 从电源正极引出导线，连接开关S₁的一个接线柱，S₁的另一个接线柱作为干路的分支点；3. 从分支点分出两条支路：一条支路直接连接灯泡L₁，另一端回到电源负极；另一条支路依次连接灯泡L₂和开关S₂，再回到电源负极，最终形成的实物连接图与参考答案一致。
【答案】
【知识点】并联电路、实物电路连接
【点评】本题考查根据并联电路图连接实物电路，需明确干路开关和支路开关的作用，是初中电路连接的基础题型，难度适中。
【难度系数】0.5

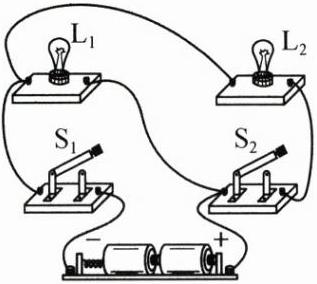

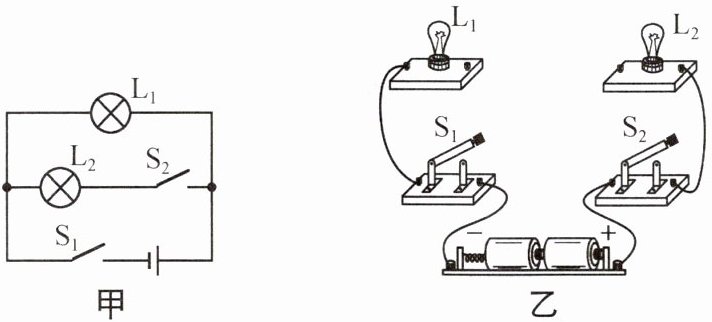

7 请按图甲的电路图，用笔画线代替导线将图乙的电路连接完整。
答案
7.
解析
【分析】首先分析图甲的电路图：L₁与L₂组成并联电路，开关S₁在干路，控制整个电路通断；开关S₂与L₂串联，仅控制L₂支路。连接实物图需对应电流路径：电源正极→分两支，一支经L₁，另一支经S₂、L₂，汇合后经S₁回到电源负极。观察图乙已连部分，缺少的是将L₂的左接线柱与S₁的左接线柱（即L₁的左接线柱）连接，使L₂支路电流经S₁回负极，完成电路。
【解析】根据甲图并联电路结构，S₁在干路、S₂控制L₂支路。连接时：电源正极已连S₂一端，S₂另一端连L₂右端；S₁一端连电源负极，另一端连L₁左端；L₁右端已连S₂的电源正极侧接线柱；只需补充连接L₂的左接线柱与S₁的左接线柱（L₁左接线柱），即可形成符合要求的并联电路。
【答案】
【知识点】并联电路的连接、实物图与电路图转换
【点评】本题考查基础并联电路的实物连接，需明确开关控制作用和电流路径，是初中物理电路连接的典型基础题。
【难度系数】0.7
【解析】根据甲图并联电路结构，S₁在干路、S₂控制L₂支路。连接时：电源正极已连S₂一端，S₂另一端连L₂右端；S₁一端连电源负极，另一端连L₁左端；L₁右端已连S₂的电源正极侧接线柱；只需补充连接L₂的左接线柱与S₁的左接线柱（L₁左接线柱），即可形成符合要求的并联电路。
【答案】
【知识点】并联电路的连接、实物图与电路图转换
【点评】本题考查基础并联电路的实物连接，需明确开关控制作用和电流路径，是初中物理电路连接的典型基础题。
【难度系数】0.7

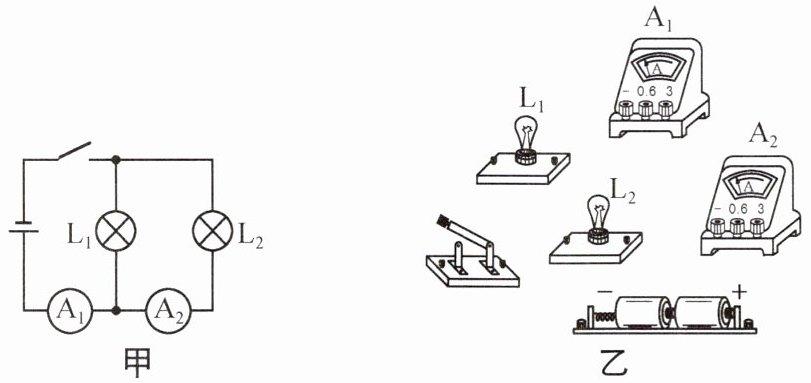

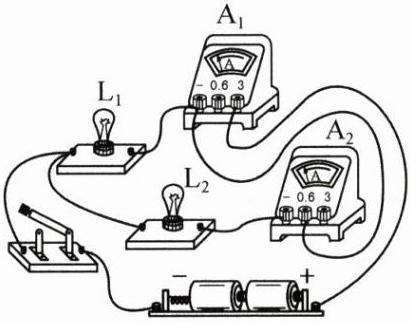

8 如图甲所示电路，闭合开关后，通过灯$\mathrm{L}_1$的电流为0.2 A，通过灯$\mathrm{L}_2$的电流为0.5 A. 请在图乙所示的实物图上用笔画线代替导线将电路连接完整.（注意连线不能交叉）
答案
8.
解析
【分析】要连接实物电路，需先明确图甲的电路结构：$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测干路电流，$\mathrm{A}_2$测$\mathrm{L}_2$支路电流，开关控制整个电路。连接时需遵循电流表“正进负出”的规则，电流路径为：电源正极→$\mathrm{A}_2$→$\mathrm{L}_2$，同时$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{L}_1$的一端接干路，另一端接$\mathrm{A}_1$，$\mathrm{A}_1$经开关回到电源负极，连线不能交叉。
【解析】连接步骤：① 电源正极（乙图“+”端）接$\mathrm{A}_2$的正接线柱（$\mathrm{A}_2$测$\mathrm{L}_2$电流0.5A，选0.6A量程）；② $\mathrm{A}_2$的负接线柱接$\mathrm{L}_2$的一个接线柱；③ $\mathrm{L}_2$的另一个接线柱同时连接$\mathrm{L}_1$的一个接线柱；④ $\mathrm{L}_1$的另一个接线柱接$\mathrm{A}_1$的正接线柱（干路电流0.7A，选3A量程）；⑤ $\mathrm{A}_1$的负接线柱接开关的一个接线柱；⑥ 开关的另一个接线柱接电源负极（乙图“-”端），确保连线无交叉，完成电路连接。
【答案】
【知识点】并联电路、电流表使用、实物电路连接
【点评】本题考查并联电路的实物连接，核心是理清电流路径，掌握电流表的使用规则，避免连线交叉，难度适中。
【难度系数】0.5
【解析】连接步骤：① 电源正极（乙图“+”端）接$\mathrm{A}_2$的正接线柱（$\mathrm{A}_2$测$\mathrm{L}_2$电流0.5A，选0.6A量程）；② $\mathrm{A}_2$的负接线柱接$\mathrm{L}_2$的一个接线柱；③ $\mathrm{L}_2$的另一个接线柱同时连接$\mathrm{L}_1$的一个接线柱；④ $\mathrm{L}_1$的另一个接线柱接$\mathrm{A}_1$的正接线柱（干路电流0.7A，选3A量程）；⑤ $\mathrm{A}_1$的负接线柱接开关的一个接线柱；⑥ 开关的另一个接线柱接电源负极（乙图“-”端），确保连线无交叉，完成电路连接。
【答案】
【知识点】并联电路、电流表使用、实物电路连接
【点评】本题考查并联电路的实物连接，核心是理清电流路径，掌握电流表的使用规则，避免连线交叉，难度适中。
【难度系数】0.5

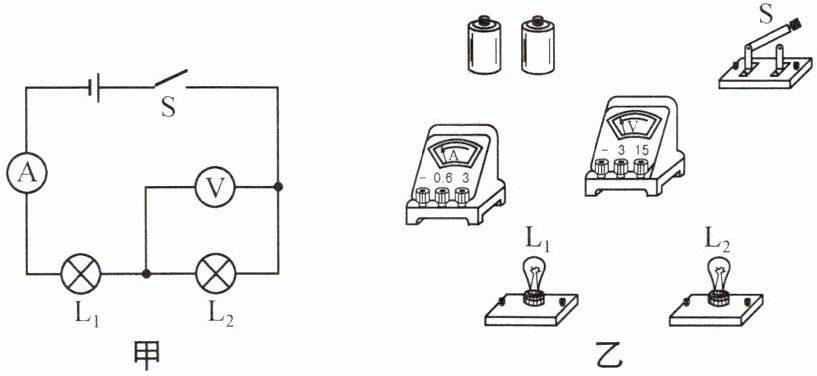

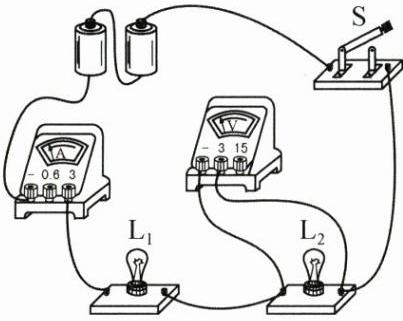

9 根据图甲的电路图连接图乙的实物图.
答案
9.
解析
【分析】
首先明确图甲的电路结构：L₁与L₂串联，电流表测串联电路的电流，电压表测L₂两端的电压。连接实物时遵循“先串后并”原则：先连接电源、开关、L₂、L₁、电流表组成串联主电路，保证电流从电表正接线柱流入、负接线柱流出；再将电压表并联在L₂两端，对应L₂的电压测量要求。
【解析】
连接步骤：1. 将两节干电池串联作为电源；2. 从电源正极出发，依次连接开关S、L₂、L₁、电流表，最后回到电源负极，形成串联主电路，注意电流表的正负接线柱（电流从正接线柱接入）；3. 将电压表并联在L₂两端，电压表的正接线柱接L₂靠近开关的一端，负接线柱接L₂靠近L₁的一端，完成连接。
【答案】
【知识点】
串联电路连接、电流表使用、电压表使用
【点评】
本题考查根据电路图连接实物电路，需明确电路连接方式和电表测量对象，连接时注意电表正负接线柱，是电学基础操作题。
【难度系数】
0.6
首先明确图甲的电路结构：L₁与L₂串联，电流表测串联电路的电流，电压表测L₂两端的电压。连接实物时遵循“先串后并”原则：先连接电源、开关、L₂、L₁、电流表组成串联主电路，保证电流从电表正接线柱流入、负接线柱流出；再将电压表并联在L₂两端，对应L₂的电压测量要求。
【解析】
连接步骤：1. 将两节干电池串联作为电源；2. 从电源正极出发，依次连接开关S、L₂、L₁、电流表，最后回到电源负极，形成串联主电路，注意电流表的正负接线柱（电流从正接线柱接入）；3. 将电压表并联在L₂两端，电压表的正接线柱接L₂靠近开关的一端，负接线柱接L₂靠近L₁的一端，完成连接。
【答案】
【知识点】
串联电路连接、电流表使用、电压表使用
【点评】
本题考查根据电路图连接实物电路，需明确电路连接方式和电表测量对象，连接时注意电表正负接线柱，是电学基础操作题。
【难度系数】
0.6
