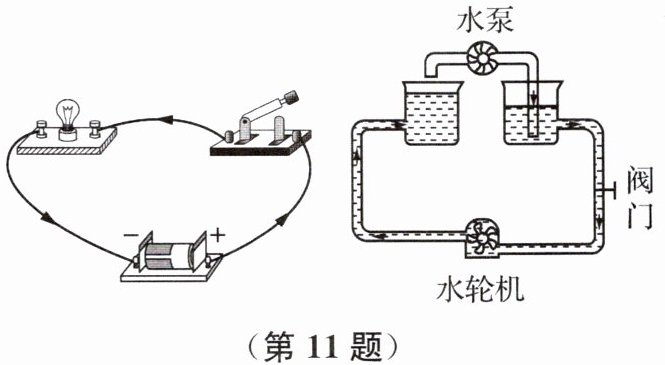

11（2025宿迁泗阳期中）如图所示，电路与水路有许多相似之处，关于电路和水路，下列说法不正确的是（
A.干电池提供电压与水泵维持水压相似
B.电路中的开关与水路中阀门相似
C.电路中的电压与水路中的水流相似
D.灯泡反映电流与水轮机反映水流相似
C
）A.干电池提供电压与水泵维持水压相似
B.电路中的开关与水路中阀门相似
C.电路中的电压与水路中的水流相似
D.灯泡反映电流与水轮机反映水流相似
答案
11. C
解析
【分析】本题通过类比电路与水路的对应关系考查电路基本概念，解题思路是先明确各电路元件与水路元件的类比对象及功能，再逐一分析选项，找出说法不正确的选项。需明确：电源（干电池）对应水泵，提供电压（水压）；开关对应阀门，控制通断；用电器（灯泡）对应水轮机，消耗能量；电流对应水流，电压对应水压。
【解析】逐一分析各选项：
A. 干电池是电源，作用是提供电压；水泵的作用是维持水压，二者都是提供动力的装置，说法正确。
B. 电路中的开关用于控制电路的通断，水路中的阀门用于控制水路的通断，功能相似，说法正确。
C. 电路中电压是形成电流的原因，水路中水压是形成水流的原因，因此电压对应水压，而非水流；电流才对应水流，该选项说法错误。
D. 灯泡工作时消耗电能，反映电流的作用；水轮机工作时消耗水能，反映水流的作用，说法正确。
综上，不正确的是C选项。
【答案】C
【知识点】电路组成，电流电压概念，类比法
【点评】本题采用类比法考查电路与水路的对应关系，属于基础概念题，需明确各元件的功能及对应关系，难度适中，适合期中复习巩固。
【难度系数】0.6
【解析】逐一分析各选项：
A. 干电池是电源，作用是提供电压；水泵的作用是维持水压，二者都是提供动力的装置，说法正确。
B. 电路中的开关用于控制电路的通断，水路中的阀门用于控制水路的通断，功能相似，说法正确。
C. 电路中电压是形成电流的原因，水路中水压是形成水流的原因，因此电压对应水压，而非水流；电流才对应水流，该选项说法错误。
D. 灯泡工作时消耗电能，反映电流的作用；水轮机工作时消耗水能，反映水流的作用，说法正确。
综上，不正确的是C选项。
【答案】C
【知识点】电路组成，电流电压概念，类比法
【点评】本题采用类比法考查电路与水路的对应关系，属于基础概念题，需明确各元件的功能及对应关系，难度适中，适合期中复习巩固。
【难度系数】0.6

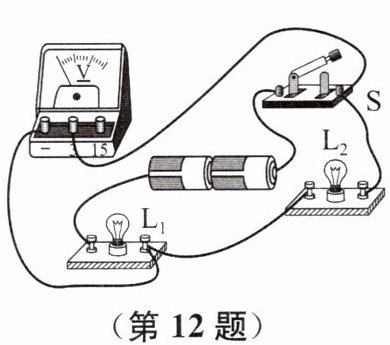

12 易错题 在如图所示的电路中，电压表测量的是 （
A.灯泡$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压
B.灯泡$\mathrm{L}_2$两端的电压
C.电源两端的电压
D.灯泡$\mathrm{L}_1$两端的电压
B
）A.灯泡$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压
B.灯泡$\mathrm{L}_2$两端的电压
C.电源两端的电压
D.灯泡$\mathrm{L}_1$两端的电压
答案
12. B
解析
【分析】要判断电压表测量的是哪个用电器的电压，需明确：电压表的使用规则是并联在被测电路两端，因此只需观察电压表的两个接线柱是否连接在某一用电器的两端，即可确定测量对象。本题中，先明确电路连接方式，再分析电压表的接线位置，就能得出结论。
【解析】首先分析电路：灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联，电流路径为：电源正极→开关$\mathrm{S}$→$\mathrm{L}_2$→$\mathrm{L}_1$→电源负极。接着判断电压表的测量对象：观察实物图，电压表的两个接线柱分别连接在$\mathrm{L}_2$的右端和左端，即电压表并联在$\mathrm{L}_2$的两端，因此测量的是$\mathrm{L}_2$两端的电压。
【答案】B
【知识点】电压表的使用、串联电路
【点评】本题为易错题，核心是掌握电压表的使用规则，需准确判断电压表的并联对象，避免误判为电源或其他用电器的电压，需仔细分析接线柱的连接位置。
【难度系数】0.5
【解析】首先分析电路：灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联，电流路径为：电源正极→开关$\mathrm{S}$→$\mathrm{L}_2$→$\mathrm{L}_1$→电源负极。接着判断电压表的测量对象：观察实物图，电压表的两个接线柱分别连接在$\mathrm{L}_2$的右端和左端，即电压表并联在$\mathrm{L}_2$的两端，因此测量的是$\mathrm{L}_2$两端的电压。
【答案】B
【知识点】电压表的使用、串联电路
【点评】本题为易错题，核心是掌握电压表的使用规则，需准确判断电压表的并联对象，避免误判为电源或其他用电器的电压，需仔细分析接线柱的连接位置。
【难度系数】0.5

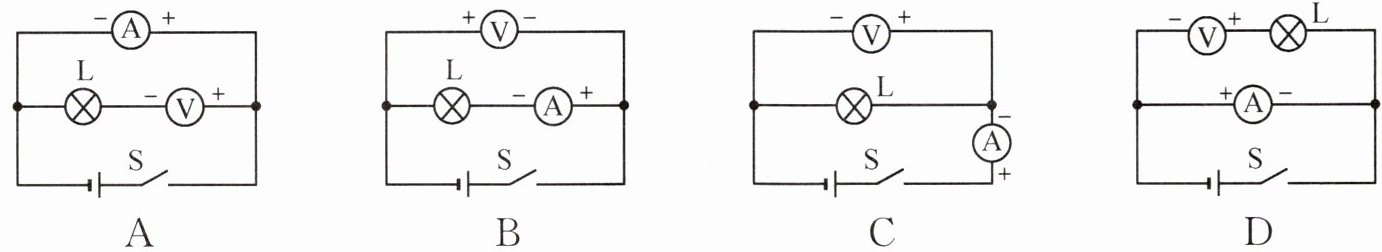

13 如图所示，电流表和电压表接法正确的是（
C
）答案
13. C
解析
【分析】要判断电流表和电压表的接法是否正确，需依据使用规则：电流表需串联在电路中，电流从正接线柱流入、负接线柱流出；电压表需并联在电路中，电流从正接线柱流入、负接线柱流出。逐一分析各选项：
选项A：电流表串联在支路中，但正负接线柱接反；电压表串联在支路中，不符合电压表使用规则，错误。
选项B：电压表串联在支路中，不符合电压表使用规则；电流表串联在支路中，正负接线柱接反，错误。
选项C：电压表并联在电路两端，符合电压表并联要求；电流表串联在干路中，电流方向符合“正进负出”，接法正确。
选项D：电压表与灯泡串联，不符合电压表并联要求，错误。
【解析】根据电流表和电压表的使用规则：电流表必须串联在被测电路中，电流从正接线柱流入、负接线柱流出；电压表必须并联在被测电路两端，电流从正接线柱流入、负接线柱流出。
A选项：电流表正负接线柱接反，电压表串联在支路中，接法错误。
B选项：电压表串联在支路中，电流表正负接线柱接反，接法错误。
C选项：电压表并联在电源两端，电流表串联在干路且接线柱接法正确，符合规则，接法正确。
D选项：电压表与灯泡串联，接法错误。
【答案】C
【知识点】电流表使用、电压表使用
【点评】本题考查电流表和电压表的正确接法，需牢记两者的使用规则，区分串联、并联的要求及电流方向的判断，属于基础题。
【难度系数】0.5
选项A：电流表串联在支路中，但正负接线柱接反；电压表串联在支路中，不符合电压表使用规则，错误。
选项B：电压表串联在支路中，不符合电压表使用规则；电流表串联在支路中，正负接线柱接反，错误。
选项C：电压表并联在电路两端，符合电压表并联要求；电流表串联在干路中，电流方向符合“正进负出”，接法正确。
选项D：电压表与灯泡串联，不符合电压表并联要求，错误。
【解析】根据电流表和电压表的使用规则：电流表必须串联在被测电路中，电流从正接线柱流入、负接线柱流出；电压表必须并联在被测电路两端，电流从正接线柱流入、负接线柱流出。
A选项：电流表正负接线柱接反，电压表串联在支路中，接法错误。
B选项：电压表串联在支路中，电流表正负接线柱接反，接法错误。
C选项：电压表并联在电源两端，电流表串联在干路且接线柱接法正确，符合规则，接法正确。
D选项：电压表与灯泡串联，接法错误。
【答案】C
【知识点】电流表使用、电压表使用
【点评】本题考查电流表和电压表的正确接法，需牢记两者的使用规则，区分串联、并联的要求及电流方向的判断，属于基础题。
【难度系数】0.5
14 如图所示的电路中，在图中空缺处填上电源和电压表的元件符号，使开关闭合后，电流方向如图所示，且两灯串联连接。
（第14题）
（第14题）答案
14.
解析
【分析】要使两灯串联，电流需只有一条路径，结合图中电流方向，左侧空缺处应接入电源（提供电流），右侧空缺处应接入电压表（并联使用）。电流从电源正极流出，依次经过L₁、开关S、L₂，回到电源负极，满足电流方向要求，同时符合电源和电压表的使用规则。
【解析】根据串联电路的特点，电流依次经过所有用电器，仅存在一条路径：左侧空缺处为电源，正极在上、负极在下，电流从电源正极出发，经过L₁、开关S、L₂，最终回到电源负极，与图中下方电流I的向左方向一致；右侧空缺处为电压表，电压表需并联在电路中，此处并联在L₂两端，符合电压表的使用要求，此时两灯为串联连接。
【答案】
【知识点】串联电路、电源连接、电压表使用
【点评】本题结合电流方向和元件使用规则，考查串联电路的判断，需明确电源提供电流、电压表并联的特点，难度适中。
【难度系数】0.5
【解析】根据串联电路的特点，电流依次经过所有用电器，仅存在一条路径：左侧空缺处为电源，正极在上、负极在下，电流从电源正极出发，经过L₁、开关S、L₂，最终回到电源负极，与图中下方电流I的向左方向一致；右侧空缺处为电压表，电压表需并联在电路中，此处并联在L₂两端，符合电压表的使用要求，此时两灯为串联连接。
【答案】
【知识点】串联电路、电源连接、电压表使用
【点评】本题结合电流方向和元件使用规则，考查串联电路的判断，需明确电源提供电流、电压表并联的特点，难度适中。
【难度系数】0.5
15 如图所示，试在图中两个“○”内选填电压表和电流表的符号，使两灯组成并联电路。
答案
15.
解析
【分析】
要使两灯组成并联电路，需明确并联电路的电流路径：电流从电源正极流出，经开关后分为两条支路，分别通过L₂和L₁，再汇合回到电源负极。结合电流表串联在电路中（相当于导线）、电压表并联在被测用电器两端（相当于开路）的特点，判断两个圆圈的电表：上方圆圈与L₁并联，应选电压表；下方圆圈在干路中，应选电流表，这样才能形成两条独立支路，让两灯并联。
【解析】
根据并联电路的电流特点和电表的使用规则：
1. 上方圆圈与L₁并联，需填电压表（符号V），若填电流表会短路L₁，无法形成并联；
2. 下方圆圈在干路，需填电流表（符号A），这样L₁所在支路的电流可通过，与L₂的支路汇合，形成并联电路。
最终两个圆圈的符号为：上方是V，下方是A。
【答案】
【知识点】
并联电路、电流表使用、电压表使用
【点评】
本题结合并联电路的连接要求，考查电流表和电压表的正确使用，需掌握电表的连接规则和并联电路的电流特点，是电路基础题。
【难度系数】
0.5
要使两灯组成并联电路，需明确并联电路的电流路径：电流从电源正极流出，经开关后分为两条支路，分别通过L₂和L₁，再汇合回到电源负极。结合电流表串联在电路中（相当于导线）、电压表并联在被测用电器两端（相当于开路）的特点，判断两个圆圈的电表：上方圆圈与L₁并联，应选电压表；下方圆圈在干路中，应选电流表，这样才能形成两条独立支路，让两灯并联。
【解析】
根据并联电路的电流特点和电表的使用规则：
1. 上方圆圈与L₁并联，需填电压表（符号V），若填电流表会短路L₁，无法形成并联；
2. 下方圆圈在干路，需填电流表（符号A），这样L₁所在支路的电流可通过，与L₂的支路汇合，形成并联电路。
最终两个圆圈的符号为：上方是V，下方是A。
【答案】
【知识点】
并联电路、电流表使用、电压表使用
【点评】
本题结合并联电路的连接要求，考查电流表和电压表的正确使用，需掌握电表的连接规则和并联电路的电流特点，是电路基础题。
【难度系数】
0.5

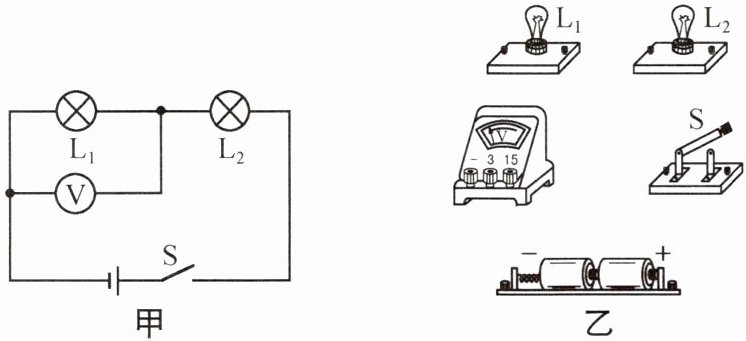

16 请根据如图甲所示的电路图，用笔画线表示导线将图乙实物图中各个元件连接起来.
答案
16.
解析
【分析】
要连接实物电路，需先分析图甲的电路结构：L₁与L₂串联，电压表V并联在L₁两端，测量L₁的电压。连接时，先按电流路径串联电源、开关S、L₂、L₁，形成串联回路；再将电压表并联在L₁两端，注意电压表的正负接线柱需满足“电流正进负出”，且量程选择合适（两节干电池总电压约3V，选0~3V量程）。
【解析】
连接步骤：
1. 从电源正极出发，连接开关S的右接线柱，开关S的左接线柱连接L₂的右接线柱；
2. L₂的左接线柱连接L₁的右接线柱；
3. L₁的左接线柱连接电源负极，完成串联电路的连接；
4. 将电压表的负接线柱接电源负极（L₁左接线柱），电压表的“3”接线柱接L₁的右接线柱，使电压表并联在L₁两端，符合电路图要求。
【答案】
16.
【知识点】
串联电路连接、电压表的使用
【点评】
本题考查根据电路图连接实物电路，核心是明确串联电路的连接方式和电压表的使用规则，属于基础电路操作题，需注意电压表的正负接线柱和量程选择。
【难度系数】
0.6
要连接实物电路，需先分析图甲的电路结构：L₁与L₂串联，电压表V并联在L₁两端，测量L₁的电压。连接时，先按电流路径串联电源、开关S、L₂、L₁，形成串联回路；再将电压表并联在L₁两端，注意电压表的正负接线柱需满足“电流正进负出”，且量程选择合适（两节干电池总电压约3V，选0~3V量程）。
【解析】
连接步骤：
1. 从电源正极出发，连接开关S的右接线柱，开关S的左接线柱连接L₂的右接线柱；
2. L₂的左接线柱连接L₁的右接线柱；
3. L₁的左接线柱连接电源负极，完成串联电路的连接；
4. 将电压表的负接线柱接电源负极（L₁左接线柱），电压表的“3”接线柱接L₁的右接线柱，使电压表并联在L₁两端，符合电路图要求。
【答案】
16.
【知识点】
串联电路连接、电压表的使用
【点评】
本题考查根据电路图连接实物电路，核心是明确串联电路的连接方式和电压表的使用规则，属于基础电路操作题，需注意电压表的正负接线柱和量程选择。
【难度系数】
0.6
17 如图所示,一同学做测量小灯泡的电流和电压实验时,把电压表与电流表的位置接错了.闭合开关后,电路可能发生的现象是 （
A.电流表和电压表都烧坏
B.电流表和电压表都不烧坏
C.电流表烧坏,电压表正常
D.电压表烧坏,电流表正常
C
）A.电流表和电压表都烧坏
B.电流表和电压表都不烧坏
C.电流表烧坏,电压表正常
D.电压表烧坏,电流表正常
答案
17. C
解析
【分析】
要解决这个问题，需先明确电流表和电压表的电阻特性：电流表内阻极小，相当于导线；电压表内阻极大，相当于开路。本题中，电压表与灯泡串联后，和电流表并联，闭合开关后，电流表直接接在电源两端，而电压表所在支路因内阻极大电流极小，据此分析电路现象。
【解析】
1. 电流表特性：电流表内阻极小，相当于导线。闭合开关后，电流表直接并联在电源两极，电路总电阻极小，根据欧姆定律 $I=\frac{U}{R}$，电源电压一定时，电流会过大，导致电流表烧坏。
2. 电压表特性：电压表内阻极大，相当于开路。电压表串联在电路中时，电路总电阻极大，电路中电流几乎为零，因此电压表不会损坏，正常工作。
综上，电路现象是电流表烧坏，电压表正常，对应选项C。
【答案】C
【知识点】电流表使用、电压表使用、电路故障分析
【点评】本题考查电流表和电压表的正确使用，核心是理解两者的电阻特性，分析错误连接后的电路电流情况，属于基础电路故障分析题，需牢记电表的使用规则。
【难度系数】0.4
要解决这个问题，需先明确电流表和电压表的电阻特性：电流表内阻极小，相当于导线；电压表内阻极大，相当于开路。本题中，电压表与灯泡串联后，和电流表并联，闭合开关后，电流表直接接在电源两端，而电压表所在支路因内阻极大电流极小，据此分析电路现象。
【解析】
1. 电流表特性：电流表内阻极小，相当于导线。闭合开关后，电流表直接并联在电源两极，电路总电阻极小，根据欧姆定律 $I=\frac{U}{R}$，电源电压一定时，电流会过大，导致电流表烧坏。
2. 电压表特性：电压表内阻极大，相当于开路。电压表串联在电路中时，电路总电阻极大，电路中电流几乎为零，因此电压表不会损坏，正常工作。
综上，电路现象是电流表烧坏，电压表正常，对应选项C。
【答案】C
【知识点】电流表使用、电压表使用、电路故障分析
【点评】本题考查电流表和电压表的正确使用，核心是理解两者的电阻特性，分析错误连接后的电路电流情况，属于基础电路故障分析题，需牢记电表的使用规则。
【难度系数】0.4
