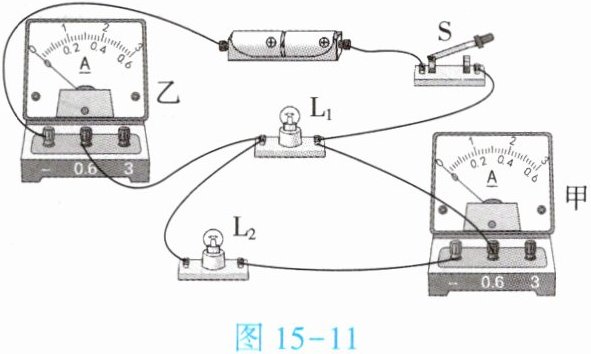

3. (★★)如图15-11所示的电路中，开关闭合时，电流表甲测量的是通过
图15-11
L₂
（填“L₁”“L₂”或“L₁和L₂”）的电流，电流表乙测量的是通过L₁和L₂
（填“L₁”“L₂”或“L₁和L₂”）的电流，两只灯泡L₁和L₂是并联
（填“串联”或“并联”）的。图15-11
答案
3. L₂，L₁和L₂，并联

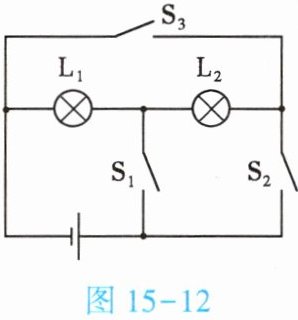

4. (★★)如图15-12所示，要使灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联，应闭合开关
S₁、S₃
。为了防止电源出现短路，不能同时闭合开关S₂、S₃
。答案
4. S₁、S₃，S₂、S₃

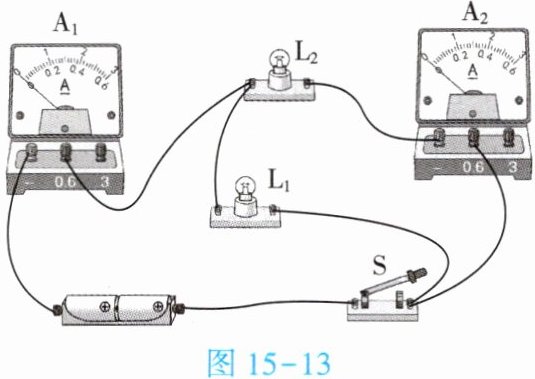

5. (★★)在探究串、并联电路中电流的规律时,做了如图15-13所示的实验。闭合开关后,电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数分别为0.5 A和0.3 A,则通过小灯泡$\mathrm{L}_1$的电流为
0.2
A,通过小灯泡$\mathrm{L}_2$的电流为0.3
A。答案
5. 0.2，0.3

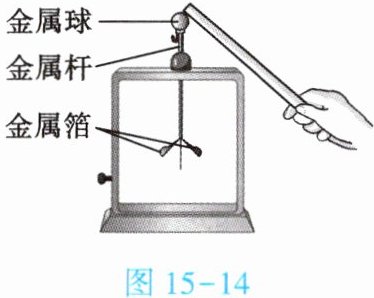

6.(★★)(双选)如图15-14所示,将丝绸摩擦过的玻璃棒接触验电器的金属球时,发现两片金属箔张开了一定的角度。下列说法正确的是
【 】
A.玻璃棒带负电荷
B.接触金属球后,玻璃棒的电荷消失了
C.两片金属箔因带正电荷相互排斥而张开
D.两片金属箔的张角越大,说明验电器所带的电荷量越多
【 】
A.玻璃棒带负电荷
B.接触金属球后,玻璃棒的电荷消失了
C.两片金属箔因带正电荷相互排斥而张开
D.两片金属箔的张角越大,说明验电器所带的电荷量越多
答案
CD

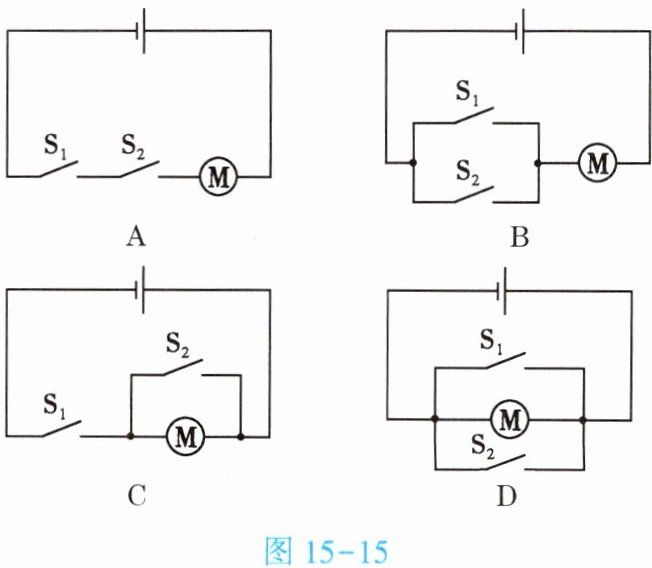

7.(★★)小英回家时发现有两个开关可以控制小区的门,闭合任意一个开关,电动机都会工作,把门打开。如图15-15所示的电路图,符合上述要求的是【 】
答案
B
