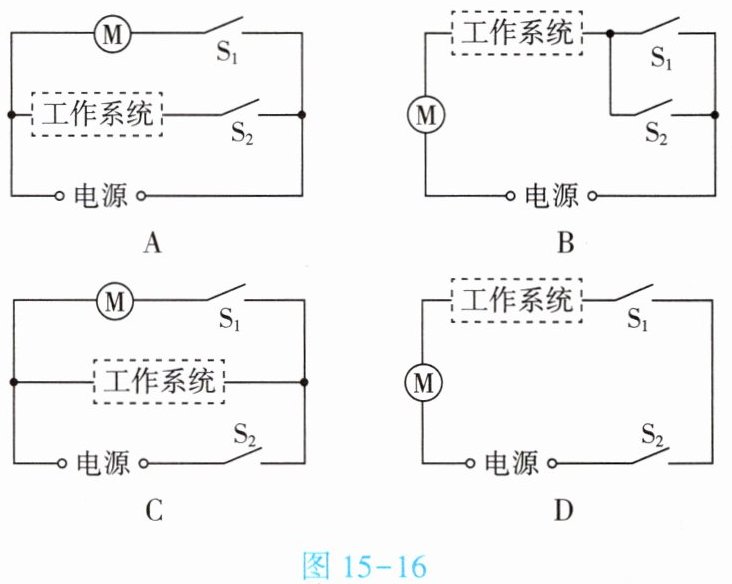

8.(★★)为了解决笔记本电脑工作时散热问题,进行如下设计:S₂闭合,电脑工作系统工作,当温度达到一定值时,温控开关S₁自动闭合,风扇M启动,加快散热从而保护电脑;如果断开开关S₂,风扇M和工作系统同时停止工作。如图15-16所示的电路图,符合上述要求的是
【 】

答案

C

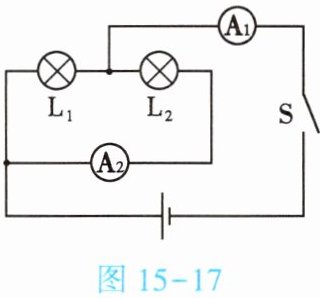

9. (★★)如图15-17所示，闭合开关S，通过L₁的电流和通过L₂的电流之比是2:1，则电流表A₁和A₂的示数之比是【 】


A.3:1
B.2:3
C.1:2
D.2:1

答案

A

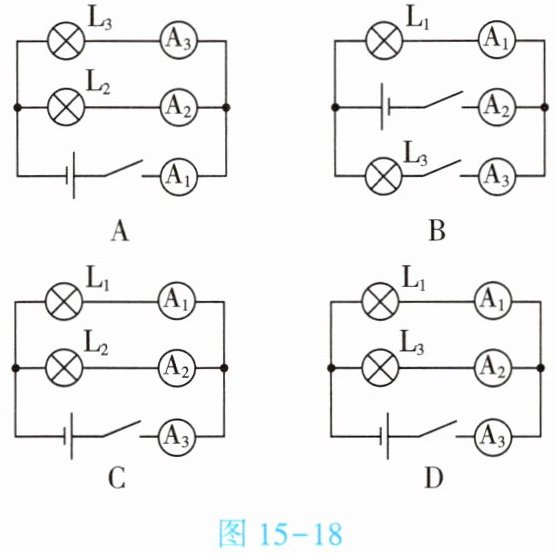

10. (★★★)小明在探究并联电路的电流规律实验时用了图15-18中的某个电路图，$\mathrm{L}_1$和$\mathrm{L}_2$规格相同，$\mathrm{L}_3$与$\mathrm{L}_1$规格不同，电流表示数$\mathrm{A}_1$为0.3 A，$\mathrm{A}_2$为0.15 A，$\mathrm{A}_3$为0.45 A。测量时的电路图应是图15-18中的【 】

答案

D
11.(★★★)在“探究串联电路中各处电流的关系”的实验中,某同学用电流表分别测出图15-19中a、b、c三处的电流大小,并初步得到它们之间关系的结论。为了进一步探究它们之间的关系,下一步他的操作是 【 】

图15-19

A.将电源两极对调,再次测量a、b、c三处的电流
B.改变开关S的位置,再次测量a、b、c三处的电流
C.将图中两只灯泡位置对调,再次测量a、b、c三处的电流
D.换用不同规格的灯泡,再次测量a、b、c三处的电流

答案

D

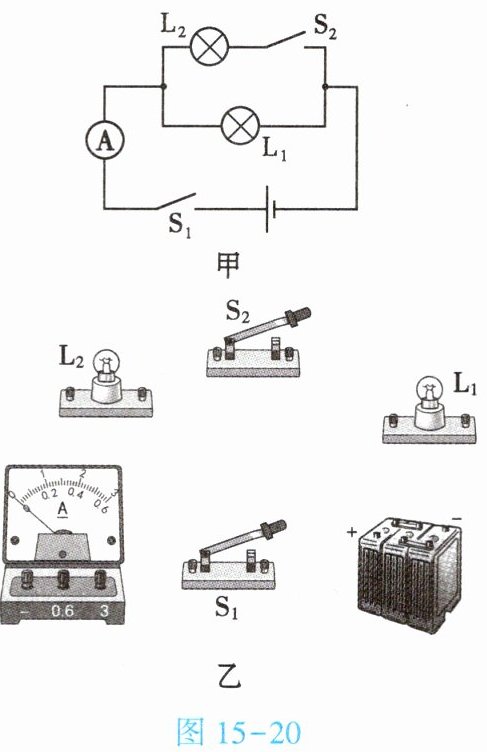

12. (★★★)根据图15-20甲所示的电路图,连接图15-20乙所示的实物图(导线不能交叉)。

答案

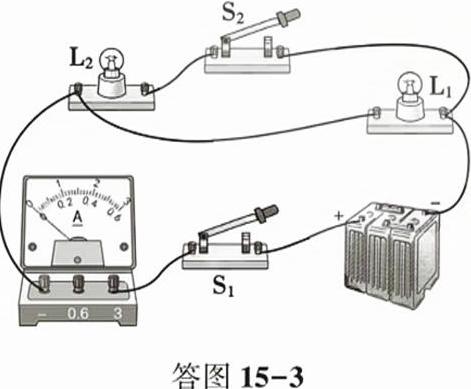

12. 如答图15-3所示
