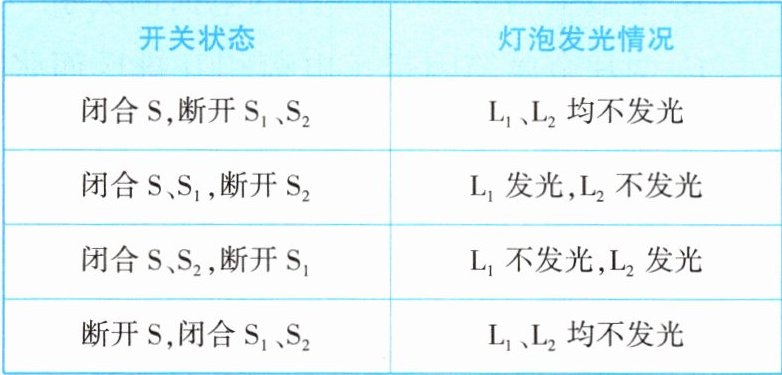

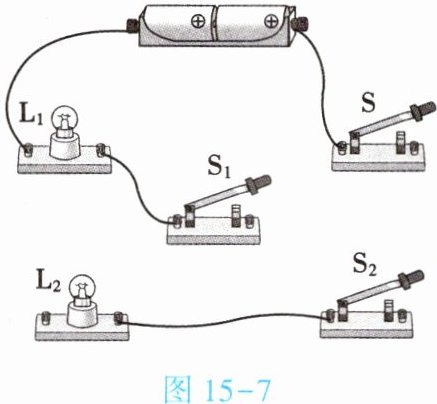

6. (★★★)请根据下表中给出的信息，用笔画线表示导线将图15-7所示的实物电路补充完整。
图15-7
图15-7
答案
解：
根据表格中开关状态与灯泡发光情况分析电路逻辑：
1. 开关S是总开关，串联在干路中，控制整个电路；
2. 灯泡L₁与开关S₁串联为一条独立支路，灯泡L₂与开关S₂串联为另一条独立支路，L₁、L₂为并联关系。
实物补充连接步骤：
① 用导线将开关S未接线的接线柱，分别连接到开关S₁的空余接线柱、开关S₂的空余接线柱；
② 用导线将灯泡L₂左侧未接线的接线柱，与灯泡L₁左侧接电源负极的接线柱相连。
连接完成后，所有开关通断对应的灯泡工作状态均与表格要求一致。
根据表格中开关状态与灯泡发光情况分析电路逻辑：
1. 开关S是总开关，串联在干路中，控制整个电路；
2. 灯泡L₁与开关S₁串联为一条独立支路，灯泡L₂与开关S₂串联为另一条独立支路，L₁、L₂为并联关系。
实物补充连接步骤：
① 用导线将开关S未接线的接线柱，分别连接到开关S₁的空余接线柱、开关S₂的空余接线柱；
② 用导线将灯泡L₂左侧未接线的接线柱，与灯泡L₁左侧接电源负极的接线柱相连。
连接完成后，所有开关通断对应的灯泡工作状态均与表格要求一致。

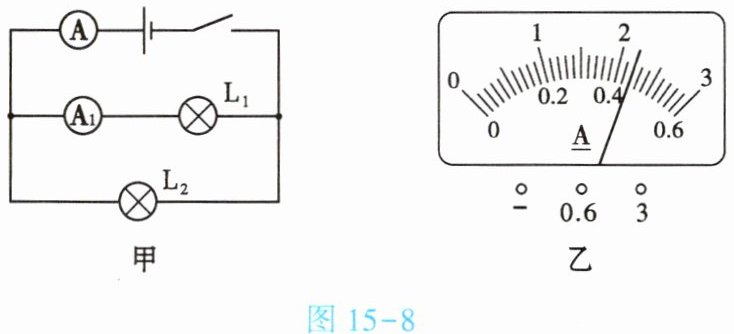

7.(★★)如图15-8甲所示的电路图中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图15-8乙所示，则通过灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的电流分别为【 】
A.0.44 A 2.2 A
B.0.44 A 1.76 A
C.0.76 A 0.44 A
D.0.44 A 2.64 A
A.0.44 A 2.2 A
B.0.44 A 1.76 A
C.0.76 A 0.44 A
D.0.44 A 2.64 A
答案
B
解析
由图甲可知，两灯泡并联，电流表A测干路总电流，电流表A₁测通过L₁的支路电流。根据并联电路电流规律，干路电流大于任意支路电流，两电流表指针偏转角度相同，因此干路电流表A选用0~3A量程，分度值0.1A，读数为2.2A；支路电流表A₁选用0~0.6A量程，分度值0.02A，读数为0.44A，即通过L₁的电流为0.44A。通过L₂的电流为干路总电流减去L₁的电流，即I₂=2.2A - 0.44A=1.76A。

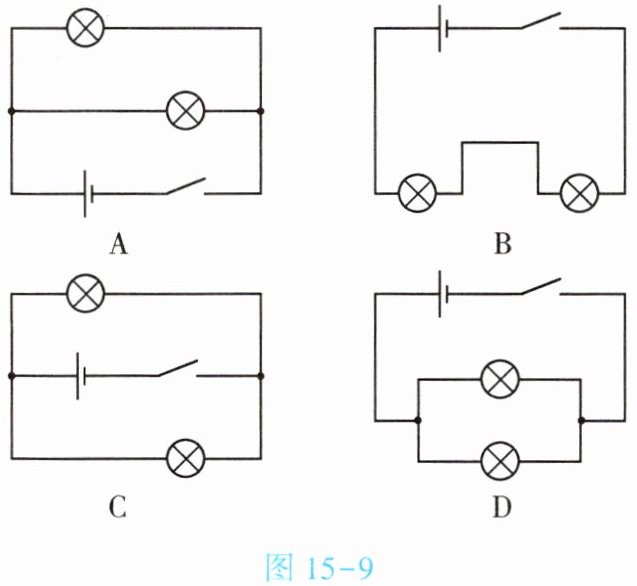

8.(★★)如图15-9所示的四个电路图中,开关均闭合后,通过两个灯泡的电流一定相等的是 【 】
答案
【B】
解析
解：
根据串并联电路的电流规律分析：
1. 串联电路的特点是各处电流都相等，无论灯泡规格是否相同，通过两个串联灯泡的电流一定相等。
2. 并联电路中各支路两端电压相等，只有当两个灯泡规格完全相同时，通过的电流才相等，若灯泡规格不同，电流不相等。
对各选项逐一判断：
选项A：两个灯泡为并联连接，电流不一定相等。
选项B：两个灯泡为串联连接，通过两个灯泡的电流一定相等。
选项C：两个灯泡为并联连接，电流不一定相等。
选项D：两个灯泡为并联连接，电流不一定相等。
根据串并联电路的电流规律分析：
1. 串联电路的特点是各处电流都相等，无论灯泡规格是否相同，通过两个串联灯泡的电流一定相等。
2. 并联电路中各支路两端电压相等，只有当两个灯泡规格完全相同时，通过的电流才相等，若灯泡规格不同，电流不相等。
对各选项逐一判断：
选项A：两个灯泡为并联连接，电流不一定相等。
选项B：两个灯泡为串联连接，通过两个灯泡的电流一定相等。
选项C：两个灯泡为并联连接，电流不一定相等。
选项D：两个灯泡为并联连接，电流不一定相等。
1.(★★)小明乘坐汽车时,手刚接触车门就被“电”了一下,这是因为汽车在行驶过程中与空气
摩擦
而带了电。为了防止被“电”,很多汽车装有静电消除器,使其与地面接触,静电消除器属于导体
(填“导体”或“绝缘体”)。答案
1. 摩擦，导体
2.(★★)(2025·长沙)小湘来回晃动晾晒在塑料盘中的米粒后,发现有些米粒会吸附在塑料盘上,且米粒间相互排斥,如图
所示。下列说法正确的是
【 】
A.塑料盘是导体
B.与米粒摩擦后的塑料盘不带电
C.摩擦过程中创造了电荷
D.米粒相互排斥是由于带上了同种电荷
所示。下列说法正确的是【 】
A.塑料盘是导体
B.与米粒摩擦后的塑料盘不带电
C.摩擦过程中创造了电荷
D.米粒相互排斥是由于带上了同种电荷
答案
D
