1.如图所示，杠杆处于水平平衡，支点为O，请画出A点处所受拉力$F_1$及其力臂$l_1$.
答案
1.
解析
【分析】要画出A点的拉力$F_1$及其力臂$l_1$，首先明确拉力的方向：弹簧测力计对杠杆的拉力沿绳子向下，作用点在A点；力臂是支点到力的作用线的垂直距离，需从支点O向拉力的作用线作垂线，垂线段即为力臂。
【解析】1. 画拉力$F_1$：在A点沿弹簧测力计的绳子方向（斜向下）画一条带箭头的线段，箭头方向表示拉力方向，标注为$F_1$；2. 画力臂$l_1$：过支点O作$F_1$作用线的垂线，支点O到垂足的垂线段就是力臂，标注为$l_1$。
【答案】
【知识点】力臂的画法,杠杆作图
【点评】本题属于杠杆作图的基础题，考查对拉力方向和力臂概念的理解，掌握作图方法即可完成，难度不大。
【难度系数】0.7
【解析】1. 画拉力$F_1$：在A点沿弹簧测力计的绳子方向（斜向下）画一条带箭头的线段，箭头方向表示拉力方向，标注为$F_1$；2. 画力臂$l_1$：过支点O作$F_1$作用线的垂线，支点O到垂足的垂线段就是力臂，标注为$l_1$。
【答案】
【知识点】力臂的画法,杠杆作图
【点评】本题属于杠杆作图的基础题，考查对拉力方向和力臂概念的理解，掌握作图方法即可完成，难度不大。
【难度系数】0.7
2.如图所示，杠杆AOB保持静止，O为支点，请作出动力$F_1$的力臂$l_1$和阻力$F_2$。
答案
2.
解析
【分析】要完成本题，需明确两个核心要点：一是阻力的判断，阻力是阻碍杠杆转动的力，本题中杠杆在B点受到物体G的拉力即为阻力；二是力臂的作图方法，力臂是支点到力的作用线的垂直距离，需先确定力的作用线，再从支点向该线作垂线。具体操作：先在B点画出竖直向下的阻力F₂；再以O为支点，延长F₁的作用线，从O点向F₁作用线作垂线，垂线段就是动力臂l₁。
【解析】1. 阻力F₂：阻力作用在杠杆的B点，方向竖直向下，大小等于物体重力G，标注为F₂；2. 动力臂l₁：支点为O，动力F₁的作用线是竖直向下的直线，过O点作F₁作用线的垂线，垂线段即为动力臂l₁，需标注直角符号表示垂直关系。
【答案】
【知识点】杠杆力臂、阻力概念
【点评】本题属于杠杆基础作图题，考查阻力判断和力臂的画法，是力学作图的核心基础内容，需掌握作图规范。
【难度系数】0.6
【解析】1. 阻力F₂：阻力作用在杠杆的B点，方向竖直向下，大小等于物体重力G，标注为F₂；2. 动力臂l₁：支点为O，动力F₁的作用线是竖直向下的直线，过O点作F₁作用线的垂线，垂线段即为动力臂l₁，需标注直角符号表示垂直关系。
【答案】
【知识点】杠杆力臂、阻力概念
【点评】本题属于杠杆基础作图题，考查阻力判断和力臂的画法，是力学作图的核心基础内容，需掌握作图规范。
【难度系数】0.6
3.(2025·苏州模拟)如图所示是用螺丝刀撬图钉的示意图,画出动力$F_1$的力臂$l_1$和阻力$F_2$的示意图.($F_2$沿竖直方向)
答案
3.
解析
【分析】要完成该作图，需明确杠杆的支点、力臂的定义和阻力的方向。首先确定杠杆的支点为O点；力臂是从支点到力的作用线的垂直距离，因此画动力$F_1$的力臂时，需过支点O向$F_1$的作用线作垂线，垂线段即为动力臂$l_1$；阻力是阻碍杠杆转动的力，本题中螺丝刀撬图钉时，图钉对B点的阻力$F_2$沿竖直方向向下，作用点在B点。
【解析】步骤如下：
1. 确定支点：杠杆绕着转动的固定点为O点；
2. 画动力臂$l_1$：用三角板的直角边对齐支点O，另一条直角边与$F_1$的作用线（竖直向下的直线）重合，从O点向$F_1$的作用线作垂线，标注垂线段为$l_1$；
3. 画阻力$F_2$：在B点处，沿竖直向下的方向画带箭头的线段，标注为$F_2$，符合题目中“$F_2$沿竖直方向”的要求。
【答案】
【知识点】力臂的画法、杠杆阻力
【点评】本题考查杠杆相关的基础作图，需掌握力臂的定义和阻力的判断方法，属于力学基础题型。
【难度系数】0.7
【解析】步骤如下：
1. 确定支点：杠杆绕着转动的固定点为O点；
2. 画动力臂$l_1$：用三角板的直角边对齐支点O，另一条直角边与$F_1$的作用线（竖直向下的直线）重合，从O点向$F_1$的作用线作垂线，标注垂线段为$l_1$；
3. 画阻力$F_2$：在B点处，沿竖直向下的方向画带箭头的线段，标注为$F_2$，符合题目中“$F_2$沿竖直方向”的要求。
【答案】
【知识点】力臂的画法、杠杆阻力
【点评】本题考查杠杆相关的基础作图，需掌握力臂的定义和阻力的判断方法，属于力学基础题型。
【难度系数】0.7
4.(2024·新沂月考)如图所示的拉力装置,请在图中画出杠杆所受拉力的力臂l.
答案
4.
解析
【分析】要画出杠杆所受拉力的力臂，需先明确力臂的定义：力臂是从杠杆的支点到力的作用线的垂直距离。解题思路为：第一步确定杠杆的支点O；第二步找到拉力的作用线（沿B点连接的绳子方向）；第三步从支点O向拉力的作用线作垂线，该垂线段就是拉力的力臂l。
【解析】根据力臂的定义，作图步骤：1. 确定杠杆的支点为O；2. 沿B点绳子的方向画出拉力的作用线；3. 从O点向拉力的作用线作垂线，垂线段即为所求的力臂l，作图结果对应参考答案中的图。
【答案】
【知识点】力臂的画法，杠杆
【点评】本题考查杠杆力臂的作图，属于基础题型，核心是掌握力臂的定义，作图时要确保垂线与力的作用线垂直。
【难度系数】0.6
【解析】根据力臂的定义，作图步骤：1. 确定杠杆的支点为O；2. 沿B点绳子的方向画出拉力的作用线；3. 从O点向拉力的作用线作垂线，垂线段即为所求的力臂l，作图结果对应参考答案中的图。
【答案】
【知识点】力臂的画法，杠杆
【点评】本题考查杠杆力臂的作图，属于基础题型，核心是掌握力臂的定义，作图时要确保垂线与力的作用线垂直。
【难度系数】0.6

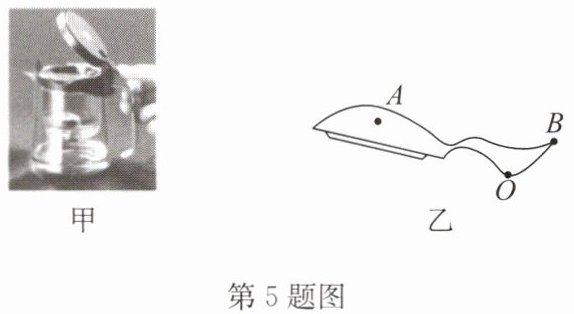

5.(2024·丰县模拟)如图所示,图甲为养生壶,壶盖可看作一个杠杆,请在图乙中画出开启壶盖时,作用在A点的阻力$F_2$和作用在B点最小的动力$F_1$.
甲 乙
甲 乙
答案
5.
解析
【分析】
要画出壶盖杠杆的阻力和最小动力，首先确定支点为O点；阻力是阻碍杠杆转动的力，开启壶盖时，A点的阻力是壶盖的重力，方向竖直向下；根据杠杆平衡条件，当动力臂最大时动力最小，最大动力臂是支点O到动力作用点B的距离OB，因此动力F₁应垂直于OB向下，此时动力最小。
【解析】
1. 确定支点：壶盖杠杆的支点为O点；
2. 画阻力F₂：阻力是壶盖的重力，作用在A点，方向竖直向下，因为重力会阻碍壶盖向上开启，符合阻力的作用效果；
3. 画最小动力F₁：根据杠杆平衡条件F₁L₁=F₂L₂，在阻力和阻力臂一定时，动力臂越长，动力越小。最长的动力臂是支点O到动力作用点B的线段OB，因此动力F₁的方向应垂直于OB向下，此时动力臂最大，对应的动力最小。
【答案】
【知识点】
杠杆的力臂、杠杆平衡条件
【点评】
本题考查杠杆的力的示意图的画法，需明确支点、阻力方向，利用杠杆平衡条件确定最小动力的方向，是杠杆基础应用的常见题型。
【难度系数】
0.6
要画出壶盖杠杆的阻力和最小动力，首先确定支点为O点；阻力是阻碍杠杆转动的力，开启壶盖时，A点的阻力是壶盖的重力，方向竖直向下；根据杠杆平衡条件，当动力臂最大时动力最小，最大动力臂是支点O到动力作用点B的距离OB，因此动力F₁应垂直于OB向下，此时动力最小。
【解析】
1. 确定支点：壶盖杠杆的支点为O点；
2. 画阻力F₂：阻力是壶盖的重力，作用在A点，方向竖直向下，因为重力会阻碍壶盖向上开启，符合阻力的作用效果；
3. 画最小动力F₁：根据杠杆平衡条件F₁L₁=F₂L₂，在阻力和阻力臂一定时，动力臂越长，动力越小。最长的动力臂是支点O到动力作用点B的线段OB，因此动力F₁的方向应垂直于OB向下，此时动力臂最大，对应的动力最小。
【答案】
【知识点】
杠杆的力臂、杠杆平衡条件
【点评】
本题考查杠杆的力的示意图的画法，需明确支点、阻力方向，利用杠杆平衡条件确定最小动力的方向，是杠杆基础应用的常见题型。
【难度系数】
0.6
6.(2024·新沂月考)如图所示,当用杠杆拉起静止在地面上的重物时,请画出在杠杆A点施加的最小力F的示意图.
答案
6.
解析
【分析】要画出杠杆A点的最小力，需依据杠杆平衡条件：在阻力和阻力臂一定时，动力臂越长，动力越小。首先确定支点为O，连接支点O到动力作用点A的线段OA，这是最长的动力臂，然后过A点作垂直于OA的力，方向向下，即为最小的力。
【解析】根据杠杆平衡原理$ F_1L_1=F_2L_2 $，当阻力和阻力臂不变时，动力臂最大则动力最小。最大动力臂是支点O到A点的距离OA，因此过A点作垂直于OA向下的力，该力就是最小的力F。
【答案】
【知识点】杠杆平衡条件、力臂作图、最小力判断
【点评】本题考查杠杆最小力的作图，核心是确定最长动力臂，属于杠杆基础应用的常见题型，难度适中。
【难度系数】0.6
【解析】根据杠杆平衡原理$ F_1L_1=F_2L_2 $，当阻力和阻力臂不变时，动力臂最大则动力最小。最大动力臂是支点O到A点的距离OA，因此过A点作垂直于OA向下的力，该力就是最小的力F。
【答案】
【知识点】杠杆平衡条件、力臂作图、最小力判断
【点评】本题考查杠杆最小力的作图，核心是确定最长动力臂，属于杠杆基础应用的常见题型，难度适中。
【难度系数】0.6

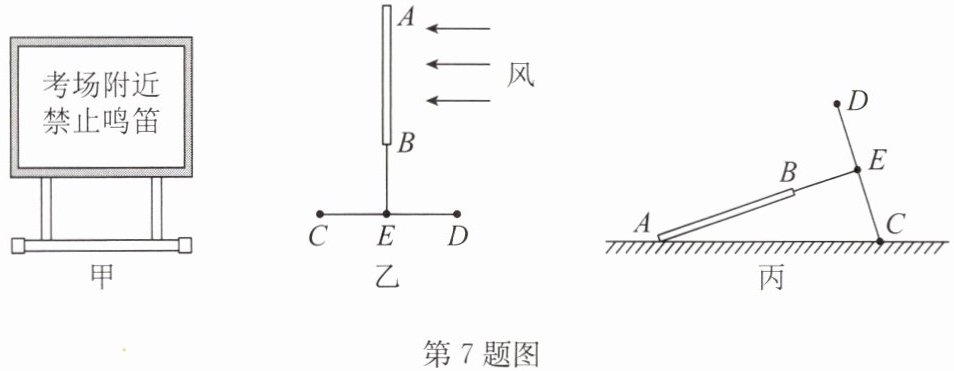

7.图甲是一种常用的移动指示牌，图乙是它的模型，图丙是被风刮倒的指示牌，请在图丙中画出将指示牌扶起的最小力及其力臂。
答案
7.
解析
【分析】要画出扶起指示牌的最小力，需依据杠杆平衡原理：阻力和阻力臂一定时，动力臂越长，动力越小。首先确定杠杆的支点为A点，找到离支点最远的点作为动力作用点，连接支点与该点得到最长动力臂，再根据力与力臂垂直的原则，画出最小力。
【解析】根据杠杆平衡条件$F_1L_1=F_2L_2$，当阻力和阻力臂不变时，动力臂越大，动力越小。本题中，指示牌的支点为A点，最长动力臂为支点A到力的作用点的最大距离，结合图示，最小力作用在A点，方向垂直于地面向上，对应的力臂为支点到力的作用线的垂直距离，如图所示。
【答案】
【知识点】杠杆平衡条件、最小力与力臂
【点评】本题考查杠杆最小力的作图，核心是确定最长动力臂，需熟练运用杠杆平衡条件，难度适中。
【难度系数】0.5
【解析】根据杠杆平衡条件$F_1L_1=F_2L_2$，当阻力和阻力臂不变时，动力臂越大，动力越小。本题中，指示牌的支点为A点，最长动力臂为支点A到力的作用点的最大距离，结合图示，最小力作用在A点，方向垂直于地面向上，对应的力臂为支点到力的作用线的垂直距离，如图所示。
【答案】
【知识点】杠杆平衡条件、最小力与力臂
【点评】本题考查杠杆最小力的作图，核心是确定最长动力臂，需熟练运用杠杆平衡条件，难度适中。
【难度系数】0.5
