7. 如图所示，电冰箱的压缩机由一个温控开关$\mathrm{S}_1$自动控制，当温度高于设定温度时，自动闭合，温度低于设定温度时，自动断开；冷藏室中的照明灯是由开关$\mathrm{S}_2$控制的，冰箱门打开时$\mathrm{S}_2$闭合，冰箱门关上时$\mathrm{S}_2$断开。下列说法正确的是 （）

A.照明灯和压缩机是串联的
B.照明灯和压缩机是并联的
C.电冰箱门关上后，照明灯亮
D.冰箱内温度低于设定温度时，压缩机开始工作

7. B

【分析】要判断照明灯和压缩机的连接方式，需依据串并联电路的特点：串联电路中用电器互相影响，电流只有一条路径；并联电路中各支路用电器独立工作，电流有多条独立路径。结合开关的控制作用，分析各选项的正确性。
【解析】从电路图可知，照明灯L的电路路径为：电源上端→L→S₂→电源下端；压缩机M的电路路径为：电源上端→S₁→M→电源下端。两者的电路是两条独立支路，工作互不影响，因此是并联，故A错误，B正确；冰箱门关上时，S₂断开，照明灯所在支路断开，照明灯熄灭，C错误；温度低于设定温度时，S₁自动断开，压缩机所在支路断开，压缩机停止工作，D错误。
【答案】B
【知识点】并联电路、电路连接、开关的作用
【点评】本题结合电冰箱的实际电路，考查串并联电路的判断，核心是明确各用电器的工作独立性，属于基础电路应用题目，需掌握串并联电路的特点。
【难度系数】0.5

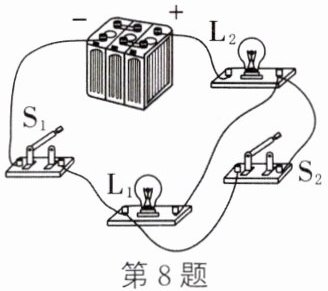

8.（易错题）小红在做实验时，先连成如图所示的电路，然后闭合开关$S_1$，再闭合开关$S_2$，小红看到的现象是（）

A.两盏灯开始都亮，后来$L_1$不亮
B.两盏灯一直亮
C.两盏灯一直都不亮
D.两盏灯开始都亮，后来$L_2$不亮

8. A ［易错分析］当只闭合S₁时，两灯泡串联，所以两灯开始都发光，当再闭合S₂时，灯L₁被短路，只有灯L₂工作。

【分析】
要判断开关闭合后的电路现象，需分两步分析电流路径：首先明确开关S₂并联在灯泡L₁两端，第一步只闭合S₁时，S₂断开，电流依次经过L₂、L₁形成通路；第二步再闭合S₂时，S₂会短路L₁，电流不再经过L₁，仅通过L₂，由此判断灯泡的工作状态。
【解析】
1. 当只闭合开关S₁，断开S₂时，电流路径为：电源正极→L₂→L₁→S₁→电源负极，此时L₁与L₂串联，两盏灯都有电流通过，因此都发光；
2. 当再闭合开关S₂时，S₂的导线直接连接在L₁的两端，L₁被短路，电流优先通过电阻极小的开关S₂，不再经过L₁，因此L₁中无电流通过，不再发光；而L₂仍在电路中，持续发光。
综上，现象是两盏灯开始都亮，后来L₁不亮，对应选项A。
【答案】
A
【知识点】
串联电路、短路现象、电路分析
【点评】
本题是电路分析的易错题，核心是理解开关闭合后对用电器的短路作用，需理清电流的走向，避免混淆开关连接位置对电路的影响。
【难度系数】
0.3

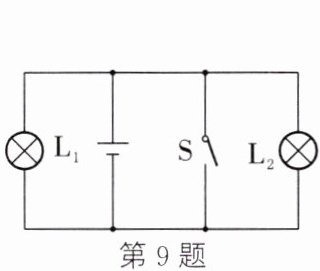

9. 如图所示的电路，闭合开关S后，会产生的现象是 （）

A.$\mathrm{L}_1$、$\mathrm{L}_2$都亮
B.$\mathrm{L}_2$亮，$\mathrm{L}_1$不亮
C.电源被烧坏
D.两灯全被烧坏

9. C

【分析】要判断闭合开关后的现象，需先分析电路连接情况：当开关S闭合时，开关的导线直接将电源的正负极连通，形成电源短路，电流不经过用电器，直接从电源正极回到负极，此时电路中电流极大，会损坏电源，而灯泡L₁、L₂因被短路无电流通过，不会发光也不会被烧坏。
【解析】由电路图可知，闭合开关S后，开关S相当于导线，直接并联在电源两端，造成电源短路。电源短路时，电路中的电流会非常大，会烧坏电源；而L₁和L₂被短路，没有电流通过，因此两灯都不亮，故产生的现象是电源被烧坏，对应选项C。
【答案】C
【知识点】电路短路、电路故障分析
【点评】本题考查电源短路的判断，属于电路基础题，关键是认清开关闭合后的电路连接，明确短路的危害，需掌握电路三种状态的特点。
【难度系数】0.5

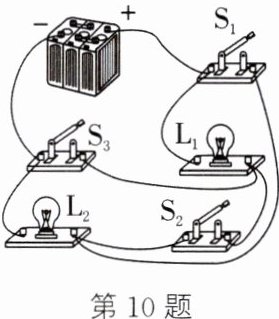

10. 如图所示电路中：
（1）若使$\mathrm{L}_1$、$\mathrm{L}_2$串联，则应只闭合开关。
（2）若使$\mathrm{L}_1$、$\mathrm{L}_2$并联，则应只闭合开关。
（3）若只闭合$\mathrm{S}_3$而断开$\mathrm{S}_1$、$\mathrm{S}_2$，则灯亮。
（4）若闭合$\mathrm{S}_1$、$\mathrm{S}_2$而断开$\mathrm{S}_3$，则灯亮。
（5）同时闭合开关，电源短路，这是不允许的。

10.（1）S₂ （2）S₁、S₃ （3）L₁ （4）L₂ （5）S₁、S₂、S₃

【分析】要判断电路中用电器的连接方式及工作情况，需明确电流的路径：串联电路电流只有一条路径，依次经过所有用电器；并联电路电流有两条或多条独立路径，各用电器互不影响；电源短路是指电源两极直接被导线连通，不经过用电器。解题时需逐个分析开关闭合、断开时的电流走向，结合上述定义判断。
【解析】
（1）若使$\mathrm{L}_1$、$\mathrm{L}_2$串联，电流需只有一条路径，依次经过$\mathrm{L}_1$和$\mathrm{L}_2$：电流从电源正极出发，经$\mathrm{S}_1$、$\mathrm{L}_1$、$\mathrm{S}_2$、$\mathrm{L}_2$回到电源负极，因此应只闭合开关$\mathrm{S}_2$。
（2）若使$\mathrm{L}_1$、$\mathrm{L}_2$并联，电流需有两条独立路径：一条路径为电源正极→$\mathrm{S}_1$→$\mathrm{L}_1$→电源负极，另一条路径为电源正极→$\mathrm{S}_3$→$\mathrm{L}_2$→电源负极，因此应闭合开关$\mathrm{S}_1$和$\mathrm{S}_3$（断开$\mathrm{S}_2$）。
（3）若只闭合$\mathrm{S}_3$而断开$\mathrm{S}_1$、$\mathrm{S}_2$，电流路径为：电源正极→$\mathrm{L}_1$→$\mathrm{S}_3$→电源负极，因此只有灯$\mathrm{L}_1$亮。
（4）若闭合$\mathrm{S}_1$、$\mathrm{S}_2$而断开$\mathrm{S}_3$，电流路径为：电源正极→$\mathrm{S}_1$→$\mathrm{S}_2$→$\mathrm{L}_2$→电源负极，因此只有灯$\mathrm{L}_2$亮。
（5）若同时闭合$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$，电流会从电源正极经$\mathrm{S}_1$、$\mathrm{S}_3$直接回到电源负极，形成电源短路，这是不允许的。
【答案】（1）$\mathrm{S}_2$；（2）$\mathrm{S}_1$、$\mathrm{S}_3$；（3）$\mathrm{L}_1$；（4）$\mathrm{L}_2$；（5）$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$
【知识点】串联电路；并联电路；短路
【点评】本题考查电路连接方式的判断，需熟练掌握串联、并联电路的电流路径特点，以及电源短路的概念，解题时需逐一分析开关状态下的电流走向，是电路基础题。
【难度系数】0.5

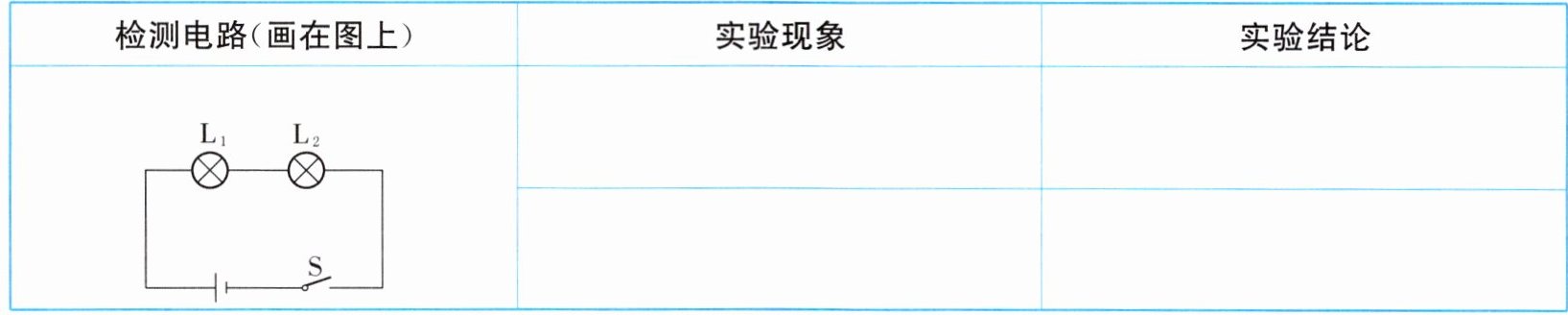

11. 如表格中的电路图所示，闭合开关S后，发现两灯均不亮，其中一个灯损坏，现提供一根导线，请你用这根导线对电路进行检测，并完成下表。
| 检测电路(画在图上) | 实验现象 | 实验结论 |
| | | |

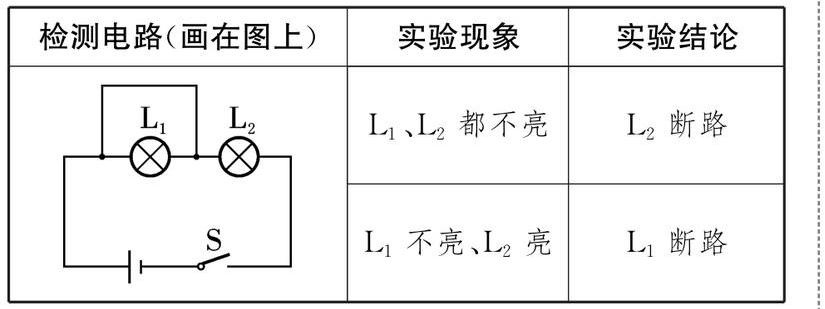

11. 如表所示
| 检测电路(画在图上) | 实验现象 | 实验结论 |
| --- | --- | --- |
| | L₁、L₂ 都不亮 | L₂ 断路 |
| | L₁ 不亮、L₂ 亮 | L₁ 断路 |

【分析】首先，闭合开关后两灯均不亮，说明串联电路发生断路故障（若为短路，至少一个灯发光）。利用导线检测断路故障的方法是：将导线并联在某一灯泡两端，若该灯泡断路，则导线接入后电路接通，另一灯泡发光；若该灯泡完好，则电路仍断路，两灯均不发光。据此可分别判断断路位置。
【解析】1. 将导线并联在L₁两端：若L₂断路，此时导线并联L₁后，电路仍因L₂断路而断开，因此L₁、L₂都不亮，结论为L₂断路。2. 将导线并联在L₂两端：若L₁断路，此时导线并联L₂后，电路通过导线接通，电流经导线、L₂形成回路，因此L₁不亮、L₂亮，结论为L₁断路。
【答案】
| 检测电路(画在图上) | 实验现象 | 实验结论 |
| --- | --- | --- |
| 导线并联在L₁两端 | L₁、L₂都不亮 | L₂断路 |
| 导线并联在L₂两端 | L₁不亮、L₂亮 | L₁断路 |
【知识点】电路断路故障、串联电路特点
【点评】本题考查串联电路中断路故障的检测方法，利用导线并联法判断断路位置，是电路故障分析的基础题型，需掌握串联电路断路的特点及检测逻辑。
【难度系数】0.6

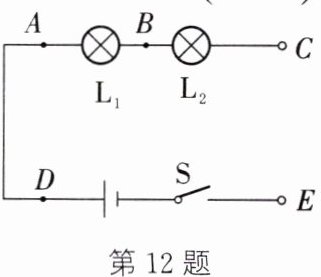

12. 如图所示，用导线连接使灯$\mathrm{L}_1$和$\mathrm{L}_2$组成并联电路，下列方法正确的是（）

A.用一根导线连接A、B，再用另一根导线连接C、E
B.用一根导线连接A、B，再用另一根导线连接D、E
C.用一根导线连接A、C，再用另一根导线连接B、E
D.用一根导线连接A、C，再用另一根导线连接C、E

12. C

【分析】要使灯$\mathrm{L}_1$和$\mathrm{L}_2$组成并联电路，需满足两灯两端分别连接电源的正、负极，电流能形成两条独立的路径。先明确电路结构：电源负极在$\mathrm{D}$点，正极在开关$\mathrm{S}$侧（$\mathrm{E}$点为正极侧）；$\mathrm{L}_1$的两端为$\mathrm{A}$、$\mathrm{B}$，$\mathrm{L}_2$的两端为$\mathrm{B}$、$\mathrm{C}$。需将两灯的一端共同接电源正极，另一端共同接电源负极，据此逐一分析选项。
【解析】
选项A：连接$\mathrm{A}$、$\mathrm{B}$，再连接$\mathrm{C}$、$\mathrm{E}$。此时$\mathrm{L}_2$被导线$\mathrm{A-B}$短路，电流仅通过$\mathrm{L}_1$形成一条路径，无法组成并联电路，错误。
选项B：连接$\mathrm{A}$、$\mathrm{B}$，再连接$\mathrm{D}$、$\mathrm{E}$。此时导线$\mathrm{D-E}$直接连通电源正负极，造成电源短路，且$\mathrm{L}_1$被短路，错误。
选项C：连接$\mathrm{A}$、$\mathrm{C}$，再连接$\mathrm{B}$、$\mathrm{E}$。电流路径1：电源正极→$\mathrm{E}$→$\mathrm{B}$→$\mathrm{L}_1$→$\mathrm{A}$→$\mathrm{D}$→电源负极；电流路径2：电源正极→$\mathrm{E}$→$\mathrm{B}$→$\mathrm{L}_2$→$\mathrm{C}$→$\mathrm{A}$→$\mathrm{D}$→电源负极。两灯两端均分别接电源正、负极，形成并联电路，正确。
选项D：连接$\mathrm{A}$、$\mathrm{C}$，再连接$\mathrm{C}$、$\mathrm{E}$。此时导线$\mathrm{C-E}$直接连通电源正负极，造成电源短路，两灯均被短路，错误。
【答案】C
【知识点】并联电路、电路连接、短路判断
【点评】本题考查并联电路的连接，核心是理解并联电路“各用电器两端分别接电源两极，电流有多条独立路径”的特点，需注意避免电源短路的情况，属于基础电路连接题。
【难度系数】0.5
