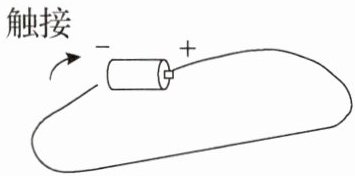

1. 如图所示，连接电路后用导线与电池触接，要想判断此时导线周围是否存在磁场，你有什么办法？

在导线旁边放置一个小磁针，连接电路后用导线与电池触接，观察小磁针是否发生偏转。若小磁针发生偏转，说明导线周围存在磁场；若小磁针不发生偏转，说明导线周围不存在磁场（实际存在，只是通过该现象判断）。

【分析】要判断导线周围是否存在磁场，可利用磁场对磁体的作用特性：磁场会对放入其中的小磁针产生力的作用，结合电流的磁效应相关知识，通过小磁针的偏转情况来间接判断导线周围是否存在磁场，这是奥斯特实验的核心思路。
【解析】根据奥斯特实验的方法，具体操作步骤为：在导线的旁边放置一个小磁针，将导线与电池触接，使导线中有电流通过，观察小磁针的运动状态。若小磁针发生偏转，说明导线周围存在磁场；若小磁针不发生偏转，说明导线周围不存在磁场（实际通电导线周围存在磁场，该方法是通过现象判断磁场是否存在）。
【答案】在导线旁边放置一个小磁针，连接电路后用导线与电池触接，观察小磁针是否发生偏转。若小磁针发生偏转，说明导线周围存在磁场；若小磁针不发生偏转，说明导线周围不存在磁场（实际存在，只是通过该现象判断）。
【知识点】电流的磁效应、奥斯特实验
【点评】本题考查电流磁效应的应用，利用转换法将看不见的磁场转换为小磁针的偏转，是电磁学基础实验题，需掌握奥斯特实验的原理。
【难度系数】0.6

2. 请你在图中画出条形磁体周围的磁场分布。
N S

【分析】要解决这个问题，需牢记条形磁体周围磁场的核心规律：在磁体外部，磁场线从N极出发，最终回到S极，磁场线为曲线形态，箭头方向需符合从N指向S的要求，本题图示已正确呈现该规律。
【解析】条形磁体的磁场分布遵循：磁体外部的磁场线从N极出发，指向S极，磁场线为闭合曲线，磁极附近磁场线更密集。题目中的图，箭头方向（蓝色N极指向红色S极）、磁场线的弯曲形态均符合上述规律，正确展示了条形磁体周围的磁场分布。
【答案】
【知识点】磁场线；条形磁体的磁场
【点评】本题考查条形磁体的磁场分布，属于电磁学基础知识点，核心是掌握磁体外部磁场线的方向规律，难度较低。
【难度系数】0.7

1. 如图所示，将一根直导线沿南北方向水平放置在静止的小磁针正上方，当导线一端与电池触接时，小磁针偏转，表明。改变直导线中的电流方向，小磁针偏转方向也随之改变，表明。

通电导体周围存在磁场；通电导体周围磁场的方向与电流方向有关

【分析】
首先观察实验现象：直导线在小磁针上方，当导线与电池触接时，导线中有电流通过，小磁针发生偏转，说明小磁针受到了磁场力的作用，由此可推导第一个结论；当改变直导线中的电流方向时，小磁针的偏转方向改变，说明磁场的方向发生了变化，进而推导第二个结论。该实验是奥斯特实验，是揭示电与磁联系的基础实验。
【解析】
当导线与电池触接时，导线中有电流通过，小磁针发生偏转，说明通电导体周围存在磁场；改变直导线中的电流方向，小磁针偏转方向改变，说明通电导体周围的磁场方向与电流方向有关。
【答案】
通电导体周围存在磁场；通电导体周围磁场的方向与电流方向有关
【知识点】
电流的磁效应；通电导体磁场方向与电流的关系
【点评】
本题考查奥斯特实验的核心结论，属于初中电磁学的基础内容，通过实验现象分析得出电与磁的联系，帮助理解电流的磁效应，是学生需掌握的基础知识点。
【难度系数】
0.6
