9. 如图所示，两枚铁质大头针的针尖吸在条形磁体的S极上，它们的针帽相互排斥，这是因为（）。

A.磁化后两枚大头针的针帽端都是N极
B.磁化后两枚大头针的针帽端都是S极
C.两枚大头针的针帽端都被磁体的S极吸引
D.两枚大头针的针帽端都被磁体的N极吸引

B

【分析】
要解决该问题，需结合磁化规律和磁极间的相互作用分析：首先，铁质大头针是磁性材料，接触磁体时会被磁化；其次，根据磁化“异名磁极相吸”的特点，可判断大头针两端的磁极；最后依据磁极间“同名磁极相互排斥”的规律，确定针帽相互排斥的原因。
【解析】
1. 磁化判断：铁质大头针的针尖接触条形磁体的S极时被磁化，根据磁化规律，与磁体S极接触的针尖端会形成异名磁极（N极）；
2. 针帽磁极确定：磁体两端为异名磁极，因此大头针远离磁体的针帽端，会形成与磁体S极同名的S极；
3. 排斥原因：两枚大头针的针帽端均为S极，根据“同名磁极相互排斥”，所以它们的针帽相互排斥，对应选项B。
【答案】
B
【知识点】
磁化、磁极间的相互作用
【点评】
本题考查电磁学基础知识点，核心是磁化时磁极的判断和磁极间的相互作用规律，解题思路清晰，属于基础题。
【难度系数】
0.6

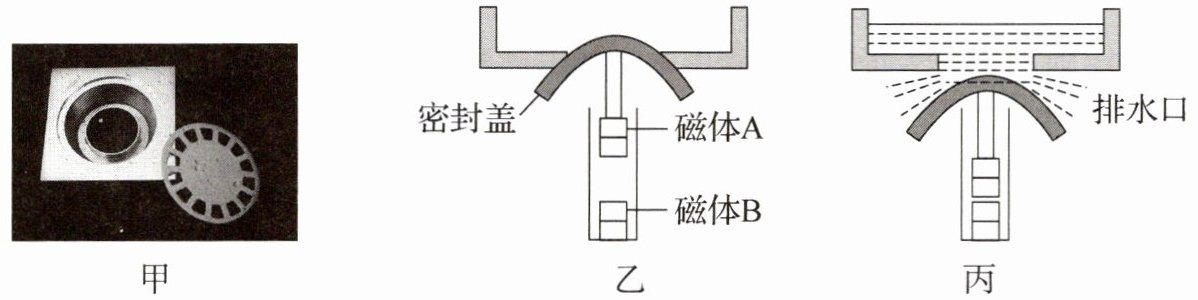

10. 一种磁悬浮地漏如图甲所示，其工作原理如图乙、丙所示。当密封盖上方无水时，在磁体B的作用下，磁体A将密封盖顶起，密封排水口；当密封盖上方有水时，密封盖下移开始排水，且积水越多，排水口越大。若磁体A上端为N极，则磁体B上端为极。

N

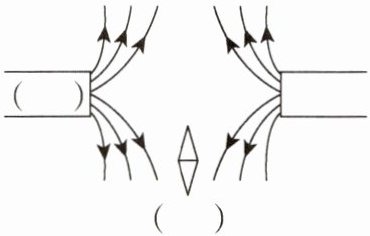

11. 请根据图中的磁感线方向，在括号中分别标出磁体和小磁针的磁极。

在图中，磁感线从磁体的北极出发，指向南极。根据图中磁感线的方向：
1. 左侧括号位于磁感线的出发端，因此为北极 (N)。
2. 右侧括号位于磁感线的进入端，因此为南极 (S)。
3. 中央的小磁针，左侧磁感线指向小磁针，右侧磁感线从小磁针出发，因此左侧为南极 (S)，右侧为北极 (N)。
故答案为：
( N ) ( S )
( 小磁针: 左S右N )

【分析】
要确定磁体和小磁针的磁极，需利用磁感线的核心性质：在磁体外部，磁感线总是从N极出发，回到S极；小磁针静止时N极的指向与磁感线方向一致。首先观察图中左右磁体的磁感线方向，左侧磁体的磁感线向外发散，属于磁感线的出发端，对应N极；右侧磁体的磁感线向内汇聚，属于磁感线的进入端，对应S极。再结合中间区域的磁感线方向，即可确定小磁针的磁极。
【解析】
1. 判断磁体磁极：磁体外部磁感线从N极出发，回到S极。左侧磁体的磁感线箭头向外，是磁感线的出发端，因此左侧磁体的右端为N极；右侧磁体的磁感线箭头指向自身，是磁感线的进入端，因此右侧磁体的左端为S极。
2. 判断小磁针磁极：小磁针静止时，N极的指向与磁感线方向一致。中间区域的磁感线方向是从左（N极）向右（S极），因此小磁针的右端为N极，左端为S极。
【答案】
左侧括号：N；右侧括号：S；小磁针：左S，右N
【知识点】
磁感线的特点；磁极判断；小磁针磁极
【点评】
本题考查磁现象中磁感线的基本性质和磁极的判断，是磁学的基础题型，需牢记磁感线在磁体外部的方向规律，难度较低。
【难度系数】
0.7

12. 为了研究蹄形磁体周围的磁场，小明同学将蹄形磁体放在玻璃板上，并将铁屑撒在磁体周围，轻敲玻璃板，观察到如图所示的实验现象。

（1）从铁屑的排布情况，小明同学可以得知蹄形磁体周围磁场的（选填“方向特点”或“分布特点”）。
（2）小明同学画出蹄形磁体两磁极之间的磁感线形状后，还想要标注出磁感线的方向，他接下来的实验需要的仪器是。

(1)分布特点
(2)小磁针

【分析】
本题考查磁场的相关知识，需明确铁屑和小磁针在研究磁场时的作用：铁屑在磁场中会被磁化，其排布可直观反映磁场的分布情况；而确定磁感线的方向，需要借助能指示磁场方向的仪器。
【解析】
（1）将铁屑撒在磁体周围，轻敲玻璃板后铁屑会在磁场力作用下排列成特定形状，这种排布能清晰展现磁场的范围和形态，反映的是磁场的分布特点，而非方向特点（方向需小磁针判断），故第一空填分布特点。
（2）磁感线的方向与磁场方向一致，而小磁针静止时N极的指向就是该点的磁场方向，因此要标注磁感线方向，需要的仪器是小磁针。
【答案】
（1）分布特点；（2）小磁针
【知识点】
磁场分布、磁感线方向、小磁针的作用
【点评】
本题是磁场相关的基础题，通过实验现象考查对磁场特点的理解，需掌握铁屑和小磁针在研究磁场时的不同作用，难度较低。
【难度系数】
0.3
