1. 如图所示的电路中，若要使灯和电铃组成串联电路，只需闭合开关；若要使灯和电铃组成并联电路，只需闭合开关。

1. S₂ S₁、S₃

【分析】要判断灯和电铃的连接方式，需依据串联、并联电路的电流路径特点分析：串联电路电流只有一条路径，依次经过所有用电器；并联电路电流有两条及以上独立路径，各用电器互不影响。通过分析开关闭合时的电流走向，确定对应的电路连接形式。
【解析】1. 串联电路：当闭合开关S₂，断开S₁、S₃时，电流从电源正极流出，依次经过电铃、开关S₂、灯泡，最终回到电源负极，电流仅一条路径，因此灯和电铃组成串联电路。2. 并联电路：当闭合开关S₁和S₃，断开S₂时，电流从电源正极流出后分为两条独立支路：一条支路经过电铃、开关S₃回到电源负极；另一条支路经过开关S₁、灯泡回到电源负极，两条支路互不影响，因此灯和电铃组成并联电路。
【答案】S₂；S₁、S₃
【知识点】串联电路、并联电路
【点评】本题考查串并联电路的判断，核心是明确电流路径的差异，属于电路基础题型，需掌握串并联电路的定义。
【难度系数】0.6

2.如图所示的实物电路中，当闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，断开开关$\mathrm{S}_{3}$时，$R_{1}$与$R_{2}$两个电阻的连接方式为联。当断开开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，闭合开关$\mathrm{S}_{3}$时，$R_{1}$与$R_{2}$两个电阻的连接方式为联。

2. 并 串

【分析】要判断电阻的连接方式，需根据不同开关状态分析电流的路径：电流只有一条路径时，电阻为串联；电流有多条独立路径时，电阻为并联。需分别拆解两种开关状态下电流的走向，确定$R_1$与$R_2$的连接形式。
【解析】1. 当闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，断开开关$\mathrm{S}_{3}$时：电流从电源正极流出，分为两条独立支路，一条支路经过$R_1$、$\mathrm{S}_{2}$回到电源负极，另一条支路经过$R_2$、$\mathrm{S}_{1}$回到电源负极，电流有两条路径，因此$R_1$与$R_2$为并联。2. 当断开开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，闭合开关$\mathrm{S}_{3}$时：电流从电源正极流出，依次经过$R_2$、$\mathrm{S}_{3}$、$R_1$、$\mathrm{S}_{2}$回到电源负极，电流只有一条路径，因此$R_1$与$R_2$为串联。
【答案】并；串
【知识点】串联电路、并联电路、实物电路分析
【点评】本题考查电路连接方式的判断，核心是通过电流路径区分串联与并联，属于电路基础题型，需掌握电流走向的分析方法。
【难度系数】0.6

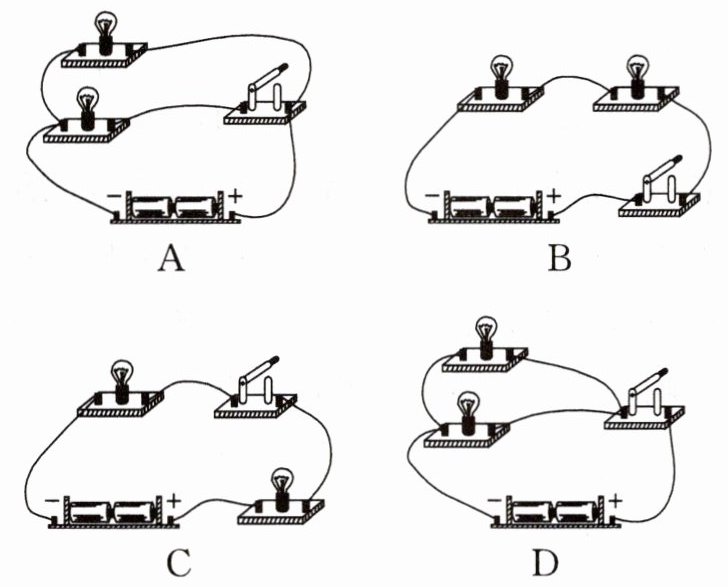

3.如下列图片所示,开关能够同时控制两盏灯,且两灯并联的是 ()

3. D

【分析】要解决本题，需明确题目要求：开关同时控制两盏灯，且两灯为并联。解题思路是：先判断每个选项中两灯的连接方式（串联/并联），再判断开关是否能同时控制两灯（即开关是否在干路）。通过分析各选项的电流路径，区分串联（电流只有一条路径）和并联（电流有多条路径），进而选出符合要求的选项。
【解析】1. 选项A：电流从电源正极出发，依次经过开关、上方灯泡、下方灯泡，最终回到电源负极，电流只有一条路径，两灯为串联，不符合“两灯并联”的要求。2. 选项B：电流从电源正极出发，依次经过开关、右侧灯泡、左侧灯泡，最终回到电源负极，电流只有一条路径，两灯为串联，不符合要求。3. 选项C：电流从电源正极出发，依次经过右侧灯泡、开关、左侧灯泡，最终回到电源负极，电流只有一条路径，两灯为串联，不符合要求。4. 选项D：电流从电源正极出发，经过开关后分为两条支路，一条支路经过上方灯泡，另一条支路经过下方灯泡，两条支路汇合后回到电源负极，电流有两条路径，两灯为并联；且开关在干路，能同时控制两盏灯，符合题目要求。
【答案】D
【知识点】并联电路、开关的作用
【点评】本题考查电路的连接方式，需准确区分串联和并联电路的特点，以及开关在干路时的控制作用，属于基础电路知识的应用，难度不大。
【难度系数】0.6

4. 关于如图所示的电路，下列说法错误的是（）

A.$S_1$、$S_2$都断开，$L_1$、$L_3$串联
B.$S_1$、$S_2$都闭合，$L_2$、$L_3$并联
C.$S_1$闭合，$S_2$断开，$L_1$、$L_3$串联
D.$S_1$断开，$S_2$闭合，$L_1$、$L_2$、$L_3$都能发光

红黄绿

4. C 【解析】$S_1$、$S_2$ 都断开时，电流从电源正极出发，经过灯泡 $L_3$、$L_1$ 回到电源负极，所以灯泡 $L_1$、$L_3$ 串联，故 A 正确。$S_1$、$S_2$ 都闭合，电流从电源正极出发后分支，一支流经灯泡 $L_3$，另一支流经开关 $S_2$、灯泡 $L_2$，然后两支汇合后共同流经 $S_1$ 回到负极，则 $L_2$、$L_3$ 并联，故 B 正确。$S_2$ 断开，$S_1$ 闭合，灯泡 $L_2$ 断路，灯泡 $L_1$ 短路，电流只经过灯泡 $L_3$，此时只有灯泡 $L_3$ 工作，故 C 错误。$S_1$ 断开，$S_2$ 闭合，灯泡 $L_2$、$L_3$ 并联，然后与 $L_1$ 串联，则 $L_1$、$L_2$、$L_3$ 都能发光，故 D 正确。

【分析】要判断各选项的正误，需根据开关的通断情况，逐一分析电流的路径，明确用电器的连接方式（串联、并联），以及是否存在短路情况。串联电路电流只有一条路径，并联电路电流有多条独立路径，短路是指用电器或电源被导线直接连通，无电流通过用电器。
【解析】
选项A：当$S_1$、$S_2$都断开时，电流从电源正极出发，依次经过$L_3$、$L_1$，回到电源负极，电流只有一条路径，因此$L_1$、$L_3$串联，A说法正确。
选项B：当$S_1$、$S_2$都闭合时，电流从电源正极出发后分为两支：一支经过$L_3$，另一支经过$S_2$、$L_2$，两支电流汇合后共同经过$S_1$回到电源负极，因此$L_2$、$L_3$并联，B说法正确。
选项C：当$S_1$闭合、$S_2$断开时，电流从电源正极出发，仅经过$L_3$、$S_1$回到电源负极，此时$L_1$的两端被$S_1$的导线直接连通，$L_1$被短路，只有$L_3$工作，并非$L_1$、$L_3$串联，C说法错误。
选项D：当$S_1$断开、$S_2$闭合时，电流从电源正极出发分为两支：一支经过$L_3$，另一支经过$S_2$、$L_2$，两支电流汇合后经过$L_1$回到电源负极，此时$L_2$与$L_3$并联，再与$L_1$串联，三个灯泡都有电流通过，都能发光，D说法正确。
【答案】C
【知识点】串联电路、并联电路、电路短路
【点评】本题考查电路连接方式的判断，核心是通过开关状态分析电流路径，区分串联、并联和短路，属于电学基础题型，需仔细分析每个开关组合的电流走向，避免误判。
【难度系数】0.5

5. 物理学与日常生活 如图所示的是路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。关于指示灯的连接方式，下列说法正确的是
（）

A.红灯、黄灯、绿灯是串联的
B.红灯、黄灯、绿灯是并联的
C.红灯、绿灯是并联的，黄灯和红灯串联
D.红灯、黄灯是并联的，绿灯和红灯串联

5. B

【分析】要判断交通指示灯的连接方式，需明确串联和并联电路的特点：串联电路中各用电器互相影响，无法独立工作；并联电路中各用电器互不影响，可独立工作。结合交通指示灯的实际工作情况，分析三个灯是否能单独发光。
【解析】串联电路的特点是各用电器工作时相互制约，一个用电器停止工作，其他用电器也不能正常工作；并联电路的特点是各用电器独立工作，互不影响，一个用电器的工作状态不影响其他用电器。路口的红灯、黄灯、绿灯，它们可以单独发光（如红灯亮时，黄灯和绿灯不亮；黄灯亮时，红灯和绿灯不亮；绿灯亮时，红灯和黄灯不亮），说明三者工作时互不影响，因此是并联的。所以选项B正确，A、C、D错误。
【答案】B
【知识点】电路连接方式、串联与并联
【点评】本题结合生活中的交通指示灯，考查串并联电路的判断，贴近生活实际，难度较低，属于基础电路知识的应用题目。
【难度系数】0.8

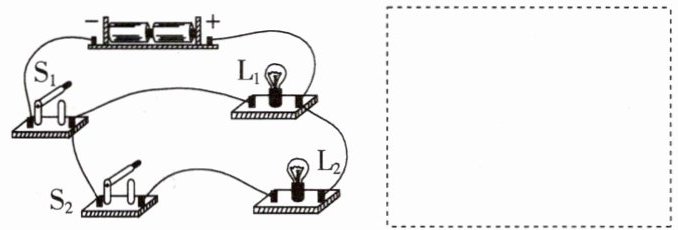

6.小明连接了下图所示的电路。请在虚线框内画出它的电路图。

6. 如下图所示

【分析】要将实物图转化为电路图，需先明确电路的连接方式：观察实物图可知，电源正极引出两条支路，一条支路仅含灯泡$ L_1 $，另一条支路含开关$ S_2 $和灯泡$ L_2 $；两条支路汇合后，经开关$ S_1 $回到电源负极，因此电路为并联电路，$ S_1 $在干路，$ S_2 $控制$ L_2 $所在支路，据此可画出对应电路图。
【解析】根据实物电路的连接，电源、开关$ S_1 $在干路，灯泡$ L_1 $直接并联在电源两端，开关$ S_2 $与灯泡$ L_2 $串联后并联在电源两端，按照电路图的规范符号，绘制出的电路图与参考答案一致。
【答案】
【知识点】电路图绘制；并联电路
【点评】本题考查根据实物图画电路图的基础能力，需先判断电路连接方式和开关作用，再规范绘制电路图，难度较低。
【难度系数】0.6

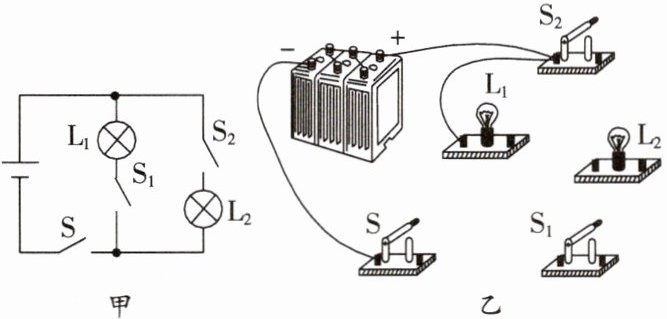

7.请按照图甲所示的电路图将图乙中的实物元件连接起来。

7. 如下图所示

【分析】首先分析图甲的电路结构：L₁与L₂并联，开关S在干路，控制整个电路；开关S₁与L₁串联，控制L₁；开关S₂与L₂串联，控制L₂。连接实物时，需对应电路图的连接关系，从电源正极出发，分两条支路，一条经S₂、L₂，另一条经L₁、S₁，两条支路汇合后经干路开关S回到电源负极，确保开关与对应用电器串联，干路开关控制总电路。
【解析】根据图甲的并联电路结构，实物连接步骤如下：1. 电源正极连接开关S₂的一个接线柱，S₂的另一个接线柱连接灯泡L₂的一个接线柱；2. 灯泡L₁的一个接线柱连接电源正极，L₁的另一个接线柱连接开关S₁的一个接线柱；3. 开关S₁的另一个接线柱与L₂的另一个接线柱连接，形成并联的两条支路；4. 干路开关S连接在两条支路的汇合点与电源负极之间，完成实物连接，结果与参考答案一致。
【答案】
【知识点】并联电路、实物电路连接、开关控制作用
【点评】本题考查根据电路图连接实物电路，核心是明确电路的连接方式和各开关的控制对象，属于电学基础操作题，需注意导线不交叉，接线正确。
【难度系数】0.5

8.请将下图中的电池、开关、L₁和L₂用导线连接起来组成并联电路，要求开关同时控制L₁和L₂。

8. 如下图所示

【分析】要组成开关同时控制L₁和L₂的并联电路，需明确：并联电路中电流有多条独立路径，开关要控制所有用电器，需将开关接在干路。解题思路：先确定电源的电流方向，从电源正极流出，经过开关后分成两条支路，分别连接L₁和L₂，最后汇合回到电源负极，确保两个灯泡并联，开关在干路控制整个电路。
【解析】连接步骤：1. 电源右侧电池的正极连接开关S的一个接线柱；2. 开关S的另一个接线柱分别连接L₁的一个接线柱和L₂的一个接线柱；3. L₁的另一个接线柱与L₂的另一个接线柱连接后，接到电源左侧电池的负极，形成开关在干路的并联电路，满足开关同时控制L₁和L₂的要求。
【答案】
【知识点】并联电路连接、电路的组成
【点评】本题考查并联电路的连接，核心是掌握开关在干路时可控制所有用电器，属于基础电路操作题，需理解并联电路的电流特点。
【难度系数】0.5
