22. 如图所示的电路,电源电压不变,闭合开关S后,灯L₁和L₂均发光,过了一段时间,一盏灯突然熄灭,而电流表和电压表的示数都不变,则发生的故障可能是 （
A.L₂断路
B.L₁断路
C.L₂短路
D.L₁短路
B
）A.L₂断路
B.L₁断路
C.L₂短路
D.L₁短路
答案
22.B
解析
【分析】首先明确电路结构：L₁与L₂并联，电压表V测量电源电压（即L₁、L₂两端的电压），电流表A测量通过L₂的电流。题目条件为：闭合开关后，一盏灯熄灭，电流表和电压表示数均不变。需结合并联电路“各支路独立工作、互不影响”的特点，逐一分析各选项故障对电路的影响。
【解析】1. 电路分析：L₁和L₂并联，电压表测电源电压，电流表测L₂支路电流。
2. 选项分析：
A选项：若L₂断路，电流表所在支路断开，电流表示数变为0，不符合“电流表示数不变”的条件，排除。
B选项：若L₁断路，L₁熄灭；并联电路各支路独立，L₂支路电压仍为电源电压，电阻不变，通过L₂的电流不变，电流表示数不变；电压表仍测电源电压，示数不变，符合题目条件。
C选项：若L₂短路，造成电源短路，两灯均熄灭，电流表会被烧坏，不符合，排除。
D选项：若L₁短路，造成电源短路，两灯均熄灭，不符合，排除。
综上，故障为L₁断路，对应选项B。
【答案】B
【知识点】并联电路特点、电路故障分析、电流表电压表使用
【点评】本题考查并联电路的故障分析，核心是利用并联电路各支路独立工作的特点，判断故障对电表和用电器的影响，是初中物理电路部分的典型题型，需熟练掌握故障分析方法。
【难度系数】0.6
【解析】1. 电路分析：L₁和L₂并联，电压表测电源电压，电流表测L₂支路电流。
2. 选项分析：
A选项：若L₂断路，电流表所在支路断开，电流表示数变为0，不符合“电流表示数不变”的条件，排除。
B选项：若L₁断路，L₁熄灭；并联电路各支路独立，L₂支路电压仍为电源电压，电阻不变，通过L₂的电流不变，电流表示数不变；电压表仍测电源电压，示数不变，符合题目条件。
C选项：若L₂短路，造成电源短路，两灯均熄灭，电流表会被烧坏，不符合，排除。
D选项：若L₁短路，造成电源短路，两灯均熄灭，不符合，排除。
综上，故障为L₁断路，对应选项B。
【答案】B
【知识点】并联电路特点、电路故障分析、电流表电压表使用
【点评】本题考查并联电路的故障分析，核心是利用并联电路各支路独立工作的特点，判断故障对电表和用电器的影响，是初中物理电路部分的典型题型，需熟练掌握故障分析方法。
【难度系数】0.6

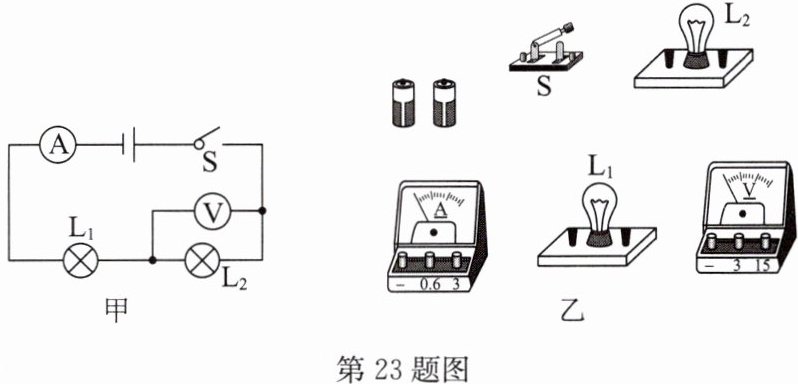

23. 根据图甲所示的电路图，将图乙中的实物电路连接起来。
答案
23.
解析
【分析】
要连接实物电路，需先分析图甲的电路结构：L₁与L₂串联，电流表串联在电路中测总电流，电压表并联在L₂两端测其电压。连接时遵循“先串后并”原则，先将电源、开关、L₂、L₁、电流表依次串联，再将电压表并联在L₂两端，同时注意电表的正负接线柱（电流“正进负出”）和量程选择（电流表选0.6A量程，电压表选3V量程，适配两节干电池的电压）。
【解析】
1. 串联主电路：从电源正极出发，依次连接开关S、灯泡L₂、灯泡L₁、电流表的0.6A接线柱，最后连接电流表负接线柱到电源负极，完成串联电路的连接；
2. 并联电压表：将电压表的“3”接线柱接L₂的正接线柱，电压表的“-”接线柱接L₂的负接线柱，使电压表并联在L₂两端，完成电路连接，与参考答案一致。
【答案】
【知识点】
实物电路连接、串联电路、电流表与电压表的使用
【点评】
本题考查根据电路图连接实物电路，是电学基础题型，需掌握串联电路的连接方法和电表的正确使用规则，注重基础操作的规范性。
【难度系数】
0.6
要连接实物电路，需先分析图甲的电路结构：L₁与L₂串联，电流表串联在电路中测总电流，电压表并联在L₂两端测其电压。连接时遵循“先串后并”原则，先将电源、开关、L₂、L₁、电流表依次串联，再将电压表并联在L₂两端，同时注意电表的正负接线柱（电流“正进负出”）和量程选择（电流表选0.6A量程，电压表选3V量程，适配两节干电池的电压）。
【解析】
1. 串联主电路：从电源正极出发，依次连接开关S、灯泡L₂、灯泡L₁、电流表的0.6A接线柱，最后连接电流表负接线柱到电源负极，完成串联电路的连接；
2. 并联电压表：将电压表的“3”接线柱接L₂的正接线柱，电压表的“-”接线柱接L₂的负接线柱，使电压表并联在L₂两端，完成电路连接，与参考答案一致。
【答案】
【知识点】
实物电路连接、串联电路、电流表与电压表的使用
【点评】
本题考查根据电路图连接实物电路，是电学基础题型，需掌握串联电路的连接方法和电表的正确使用规则，注重基础操作的规范性。
【难度系数】
0.6

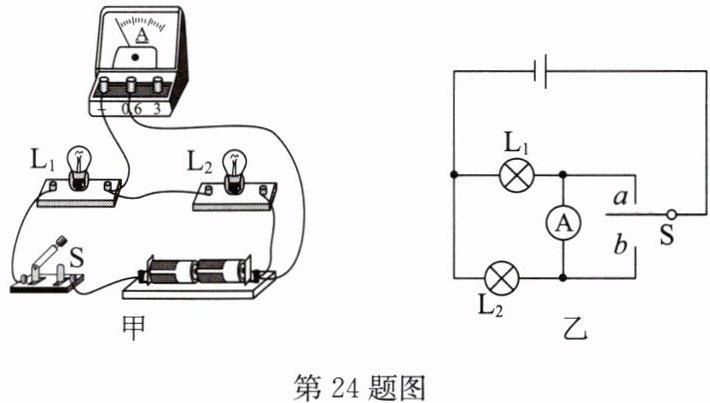

24. 同学们做“探究并联电路的电流规律”的实验，用两节干电池串联作为电源，连接了如图甲所示电路.
(1)电路连接时开关应
(2)若只改动甲图电路中一根导线就能使两灯并联，并且电流表测干路电流，请在要移接的导线上打上“×”，并画出改动后的导线.
(3)为更方便地测出两支路的电流，小明找来一个单刀双掷开关，设计了如图乙所示的电路，当开关S接a时，电流表可测通过
(1)电路连接时开关应
断开
，否则图甲电路连接完最后一根导线时会出现L₂
（填“L₁”或“L₂”）不亮，电流表有
（填“有”或“无”）示数.(2)若只改动甲图电路中一根导线就能使两灯并联，并且电流表测干路电流，请在要移接的导线上打上“×”，并画出改动后的导线.
(3)为更方便地测出两支路的电流，小明找来一个单刀双掷开关，设计了如图乙所示的电路，当开关S接a时，电流表可测通过
L₂
（填“L₁”或“L₂”）的电流；那么当开关S接b时，请判断电流表能否正常测量通过另一条支路的电流，并说明理由：电流表不能正常测量通过另一条支路的电流，因为电流表的正、负接线柱接反了
.答案
24.(1)断开 L₂ 有
(2)如答图所示
(3)L₂ 电流表不能正常测量通过另一条支路的电流，因为电流表的正、负接线柱接反了
解析
【分析】
本题围绕“探究并联电路的电流规律”实验展开，需结合电路连接安全规则、短路判断、电流表使用规则分析各问题：
(1) 电路连接时开关断开是为避免短路；分析甲图电流路径，判断被短路的灯泡及电流表是否有示数。
(2) 要使两灯并联且电流表测干路电流，需调整导线让电流分两支路，电流表在干路。
(3) 分析乙图开关接a、b时电流表的连接对象，结合电流表“正进负出”的规则判断测量是否正常。
【解析】
(1) 电路连接时，为防止连接过程中发生短路，开关应断开；观察甲图，连接完最后一根导线时，L₂被电流表短路，因此L₂不亮，电流经电流表、L₁、开关回到电源负极，电流表有示数。

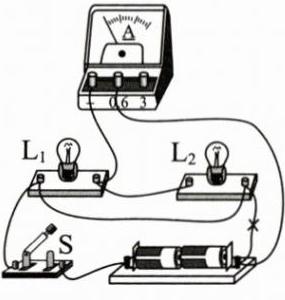

(2) 改动方法：在连接L₂左端与L₁右端的导线上打“×”，将该导线改接到L₁左端的接线柱上，此时电流分为两支，分别经过L₁、L₂，汇合后经电流表、开关回到电源负极，两灯并联，电流表测干路电流。
(3) 开关S接a时，电流表与L₂串联，测L₂的电流；开关S接b时，电流表与L₁串联，但电流从电流表的负接线柱流入、正接线柱流出，违反电流表“正进负出”的使用规则，因此不能正常测量。
【答案】
24.(1)断开 L₂ 有
(2)如答图所示
(3)L₂ 电流表不能正常测量通过另一条支路的电流，因为电流表的正、负接线柱接反了
【知识点】
并联电路电流规律、电路连接、电流表使用
【点评】
本题考查电学实验的基础操作，涵盖电路安全连接、短路判断、电流表使用等核心知识点，是并联电路实验的典型基础题。
【难度系数】
0.5
本题围绕“探究并联电路的电流规律”实验展开，需结合电路连接安全规则、短路判断、电流表使用规则分析各问题：
(1) 电路连接时开关断开是为避免短路；分析甲图电流路径，判断被短路的灯泡及电流表是否有示数。
(2) 要使两灯并联且电流表测干路电流，需调整导线让电流分两支路，电流表在干路。
(3) 分析乙图开关接a、b时电流表的连接对象，结合电流表“正进负出”的规则判断测量是否正常。
【解析】
(1) 电路连接时，为防止连接过程中发生短路，开关应断开；观察甲图，连接完最后一根导线时，L₂被电流表短路，因此L₂不亮，电流经电流表、L₁、开关回到电源负极，电流表有示数。
(2) 改动方法：在连接L₂左端与L₁右端的导线上打“×”，将该导线改接到L₁左端的接线柱上，此时电流分为两支，分别经过L₁、L₂，汇合后经电流表、开关回到电源负极，两灯并联，电流表测干路电流。
(3) 开关S接a时，电流表与L₂串联，测L₂的电流；开关S接b时，电流表与L₁串联，但电流从电流表的负接线柱流入、正接线柱流出，违反电流表“正进负出”的使用规则，因此不能正常测量。
【答案】
24.(1)断开 L₂ 有
(2)如答图所示
(3)L₂ 电流表不能正常测量通过另一条支路的电流，因为电流表的正、负接线柱接反了
【知识点】
并联电路电流规律、电路连接、电流表使用
【点评】
本题考查电学实验的基础操作，涵盖电路安全连接、短路判断、电流表使用等核心知识点，是并联电路实验的典型基础题。
【难度系数】
0.5

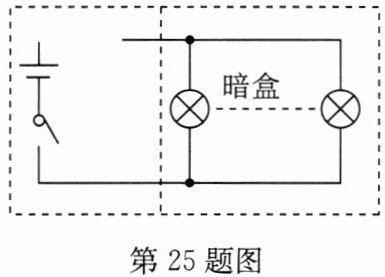

25. 如图所示,暗盒内有若干只规格相同的小彩灯并联后接到暗盒外的电源上,为了判断暗盒内小彩灯的数目,现提供一只与暗盒内规格相同的小彩灯、两只电流表和若干导线,请你用所提供的器材,画出你所设计的电路图并说明方法.
答案
25.连接电路如答图所示
,闭合开关,读出电流表 A 的示数为 I,电流表 A₁ 的示数为 I₁,则暗盒内小彩灯的数目 $n=\frac{I}{I_1}-1$.解析
【分析】要判断暗盒内并联小彩灯的数目，需利用并联电路的电流特点：各支路电压相等，规格相同的小彩灯电阻相同，根据欧姆定律，各支路电流也相等。我们将一只相同规格的小彩灯与电流表A₁串联作为一条支路，该支路与暗盒内所有小彩灯的支路并联，干路用电流表A测量总电流，通过测量支路电流和总电流即可计算暗盒内彩灯数量。
【解析】1. 电路设计：如答图所示，将外接小彩灯与电流表A₁串联成一条支路，该支路与暗盒内小彩灯支路并联，干路接入电流表A、开关和电源，组成完整电路。2. 测量步骤：闭合开关，读出干路电流表A的示数为总电流I，读出支路电流表A₁的示数为单条支路电流I₁。3. 计算推导：因所有小彩灯规格相同，并联时电压相同，故每条支路电流均为I₁；干路电流I等于（暗盒内彩灯数n + 外接1个彩灯）的总电流，即$I=(n+1)I_1$，因此暗盒内小彩灯数目$n=\frac{I}{I_1}-1$。
【答案】连接电路如答图所示，闭合开关，读出电流表A的示数为I，电流表A₁的示数为I₁，则暗盒内小彩灯的数目 $n=\frac{I}{I_1}-1$。
【知识点】并联电路电流规律、欧姆定律
【点评】本题结合并联电路电流特点与相同用电器的电流特性，通过设计测量电路解决实际问题，考查学生对并联规律的应用及电路设计能力。
【难度系数】0.5
【解析】1. 电路设计：如答图所示，将外接小彩灯与电流表A₁串联成一条支路，该支路与暗盒内小彩灯支路并联，干路接入电流表A、开关和电源，组成完整电路。2. 测量步骤：闭合开关，读出干路电流表A的示数为总电流I，读出支路电流表A₁的示数为单条支路电流I₁。3. 计算推导：因所有小彩灯规格相同，并联时电压相同，故每条支路电流均为I₁；干路电流I等于（暗盒内彩灯数n + 外接1个彩灯）的总电流，即$I=(n+1)I_1$，因此暗盒内小彩灯数目$n=\frac{I}{I_1}-1$。
【答案】连接电路如答图所示，闭合开关，读出电流表A的示数为I，电流表A₁的示数为I₁，则暗盒内小彩灯的数目 $n=\frac{I}{I_1}-1$。
【知识点】并联电路电流规律、欧姆定律
【点评】本题结合并联电路电流特点与相同用电器的电流特性，通过设计测量电路解决实际问题，考查学生对并联规律的应用及电路设计能力。
【难度系数】0.5
