10. 将灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联后接到电池组的正、负极上，若发现灯泡$\mathrm{L}_{1}$比灯泡$\mathrm{L}_{2}$亮，则 （ ）
A. 灯泡$\mathrm{L}_{1}$两端电压大于灯泡$\mathrm{L}_{2}$两端电压
B. 灯泡$\mathrm{L}_{1}$两端电压等于灯泡$\mathrm{L}_{2}$两端电压
C. 灯泡$\mathrm{L}_{1}$两端电压小于灯泡$\mathrm{L}_{2}$两端电压
D. 不能比较两灯泡两端的电压大小

B

11. 某电路中有两盏灯、一个开关、一个电源。闭合开关，两盏灯都正常发光。要判断这两盏灯是串联还是并联，有四名同学分别设计了探究实验。下列实验结果中可以判断这两盏灯一定是串联的是（ ）
A. 用开关能同时控制这两盏灯的发光与不发光
B. 用电流表分别测出这两盏灯都正常发光时的电流，电流相等
C. 用电压表分别测出这两盏灯都正常发光时其两端的电压，电压相等
D. 用电压表分别测出这两盏灯都正常发光时其两端的电压，电压不相等

D

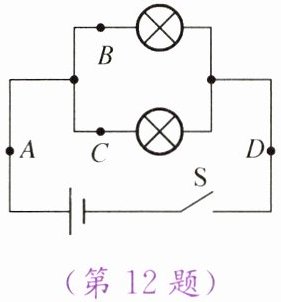

12. 如图所示的电路,闭合开关S,下列关于A、B、C、D四点处电流大小的关系中不正确的是
（ ）
A. $I_A ＞ I_D$
B. $I_C ＜ I_D$
C. $I_A = I_D$
D. $I_A ＞ I_B$

（第12题）
（第13题）

A

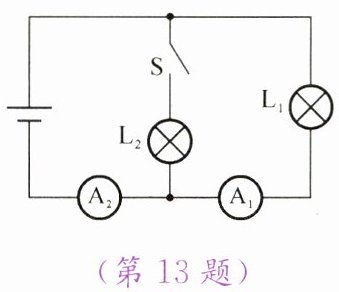

13. 如图所示，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$是相同的两只灯泡，开关$\mathrm{S}$闭合后，电流表 （ ）
A. $\mathrm{ circled A}_{1}$与$\mathrm{ circled A}_{2}$的示数仍然相等
B. $\mathrm{ circled A}_{1}$的示数变小
C. $\mathrm{ circled A}_{2}$的示数变小
D. $\mathrm{ circled A}_{2}$的示数变大

D

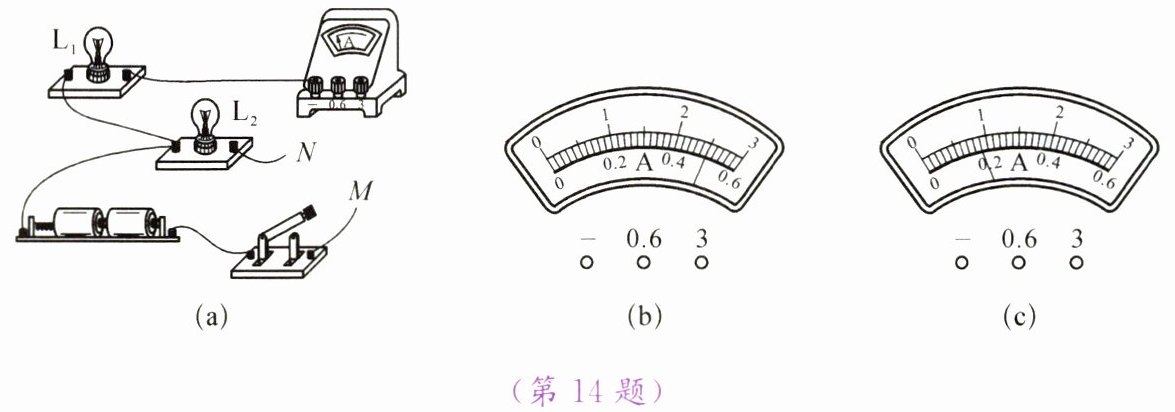

14. 如图(a)所示，电源能够正常稳定地持续供电。
（1）将线头 M、N 都接到电流表的“0.6”接线柱上，若闭合开关，电流表的示数如图(b)所示，则电流表测的是灯泡________中的电流，大小为________A。
（2）将线头 M 接到电流表的“3”接线柱上、N 接到电流表的“－”接线柱上，若电流表的示数如图(c)所示，则此时电流表的示数为________ A；与题(1)中的电流表的示数相减得到的电流是流过灯泡________中的电流，大小为________A。

（第14题）

L₁
; 0.5
; 0.9
; L₂
; 0.4
