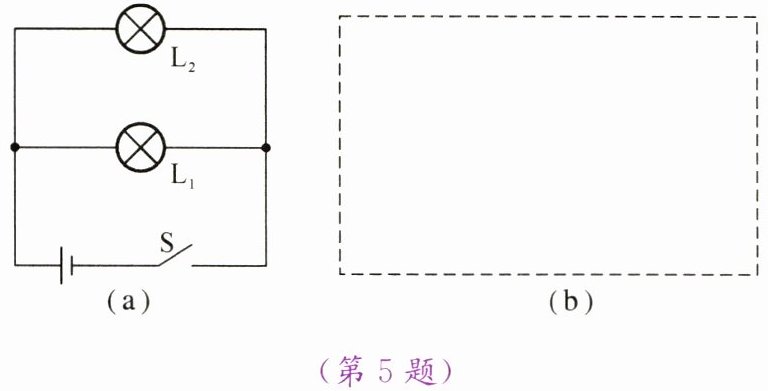

5. 小明用如图(a)所示的电路研究并联电路特点，闭合开关后，发现灯泡$\mathrm{L}_{1}$较亮，灯泡$\mathrm{L}_{2}$较暗。他对这一现象的解释是：离电源较近的灯泡两端电压较高，因此灯泡$\mathrm{L}_{1}$较亮。小芳认为小明的解释是错误的，她利用图中的器材设计了一个实验，并根据实验现象说明小明的解释是错误的。请你回答下列问题：

（1）在图(b)虚线框中，画出小芳所设计的实验电路图。
（2）根据实验现象简要说明小明的解释是错误的。

; 开关闭合后，依然L₁较亮、L₂较暗，说明小明说法是错误的

6. 小红家有一台电视机、一台洗衣机、两盏照明灯，它们工作时的电流分别为 200 mA、1 A、300 mA 和 250 mA。当这些用电器同时工作时，干路中的电流是________A。

1.75

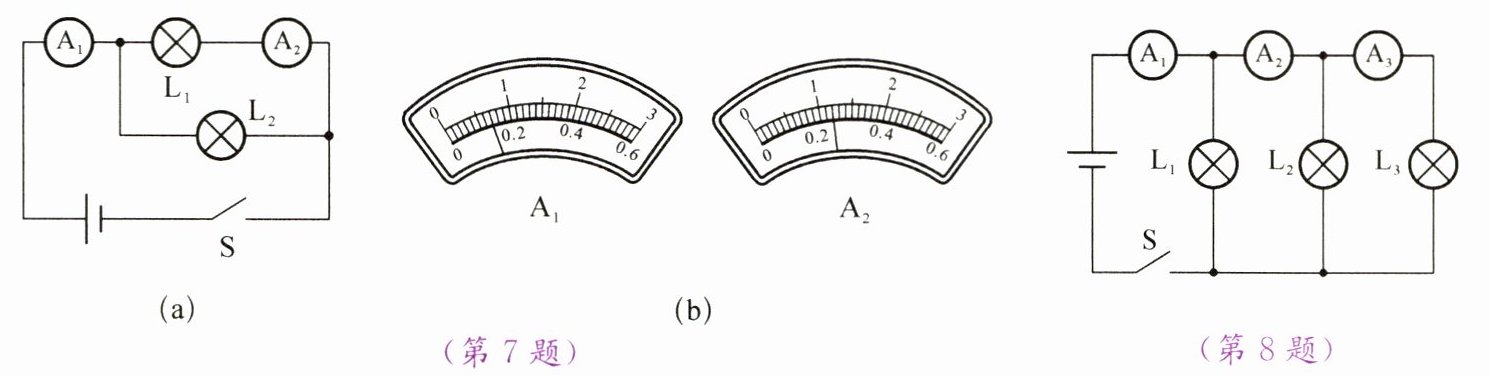

7. 如图(a)所示,电流表$\textcircled{A}_1$、$\textcircled{A}_2$ 的指针位置如图(b)所示,电流表$\textcircled{A}_1$ 使用的量程是________A,示数是________A;电流表$\textcircled{A}_2$ 使用的量程是________A,示数是________A;通过$\mathrm{L}_2$的电流是________A。

(第7题) (第8题)

0～3
; 0.7
; 0～0.6
; 0.24
; 0.46

8. 在如图所示的电路中,闭合开关 S,电流表$\textcircled{A}_{3}$测量的是灯泡________中的电流,$\textcircled{A}_{2}$测量的是灯泡________中的电流。若电流表$\textcircled{A}_{1}$和$\textcircled{A}_{2}$的示数分别为0.9 A和0.5 A,则$\mathrm{L}_{1}$中的电流为________A。

$ L_3 $ ; $ L_2和L_3 $ ; 0.4

9. 两盏灯与电源、开关组成一个电路，闭合开关后，若用电流表测得两盏灯中的电流相等，则两盏灯的连接方式为（ ）
A. 一定是串联
B. 一定是并联
C. 可能是串联，也可能是并联
D. 不可能是并联

C
