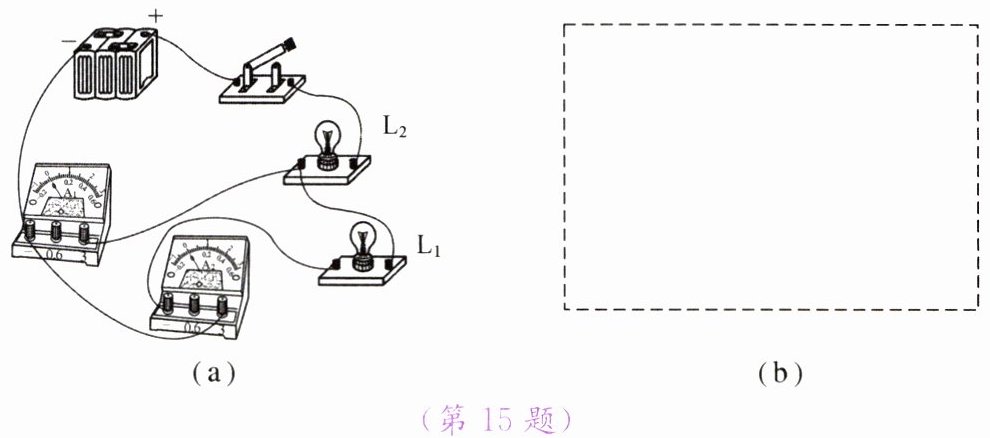

15. 在“用电流表测电流”的实验中，小明连接的电路如图(a)所示。
（1）闭合开关，观察到灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的发光情况是________。
（2）针对上述现象，该电路存在的问题是________。
（3）请在原图上只改动一根导线，使两只电流表分别测量干路和支路的电流。（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不允许交叉）
（4）在图(b)虚线框中画出改正后的电路图。

（第15题）

灯泡L₁被短路
; 灯泡L₁不发光，L₂发光
;
;

1. 1780年，意大利生理学家伽伐尼在解剖青蛙时偶然发现，解剖刀触及青蛙的股神经时，蛙腿会猛烈痉挛。后来，物理学家伏打针对这一现象发明了最早的电池，人们把他发明的电池叫作________。由此，开启了人类研究电池、使用电池的时代。

伏打电堆

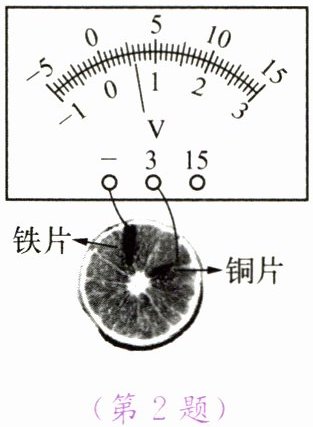

2. 取一个橙子，把铜片、铁片插入其中，这样就制成了一个水果电池。如图所示，用电压表可以测量其电压。下列说法中正确的是 （ ）
A. 铁片是水果电池的正极
B. 两个相同水果电池串联后可提供更高电压
C. 该水果电池的电压是 3 V
D. 水果电池将内能转化为电能

B

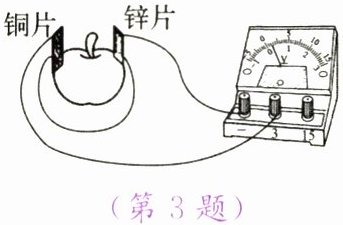

3. 如图所示，在“探究水果电池电压与哪些因素有关”实验中，小华作出如下猜想。
猜想一:水果电池电压与水果种类有关。

猜想二:水果电池电压与两电极间距离有关。
猜想三:水果电池电压与两电极插入水果的深度有关。

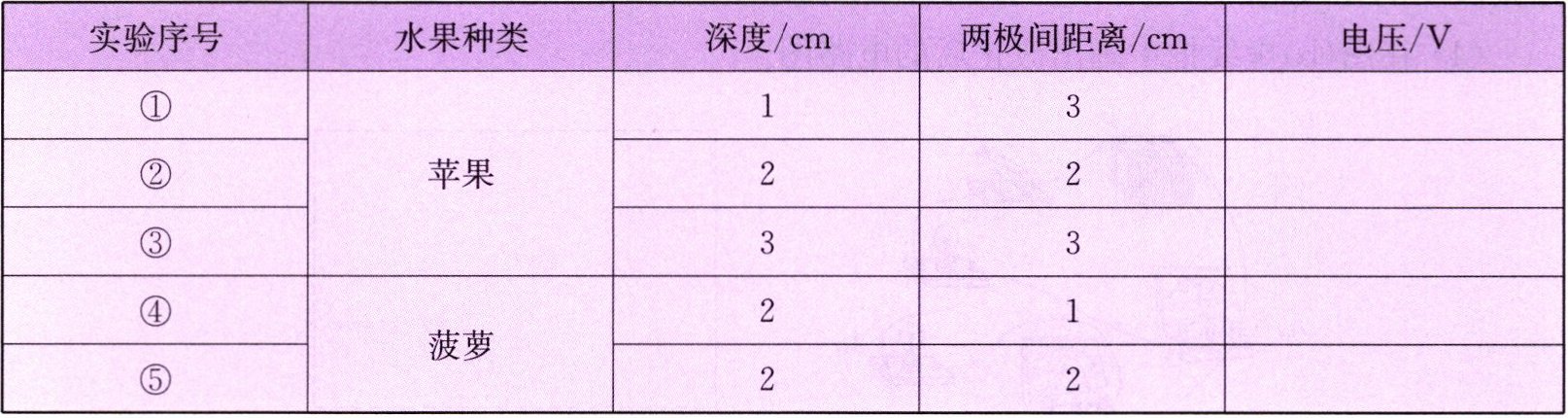

（1）为了验证上述猜想是否正确，小华设计了如下准备实验和记录的表格(表1)。
表1

a. 为验证猜想一，应做编号为________的实验；b. 为验证猜想二，应做编号为________的实验。
（2）实验中观察电压表指针的偏转情况正常，该电池的________片是它的正极。

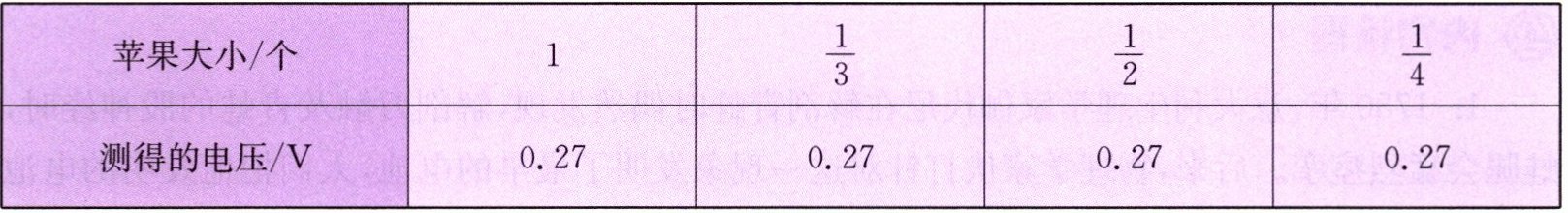

（3）小华又提出猜想四:水果电池电压大小与水果大小有关。她将苹果依次切去一部分来做实验，数据记录如表2所示。
表2

该实验说明______________________________________。

;
;
;
;
; ②⑤
; ④⑤
; 铜
; 水果电池电压大小与水果大小无关
