1. 人站在地面上用如图1所示的滑轮组提起重物，画出绳子的绕法。
答案
解析
【解析】
人站在地面上，拉力方向向下，绳子绕法为：从人手处开始，先绕过动滑轮，再绕过定滑轮，使绳子自由端向下，以此提起重物。
【答案】
如参考答案图所示（）
【知识点】
滑轮组绕线方法
【点评】
本题需根据人站在地面的条件确定拉力方向，进而完成滑轮组绕线，掌握滑轮组绕线的受力方向要求是解题核心。
【难度系数】
0.7
人站在地面上，拉力方向向下，绳子绕法为：从人手处开始，先绕过动滑轮，再绕过定滑轮，使绳子自由端向下，以此提起重物。
【答案】
如参考答案图所示（
）【知识点】
滑轮组绕线方法
【点评】
本题需根据人站在地面的条件确定拉力方向，进而完成滑轮组绕线，掌握滑轮组绕线的受力方向要求是解题核心。
【难度系数】
0.7
2. 物体在杠杆AOBC作用下在图2所示的位置静止（O为支点），试画出作用在C点使杠杆在图示位置平衡的最小动力$ F_{1} $的示意图。
答案
解析
【解析】
根据杠杆平衡条件$F_1L_1=F_2L_2$，在阻力和阻力臂大小一定时，动力臂越长，动力越小。因此连接支点O与C点，OC为最长的动力臂；过C点作垂直于OC向上的力$F_1$，该力即为使杠杆在图示位置平衡的最小动力。
【答案】
示意图：连接OC，过C点作垂直于OC向上的带箭头线段，标注$F_1$（与参考答案图示一致）
【知识点】
杠杆平衡条件，最小动力的画法
【点评】
本题考查杠杆最小动力的绘制，核心是明确“支点到动力作用点的距离为最长动力臂”这一关键，结合杠杆平衡条件确定动力方向，是杠杆平衡类问题的典型考查形式。
【难度系数】
0.6
根据杠杆平衡条件$F_1L_1=F_2L_2$，在阻力和阻力臂大小一定时，动力臂越长，动力越小。因此连接支点O与C点，OC为最长的动力臂；过C点作垂直于OC向上的力$F_1$，该力即为使杠杆在图示位置平衡的最小动力。
【答案】
示意图：连接OC，过C点作垂直于OC向上的带箭头线段，标注$F_1$（与参考答案图示一致）
【知识点】
杠杆平衡条件，最小动力的画法
【点评】
本题考查杠杆最小动力的绘制，核心是明确“支点到动力作用点的距离为最长动力臂”这一关键，结合杠杆平衡条件确定动力方向，是杠杆平衡类问题的典型考查形式。
【难度系数】
0.6
3. 图3所示的是一台活塞式抽水机，在C处用力便可取水，请画出作用在C处所用最小力的示意图。
答案
解析
【解析】
根据杠杆平衡条件 $F_1L_1=F_2L_2$，在阻力和阻力臂一定时，动力臂越长，动力越小。以O为支点，OC为最长动力臂，过C点作垂直于OC向下的力，此力为最小力，画出该力的示意图。
【答案】
示意图：过C点作垂直于OC向下的带箭头线段，标注力F（对应参考答案图示）
【知识点】
杠杆平衡条件，力的示意图
【点评】
本题考查杠杆最小力的作图，核心是利用杠杆平衡条件确定最长动力臂，明确力与力臂垂直的关系。
【难度系数】
0.3
根据杠杆平衡条件 $F_1L_1=F_2L_2$，在阻力和阻力臂一定时，动力臂越长，动力越小。以O为支点，OC为最长动力臂，过C点作垂直于OC向下的力，此力为最小力，画出该力的示意图。
【答案】
示意图：过C点作垂直于OC向下的带箭头线段，标注力F（对应参考答案图示）
【知识点】
杠杆平衡条件，力的示意图
【点评】
本题考查杠杆最小力的作图，核心是利用杠杆平衡条件确定最长动力臂，明确力与力臂垂直的关系。
【难度系数】
0.3
4. 如图4所示，一辆汽车不慎陷入泥坑中难以脱困，司机找来了两个滑轮和一根足够长的绳子，请你用笔画线代替绳子在图中画出最省力的绕法拉动汽车。
答案
解析
【解析】
要使拉动汽车最省力，需让动滑轮上承担拉力的绳子段数最多，绕绳时应从动滑轮的挂钩开始，先绕过左侧的定滑轮，再绕回右侧的动滑轮，此时动滑轮上有3段绳子，拉力为总阻力的$\frac{1}{3}$，为最省力的绕法。
【答案】
绕绳方式如图所示（绳子一端固定在动滑轮挂钩上，绕过左侧定滑轮，再绕回右侧动滑轮，自由端向左下方拉动），对应参考答案中的图示。
【知识点】
滑轮组的省力绕制
【点评】
本题考查滑轮组的实际应用，关键是明确最省力绕法的原则：动滑轮上的绳子段数越多越省力，掌握滑轮组绕线的基本技巧即可解题。
【难度系数】
0.6
要使拉动汽车最省力，需让动滑轮上承担拉力的绳子段数最多，绕绳时应从动滑轮的挂钩开始，先绕过左侧的定滑轮，再绕回右侧的动滑轮，此时动滑轮上有3段绳子，拉力为总阻力的$\frac{1}{3}$，为最省力的绕法。
【答案】
绕绳方式如图所示（绳子一端固定在动滑轮挂钩上，绕过左侧定滑轮，再绕回右侧动滑轮，自由端向左下方拉动），对应参考答案中的图示。
【知识点】
滑轮组的省力绕制
【点评】
本题考查滑轮组的实际应用，关键是明确最省力绕法的原则：动滑轮上的绳子段数越多越省力，掌握滑轮组绕线的基本技巧即可解题。
【难度系数】
0.6

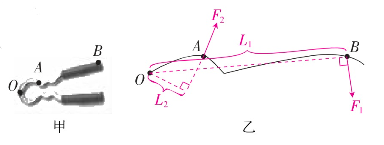

5. 提升题图5甲所示的是一个核桃夹，其中OAB可以看成是一个杠杆，其简化示意图如图5乙所示，O点是支点，A点是阻力的作用点，B点是动力的作用点。请在图乙中画出夹核桃时，作用在A点的阻力$ F_{2} $的阻力臂$ L_{2} $，以及作用在B点的最小动力$ F_{1} $。
答案
解析
【解析】
① 阻力臂$L_{2}$：从支点$O$向阻力$F_{2}$的作用线作垂线，垂线段的长度即为阻力臂$L_{2}$；
② 最小动力$F_{1}$：根据杠杆平衡条件$F_{1}L_{1}=F_{2}L_{2}$，在阻力和阻力臂一定时，动力臂越长，动力越小。连接$OB$，$OB$为最长的动力臂，过$B$点作垂直于$OB$的力，方向为使杠杆绕$O$点顺时针转动（夹核桃的方向），此力即为最小动力$F_{1}$。
【答案】
如图所示（对应参考答案中的作图）
【知识点】
力臂的画法、杠杆最小动力的确定
【点评】
本题考查杠杆的作图问题，需熟练掌握力臂的定义及杠杆平衡条件的应用，确定最长动力臂是画出最小动力的核心。
【难度系数】
0.6
① 阻力臂$L_{2}$：从支点$O$向阻力$F_{2}$的作用线作垂线，垂线段的长度即为阻力臂$L_{2}$；
② 最小动力$F_{1}$：根据杠杆平衡条件$F_{1}L_{1}=F_{2}L_{2}$，在阻力和阻力臂一定时，动力臂越长，动力越小。连接$OB$，$OB$为最长的动力臂，过$B$点作垂直于$OB$的力，方向为使杠杆绕$O$点顺时针转动（夹核桃的方向），此力即为最小动力$F_{1}$。
【答案】
如图所示（对应参考答案中的作图）
【知识点】
力臂的画法、杠杆最小动力的确定
【点评】
本题考查杠杆的作图问题，需熟练掌握力臂的定义及杠杆平衡条件的应用，确定最长动力臂是画出最小动力的核心。
【难度系数】
0.6
6. 图6所示的是一款弯月形灯头的台灯，用手拨动灯头可以绕O点转动，试画出向下拨动灯头时最小力F的示意图及相应的力臂L。
答案
解析
【解析】
根据杠杆平衡条件 $F_1L_1=F_2L_2$，在阻力和阻力臂一定时，动力臂越长，动力越小。因此，最长动力臂为支点O到灯头最远端的连线，过该远端点作垂直于该连线向下的力F；从支点O向力F的作用线作垂线段，即为力臂L。
【答案】
如图所示：
【知识点】
杠杆平衡条件应用、力臂的画法
【点评】
本题考查杠杆中最小力的画法，关键是明确最长动力臂的确定方法，即支点到动力作用点的距离为最长动力臂，此时动力最小。
【难度系数】
0.6
根据杠杆平衡条件 $F_1L_1=F_2L_2$，在阻力和阻力臂一定时，动力臂越长，动力越小。因此，最长动力臂为支点O到灯头最远端的连线，过该远端点作垂直于该连线向下的力F；从支点O向力F的作用线作垂线段，即为力臂L。
【答案】
如图所示：
【知识点】
杠杆平衡条件应用、力臂的画法
【点评】
本题考查杠杆中最小力的画法，关键是明确最长动力臂的确定方法，即支点到动力作用点的距离为最长动力臂，此时动力最小。
【难度系数】
0.6
