2026年经纶学典学霸题中题九年级物理下册苏科版第30页答案

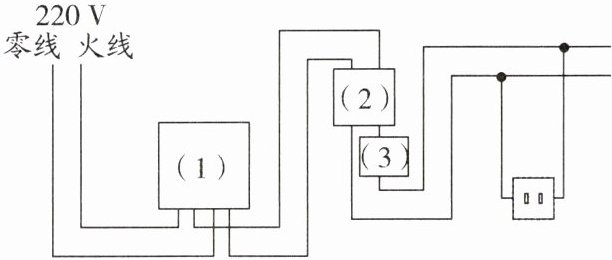

1. 输电线进户后，经过电路元件再连接用电器，图中(1)、(2)、(3)内的元件分别是 (
B
)


A.电能表、熔丝熔断器、总开关
B.电能表、总开关、熔丝熔断器
C.总开关、电能表、熔丝熔断器
D.熔丝熔断器、总开关、电能表

答案

1.B

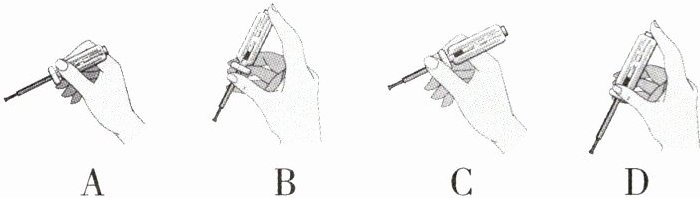

2. 回归教材变式如图所示是上端有金属帽的测电笔的四种使用方法，其中使用方法正确的是 (
D
)

答案

2.D
3. 小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，他用测电笔插入书桌边的插座孔进行检查，发现其中两个孔都能使测电笔的氖管发光。故障原因可能是 (
B
)

A.进户线火线上的熔丝熔断器烧断
B.进户线零线断了
C.电路发生了短路
D.书桌边的插座与火线断开

答案

3.B
4. (2025·威海中考)家庭电路的部分电路如图所示，进户线
甲
(填“甲”或“乙”)是火线；只闭合开关 S₁，L₁ 正常发光，再闭合开关 S₂，L₁ 马上熄灭，如果故障出在 L₂ 上，则可能是 L₂
短路
。

答案

4.甲 短路 解析：为了用电安全，开关应接火线，由图可知甲是火线.只闭合开关S₁，L₁正常发光，再闭合开关S₂，L₁马上熄灭，由于并联电路互不影响，所以L₂不可能断路，当L₂发生短路会造成整个电路短路，L₁熄灭，所以故障可能为L₂短路.
5. (2025·连云港中考)如图所示，请用笔画线代替导线将电灯和开关接到电路中。

答案


5.如图所示
　　　　　　
6. (2025·深圳中考)金辉同学若通过三孔插座给机器人充电，插座由单独的开关控制。请在图中用笔画线表示导线将三孔插座和开关连接在家庭电路中。

答案


6.如图所示
　　　　　　

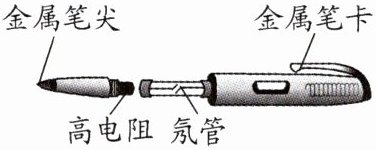

7. 一种测电笔的构造如图所示，下列关于它的作用和使用描述正确的是 (
B
)


A.测电笔可用来测试物体是带正电还是带负电
B.测电笔通常也用来检查电气设备的外壳是否带电
C.使用时手指不能碰到笔尾金属笔卡
D.使用时人不会触电是因为测电笔氖管中的氖气不会导电

答案

7.B
