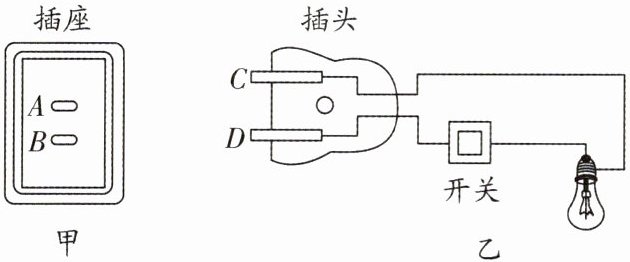

8. (2025·天津中考)图甲是小明房间的一个插座，用测电笔测试 A 孔时氖管发光。他想把图乙中插头插入插座中，下列说法正确的是 (
B
)


A.A 孔与零线相连
B.D 脚插入 A 孔更安全
C.D 脚插入 B 孔更安全
D.D 脚插入 A 孔和 B 孔同样安全

答案

8.B

解析

用测电笔测试A孔时氖管发光，说明A孔与火线相连，则B孔与零线相连。为保证安全，开关应接在火线与用电器之间，由图乙可知，开关与D脚相连，所以D脚应插入火线（A孔），这样开关断开时能切断火线，更安全。
B
9. (2025·苏州姑苏区一模)如图所示，在进户线的干路上串联一只标有“220 V 40 W”的校验灯 L₂，检查 L₁ 所在支路情况，下列说法正确的是 (
C
)


A.若闭合 S 时发现 L₁、L₂ 都不亮，说明 L₁ 所在支路短路
B.若闭合 S 时发现 L₁ 不亮，L₂ 正常发光，说明 L₁ 所在支路断路
C.若闭合 S 时发现 L₁、L₂ 都发光但较暗，说明 L₁ 所在支路正常
D.若闭合 S 时发现 L₁ 不亮，L₂ 正常发光，此时用测电笔接触 B 点，氖管会发光

答案

9.C 解析：A.若闭合开关S时，发现L₁、L₂都不亮，说明电路出现了断路现象，即L₁所在支路断路，故A错误；B.若闭合S时发现L₁不亮，L₂正常发光，这说明校验灯两端的电压为220V，所以故障是L₁所在支路短路，故B错误；C.若闭合开关S时，发现L₁、L₂都发光，但较暗，说明电路是通路，因此L₁所在支路正常，故C正确；D.若闭合开关S时，发现L₁不亮，L₂正常发光，此时用测电笔接触B点，B点与零线相连，氖管不会发光，故D错误.故选C.
10. 核心素养科学思维(2024·南通崇川区二模)小明家新装修的房子，有一盏节能灯在关灯时仍能发出微弱的光。爸爸说应该是该灯开关接在零线上造成的，他打开墙上的开关盒和天花板上的灯线盒，如图所示，用测电笔测试 a、b、c、d 四个接线柱，下列操作和现象，能证明爸爸判断正确的是 (
D
)


A.断开开关，接触 a、b 时氖管一亮一暗
B.闭合开关，接触 c、d 时氖管一亮一暗
C.闭合开关，接触 a、b 时氖管均发光
D.断开开关，接触 c、d 时氖管均发光

答案

10.D 解析：A.断开开关时，无论开关接火线还是零线，测电笔接触a、b都是一亮一暗，A无法判断；D.断开开关时，开关接火线，测电笔接触c、d都不亮，开关接零线，测电笔接触c、d都亮，D可以判断.B.闭合开关时，无论开关接火线还是零线，测电笔接触c、d都是一亮一暗，B无法判断；C.闭合开关时，开关接火线时，测电笔接触a、b都亮，C判断错误.故选D.

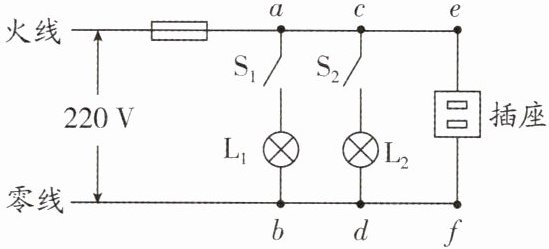

11. 如图所示的电路是家庭电路的一部分，某同学发现：①闭合开关 S₁，灯 L₁ 亮；②再闭合开关 S₂，灯 L₁ 亮，灯 L₂ 不亮；③用测电笔测 a、b、c、d、e、f 六个接线点，测电笔只在 b 点不发光。若电路中只有一处故障，将灯 L₁ 和灯 L₂ 取下互换位置后，灯 L₂
会
(填“会”或“不会”)发光，插座上再接入一个用电器，
不能
(填“能”或“不能”)正常工作。

答案

11.会 不能 解析：闭合S₁，灯L₁亮，电路中有电流，说明电路为通路，从熔丝熔断器→a→S₁→L₁→b以及b点左侧的零线都没有断路；再闭合S₂，灯L₂不亮，灯L₂不亮的原因有两种可能：一个是断路、一个是短路；若灯L₂短路，电路的电流会很大，将熔丝熔断器烧断，灯L₁也不会发光，说明电路存在断路；用测电笔测a、b、c、d、e、f六个接线点，测电笔只在b点不发光，说明在d与b之间发生了断路现象；将灯L₁和灯L₂取下互换位置后，灯L₂会发光，灯L₁不会发光.插座上再接入一个用电器，由于b、d之间是断开的，所以不能正常工作.

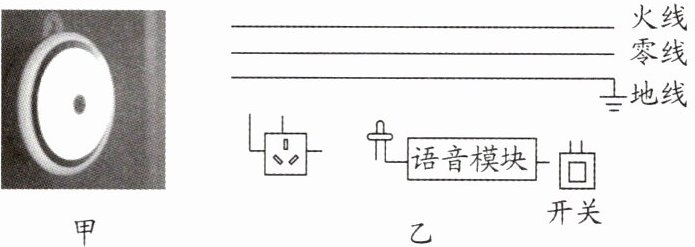

12. 新素材创新装置如图甲所示是一款智能语音控制小夜灯，且带有插座，小夜灯自带语音模块；小夜灯和三孔插座由开关控制，并且可以独立工作。请将图乙电路补充完整。

答案


12.如图所示
　　　　　　音模叵开关

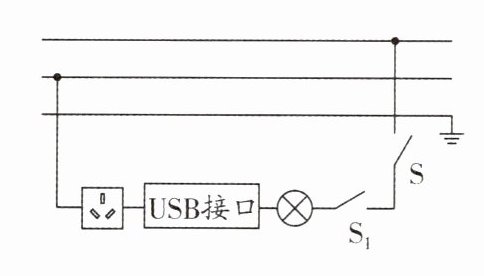

13. 一款新式无线插座转换器，开关 S 断开时，照明灯、USB 接口、插座均不能工作；只闭合开关 S 时，照明灯不发光，但 USB 接口、插座均能正常使用；如果 USB 接口损坏，开关 S 和 S₁ 闭合时，照明灯发光、插座能正常供电。如图是该插座转换器内部的局部电路图，根据上述现象，将电路连接完整。

答案


13.如图所示
　　　　　　囤USB接
解析：由题意分析可知，插座、照明灯、USB接口可独立工作，为并联，开关S断开时，照明灯、USB接口、插座均不能工作，则开关S处于干路，闭合开关S，不闭合开关S₁，照明灯不发光，所以S₁控制照明灯.
