6.(2024·福建中考)小闽设计的车载可加热果蔬搅拌机工作电路图如图
所示。电热丝的阻值R为4 Ω,电动机标有“12 V 24 W”字样。闭合开关S、S₁,电动机正常工作。
(1)求电源电压。
(2)闭合开关S、S₁,求电动机1 min内消耗的电能。
(3)闭合开关S、S₂,通电100 s,求电热丝产生的热量。
所示。电热丝的阻值R为4 Ω,电动机标有“12 V 24 W”字样。闭合开关S、S₁,电动机正常工作。(1)求电源电压。
(2)闭合开关S、S₁,求电动机1 min内消耗的电能。
(3)闭合开关S、S₂,通电100 s,求电热丝产生的热量。
答案
(1)12 V (2)1 440 J (3)3 600 J
7.(多选)某型号的电热毯有高温和低温两挡,其内部电路原理如图所示,额定电压为220 V,高温挡、低温挡的额定发热功率分别为100 W、44 W。A、B为加热电阻且阻值不变,下列说法正确的是(
A.开关S闭合、S₁断开时,电热毯处于低温挡
B.电阻A的阻值为1 100 Ω
C.该型号电热毯高温挡正常工作1 min产生的热量为6 000 J
D.该型号电热毯用高温挡加热,当实际电压为200 V时,其实际发热功率为90 W
ABC
)A.开关S闭合、S₁断开时,电热毯处于低温挡
B.电阻A的阻值为1 100 Ω
C.该型号电热毯高温挡正常工作1 min产生的热量为6 000 J
D.该型号电热毯用高温挡加热,当实际电压为200 V时,其实际发热功率为90 W
答案
7. ABC

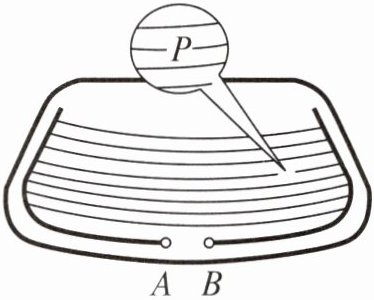

8.(2025·宁夏中考)右图是某款汽车后挡风玻璃的除雾除霜装置示意图。图中较宽的线条表示导电条(电阻不计),较窄的线条表示电阻丝。导电条A、B两端与汽车供电电路相连,供电电压为12 V,电阻丝的总电阻是1 Ω。正常工作时,通过导电条A处的电流为
12
A,电阻丝工作5 min产生的热量为$4.32×10^4$
J。若图中P处电阻丝断裂,其他电阻丝还能工作,则这些电阻丝是并联
(选填“串联”或“并联”)的。答案
8. 12 $4.32×10^4$ 并联
9.(2024·青海中考)图甲是“飞天”兴趣小组为月球科研基地工作人员设计的一款节能水暖电热毯，其主要特点是A、B两区既可以单独使用，又可以同时使用，从而达到节能高效的目的。简化电路如图乙所示，电源电压$U=220\ \mathrm{V}$，电热丝的电阻分别为$R_A$、$R_B$，$R_A=R_B=440\ \Omega$。已知水的比热容$c_{水}=4.2×10^3\ \mathrm{J/(kg·℃)}$。
(1)单独使用A区时，电热丝将电热毯中质量为0.5 kg的水从$20\ ℃$加热到$50\ ℃$，用时$600\ \mathrm{s}$。
①求水吸收的热量$Q_{吸}$。
②求消耗的电能$W$。
③求A区正常工作时的加热效率$\eta$(结果保留一位小数)。
(2)同时使用A区和B区时，求电路中的总功率$P$。
(1)单独使用A区时，电热丝将电热毯中质量为0.5 kg的水从$20\ ℃$加热到$50\ ℃$，用时$600\ \mathrm{s}$。
①求水吸收的热量$Q_{吸}$。
②求消耗的电能$W$。
③求A区正常工作时的加热效率$\eta$(结果保留一位小数)。
(2)同时使用A区和B区时，求电路中的总功率$P$。
答案
9. (1)①$6.3×10^4\ \mathrm{J}$ ②$6.6×10^4\ \mathrm{J}$ ③95.5% (2)220 W
