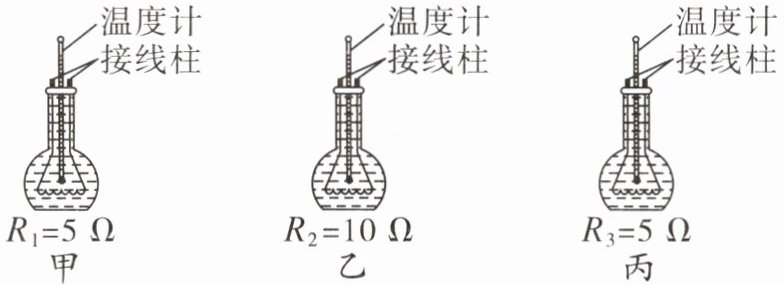

10. 小华探究电流通过电阻丝产生的热量跟电阻丝的长度是否有关。实验桌上有满足要求的电源、开关、导线、三个完全相同的烧瓶。如图所示，烧瓶内装有质量相等的煤油、完全相同的温度计、阻值和长度分别为“5 Ω 3 cm”“10 Ω 5 cm”“5 Ω 5 cm”的电阻丝。实验时用煤油升高的温度Δt的高低表示电流通过相应电阻丝产生热量的多少。实验步骤如下：
①将如图所示的甲、乙两装置串联接入电路中；
②分别记录温度计的示数$t_0$，闭合开关，通电一段时间后断开开关、停止计时，分别记录此时温度计的示数$t$；
③根据公式$\Delta t = t - t_0$计算出$\Delta t$，并记入实验数据表格。
分析实验数据可得：电阻丝长度不同，电流通过电阻丝产生的热量也不同，由此说明电流通过电阻丝产生的热量跟电阻丝的长度有关。
(1)请你指出实验中存在的问题：
(2)针对实验步骤中存在的问题，写出正确的实验步骤。
①将如图所示的甲、乙两装置串联接入电路中；
②分别记录温度计的示数$t_0$，闭合开关，通电一段时间后断开开关、停止计时，分别记录此时温度计的示数$t$；
③根据公式$\Delta t = t - t_0$计算出$\Delta t$，并记入实验数据表格。
分析实验数据可得：电阻丝长度不同，电流通过电阻丝产生的热量也不同，由此说明电流通过电阻丝产生的热量跟电阻丝的长度有关。
(1)请你指出实验中存在的问题：
实验步骤①中没有控制电阻相同
。(2)针对实验步骤中存在的问题，写出正确的实验步骤。
答案
10. (1)实验步骤①中没有控制电阻相同
(2)连入电路的电阻丝要满足阻值相同而长度不同的要求,故应将实验步骤①改为“将如图所示的甲、丙两装置串联接入电路中。”
(2)连入电路的电阻丝要满足阻值相同而长度不同的要求,故应将实验步骤①改为“将如图所示的甲、丙两装置串联接入电路中。”
