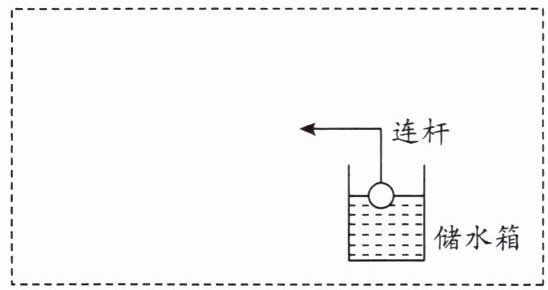

1.在创新实践活动中，小明为学校小花园的储水箱设计了一个水位监测装置，水位计
由电压表改装而成。水箱中水位上升时，绝缘连杆可以带动滑片滑动，水位计示数变大。请根据要求在虚线框内画出你设计的电路图。

1.

【分析】要设计水位监测装置，使水位上升时电压表示数变大，需结合串联电路特点和欧姆定律分析：将定值电阻与滑动变阻器串联，电压表并联在定值电阻两端；当水位上升时，浮球带动滑片滑动，使滑动变阻器接入电阻减小，电路总电阻变小，电源电压不变，根据欧姆定律，电路电流增大，定值电阻两端电压（电压表示数）随之变大，符合题目要求。

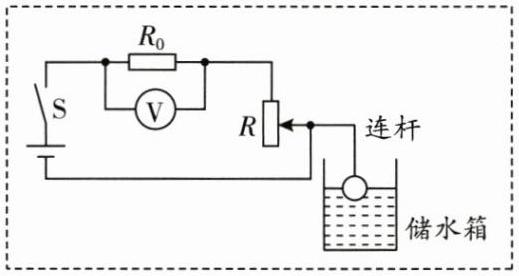

【解析】设计的电路图为：电源、开关S、定值电阻R₀、滑动变阻器R依次串联，电压表V并联在定值电阻R₀两端，滑动变阻器的滑片通过绝缘连杆与储水箱浮球连接，水位上升时，浮球带动滑片减小滑动变阻器接入电阻，使电压表示数随水位上升而变大。
【答案】
【知识点】串联电路、欧姆定律、电压表使用
【点评】本题结合实际应用考查电路设计，需将浮力带来的滑动变阻器阻值变化与电路电压变化结合，体现物理知识在生活中的应用。
【难度系数】0.5

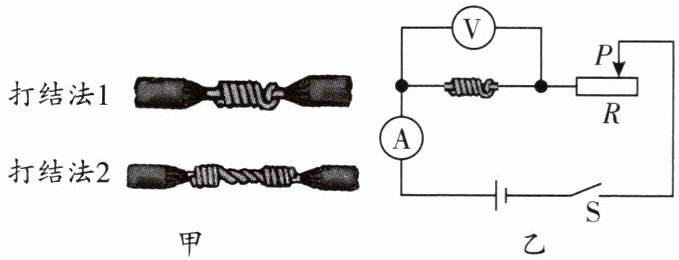

2.家里装修时,小明发现电工师傅总是在导线与导线连接的位置打一个漂亮的结(如图甲所示)。于是小明想比较这两种打结法的电阻大小。

(1)小明首先想到要用“伏安法”测量打结处的电阻,但连接好如图乙所示的电路(电路没有连接故障),闭合开关后发现无论怎样调节滑动变阻器的滑片,(填“电流”或“电压”)表的指针都没有明显偏转,这是由接头处的电阻都(填“很小”或“很大”)造成的。

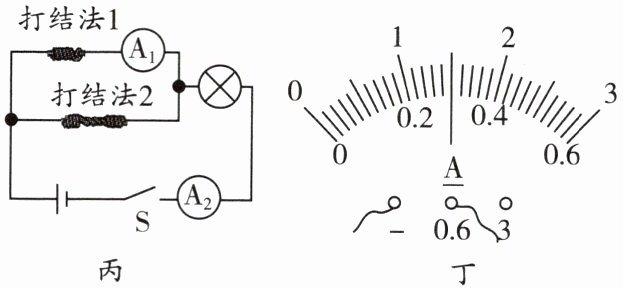

(2)聪明的小明短暂思考之后,又设计了如图丙所示的电路,顺利比较出了两种打结方法的电阻大小。

①图丙中小灯泡可以起到的作用。
②电流表$\mathrm{A}_1$的示数为0.18 A,电流表$\mathrm{A}_2$的示数如图丁所示,则电流表$\mathrm{A}_2$的示数为A。
③根据电流与电阻的关系可得出结论:打结法(填“1”或“2”)的电阻更小。

2.(1)电流 很小 (2)①保护电路 ②0.3 ③1

【分析】
第(1)问：伏安法测量接头电阻时，接头处电阻很小，根据欧姆定律，电路总电阻小导致电流较大，若电流表量程选择过大，调节滑动变阻器时电流变化但指针偏转不明显，因此电流表无明显偏转，原因是接头电阻很小。第(2)问：图丙为并联电路，小灯泡串联在干路可限制电流，起到保护作用；电流表读数需结合量程和分度值；并联电路电压相等，根据欧姆定律，电流越大电阻越小，通过比较两支路电流大小可判断电阻大小。
【解析】
(1) 伏安法测电阻时，接头处电阻很小，由欧姆定律I=U/R可知，电路中电流较大，若电流表量程过大，调节滑动变阻器时电流变化但指针偏转不明显，故电流表指针无明显偏转，原因是接头电阻很小。
(2) ① 图丙中小灯泡串联在电路中，当接头电阻过小时，可限制电路电流，起到保护电路的作用；② 电流表A2选用0~0.6A量程，分度值为0.02A，示数为0.3A；③ 并联电路各支路电压相等，根据I=U/R，电流越大电阻越小，A1示数0.18A，A2示数0.3A，A2对应支路电流更大，故打结法1的电阻更小。
【答案】
2.(1)电流 很小 (2)①保护电路 ②0.3 ③1
【知识点】
电阻的测量、并联电路电流规律、欧姆定律
【点评】
本题结合生活中导线接头的实际问题，考查电阻比较的相关知识，涉及伏安法、并联电路特点和欧姆定律的应用，注重知识的实际运用，难度适中。
【难度系数】
0.5
