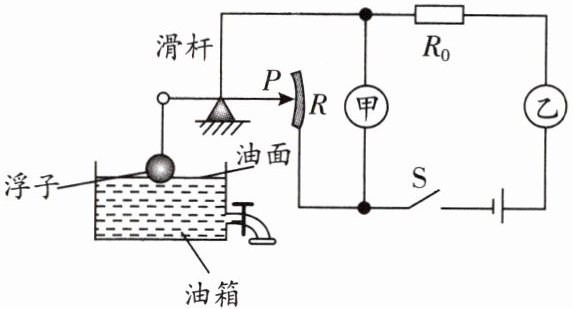

3.如图所示是一种测定油箱内油量的装置，其中$R$是滑动变阻器的电阻片，甲和乙为电流表和电压表中的一种电表，现选用乙改装成油量表，已知$R_0=10\ \Omega$，电源电压恒定为6 V。
(1)乙表是电流表还是电压表？
(2)当油箱装满油时$R$的阻值为5 Ω，此时电路中的电流为多少？
(3)用掉部分油后，甲表示数显示为5 V，则此时$R$接入电路的电阻为多少？

3.(1)由电路图可知,甲表与用电器并联,乙表串联在电路中,则甲表是电压表,乙表是电流表。
(2)当油箱装满油时R的阻值为5 Ω,此时电路中电阻为:
$R_\mathrm{总}=R+R_0=5\ \Omega+10\ \Omega=15\ \Omega$
此时电路中的电流为:$I=\frac{U}{R_\mathrm{总}}=\frac{6\ \mathrm{V}}{15\ \Omega}=0.4\ \mathrm{A}$
(3)甲表测量R的电压,用掉部分油后,甲表示数显示为5 V,
此时$R_0$两端的电压为:$U_0=U-U_R=6\ \mathrm{V}-5\ \mathrm{V}=1\ \mathrm{V}$
此时电路中的电流为:$I'=\frac{U_0}{R_0}=\frac{1\ \mathrm{V}}{10\ \Omega}=0.1\ \mathrm{A}$
由欧姆定律得,R接入电路的电阻为:$R=\frac{U_R}{I'}=\frac{5\ \mathrm{V}}{0.1\ \mathrm{A}}=50\ \Omega$

【分析】
要解决这道题，需分三步思考：①判断电表类型：电流表串联在电路中，电压表并联在电路中，据此确定甲、乙表的类型；②计算装满油时的电流：先确定串联电路总电阻，再用欧姆定律计算电流；③计算用掉部分油后R的阻值：利用串联电路电压规律算出R₀两端电压，结合欧姆定律算出电路电流，再根据R两端电压和电流算出R的阻值。
【解析】
(1) 电表判断：电流表需串联在电路中，电压表需并联在电路中。由电路图可知，乙表串联在整个电路里，甲表并联在滑动变阻器R两端，因此乙表是电流表，甲表是电压表。
(2) 计算装满油时的电流：R与R₀串联，总电阻为$R_\mathrm{总}=R+R_0=5\ \Omega+10\ \Omega=15\ \Omega$；根据欧姆定律，电路中的电流$I=\frac{U}{R_\mathrm{总}}=\frac{6\ \mathrm{V}}{15\ \Omega}=0.4\ \mathrm{A}$。
(3) 计算用掉部分油后R的阻值：串联电路总电压等于各部分电压之和，因此$R_0$两端的电压$U_0=U-U_R=6\ \mathrm{V}-5\ \mathrm{V}=1\ \mathrm{V}$；电路中的电流$I'=\frac{U_0}{R_0}=\frac{1\ \mathrm{V}}{10\ \Omega}=0.1\ \mathrm{A}$；再根据欧姆定律，R接入的电阻$R=\frac{U_R}{I'}=\frac{5\ \mathrm{V}}{0.1\ \mathrm{A}}=50\ \Omega$。
【答案】
(1) 乙表是电流表；(2) 0.4 A；(3) 50 Ω
【知识点】
串联电路特点、欧姆定律应用、电表的使用
【点评】
本题结合油量表装置，考查电表类型判断、串联电路规律及欧姆定律的应用，属于电路基础应用题，注重对核心知识点的实际运用，难度适中。
【难度系数】
0.6

1.家庭电路连接户外的供电电路的电线（进户线）通常有两根，一根是，一根是。两根线之间的电压为，进户前已经与大地相连。

1.火线 零线 220 V 零线

【分析】
本题考查家庭电路进户线的基础常识，解题时需准确记忆进户线的组成、两根线的电压以及零线的接地情况这些核心知识点，直接对应填空即可。
【解析】
家庭电路连接户外供电电路的进户线有两根，分别为火线和零线；我国家庭电路中，火线与零线之间的电压为220V；零线在进户前已经与大地相连，以此保障用电安全。
【答案】
火线 零线 220 V 零线
【知识点】
家庭电路 进户线 电压
【点评】
本题属于家庭电路的基础识记类题目，考查内容为教材核心基础知识点，难度较低，学生只需牢记相关常识即可作答。
【难度系数】
0.9

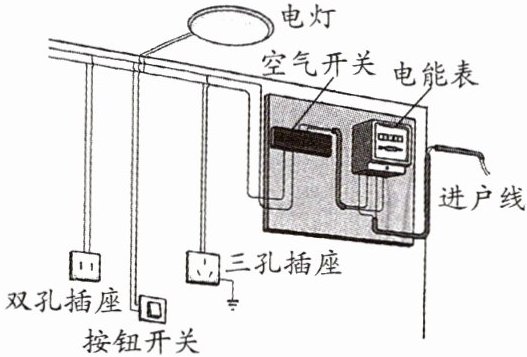

2.如图所示,家庭电路的组成包括进户线、、、、开关、电灯和其他用电器等。

2.电能表 空气开关 插座

【分析】
要解决本题，需明确家庭电路的组成顺序：进户线之后依次连接电能表（用于计量家庭消耗的电能）、空气开关（控制电路通断并起保护作用），之后再连接插座、开关、电灯及其他用电器。结合题图中的标注，图中明确包含电能表、空气开关、插座这三个元件，对应题目要求填写的三个部分，即可得出答案。
【解析】
家庭电路的组成顺序为：进户线→电能表→空气开关→插座→开关→电灯及其他用电器。其中，电能表需接在干路最前端，用于测量用户消耗的电能；空气开关接在电能表之后，控制整个电路的通断，电流过大时会自动切断电路，起到保护作用；插座用于连接各类用电器，分为双孔插座和三孔插座。结合题图，题目要求填写进户线之后的三个部分，即电能表、空气开关、插座。
【答案】
电能表 空气开关 插座
【知识点】
家庭电路组成；电能表；空气开关
【点评】
本题考查家庭电路的基本组成，属于初中物理的基础识记类题目，结合题图中的元件标注即可快速解答，难度较低。
【难度系数】
0.8

3.在家庭电路中,小明用测电笔接触插座的右孔时,手指要与测电笔的接触,氖管发光,可知右孔内的电线与进户线中的线相连接。为了用电安全,必须把控制用电器的开关接在,螺口灯的螺旋金属一定要接在上,用电器的金属外壳必须。
4.家庭电路中的触电事故,都是人体直接或间接接触引起的。
5.家庭电路的安装应当符合的要求。不要弄湿用电器;保护好用电器的,不裸露电线。在户外,不要靠近。

3.笔尾金属体 火 用电器和火线之间 零线 接地
4.火线
5.安全用电 绝缘体 高压带电体

【分析】本题考查家庭电路与安全用电的基础常识，解题时需回忆测电笔的使用方法、家庭电路中开关与用电器的连接要求、触电原因及安全用电原则，逐个对应题目中的空进行解答：①测电笔使用时需让人体与测电笔形成通路，因此手指要接触笔尾金属体；②测电笔接触火线时氖管发光，故插座右孔接火线；③开关接在火线与用电器之间，断开开关时用电器不带电，保障安全；④螺口灯的螺旋部分接零线，避免更换灯泡时误触带电部分；⑤用电器金属外壳接地可防止漏电触电；⑥触电事故是人体直接或间接接触火线；⑦家庭电路安装需符合安全用电要求，保护用电器的绝缘体，不靠近高压带电体。
【解析】第3题：使用测电笔时，手指必须接触笔尾金属体，使测电笔与人体形成闭合回路，当接触火线时氖管发光，因此右孔与火线相连；为安全，开关应接在火线与用电器之间，断开开关时切断火线，用电器不带电；螺口灯的螺旋金属部分接零线，防止换灯时触电；用电器金属外壳接地，漏电时电流导入大地。第4题：家庭电路触电事故的本质是人体直接或间接接触火线导致。第5题：家庭电路安装需符合安全用电要求，要保护用电器的绝缘体，避免裸露电线，户外不靠近高压带电体。
【答案】3.笔尾金属体 火 用电器和火线之间 零线 接地
4.火线
5.安全用电 绝缘体 高压带电体
【知识点】家庭电路与安全用电、测电笔的使用
【点评】本题为家庭电路与安全用电的基础识记题，考查核心必备常识，难度较低，是学生需牢固掌握的内容。
【难度系数】0.8

|学习要点|| 家庭电路

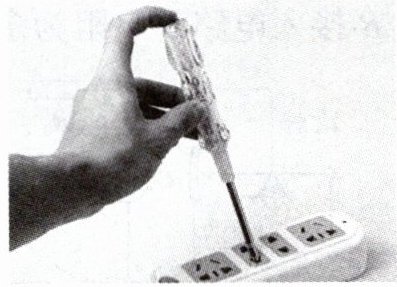

1.家庭电路中，电灯与插座之间是联的。如图所示，在老师的指导下，小明学习使用测电笔，用指尖抵住笔尾金属体，测电笔的氖管发光，则（填“有”或“没有”）电流
通过小明的身体。

1.并 有

【分析】
先明确家庭电路的连接要求：家庭电路中各用电器需独立工作、互不影响，据此判断电灯与插座的连接方式；再结合测电笔的工作原理，分析氖管发光时是否有电流通过人体。
【解析】
1. 家庭电路中，为使电灯和插座都能独立工作（如断开电灯不影响插座供电），二者需采用并联连接，因此第一空填“并”。
2. 使用测电笔时，指尖抵住笔尾金属体，当测电笔接触火线时，火线与大地间的220V电压会形成通路：电流经测电笔的高值电阻、人体流向大地，所以当氖管发光时，有电流通过小明的身体，故第二空填“有”。
【答案】
并；有
【知识点】
家庭电路连接；测电笔使用
【点评】
本题考查家庭电路的连接特点和测电笔的工作原理，属于家庭电路部分的基础知识点，难度较低，牢记相关概念即可解答。
【难度系数】
