1.如图所示，当开关S闭合后，电压表示数将
变大
，电流表示数将变大
，电压表和电流表示数的比值将不变
。（均选填“变大”“变小”或“不变”）答案
1.变大 变大 不变
解析
【分析】
要解决这个问题，需先明确开关断开和闭合时的电路结构，再结合串联电路特点和欧姆定律分析电表示数变化：
1. 开关S断开时，R₁与R₂串联，电流表测串联电路的电流，电压表测R₂两端的电压；
2. 开关S闭合后，R₁被短路，电路为R₂的简单电路，电流表测R₂的电流，电压表测电源电压；
3. 分别对比两种状态下电压表示数、电流表示数，以及两表比值的变化。
【解析】
1. 电压表示数变化：开关断开时，电压表测R₂两端电压，根据串联电路电压规律，R₂两端电压小于电源电压；开关闭合后，电压表测电源电压，因此电压表示数变大。
2. 电流表示数变化：开关断开时，电路电流 $ I = \frac{U}{R_1+R_2} $；开关闭合后，电路为R₂的简单电路，电流 $ I' = \frac{U}{R_2} $，因 $ R_2 ＜ R_1+R_2 $，故 $ I' ＞ I $，电流表示数变大。
3. 电压表与电流表示数的比值变化：开关断开时，比值 $ \frac{U_V}{I} = \frac{U_2}{I} = R_2 $；开关闭合时，比值 $ \frac{U_V'}{I'} = \frac{U}{I'} = R_2 $，因此比值不变。
【答案】变大 变大 不变
【知识点】串联电路规律、欧姆定律应用
【点评】本题为电路动态分析基础题，核心是明确开关通断时的电路结构，结合串联电路特点和欧姆定律即可推导结果，难度适中。
【难度系数】0.5
要解决这个问题，需先明确开关断开和闭合时的电路结构，再结合串联电路特点和欧姆定律分析电表示数变化：
1. 开关S断开时，R₁与R₂串联，电流表测串联电路的电流，电压表测R₂两端的电压；
2. 开关S闭合后，R₁被短路，电路为R₂的简单电路，电流表测R₂的电流，电压表测电源电压；
3. 分别对比两种状态下电压表示数、电流表示数，以及两表比值的变化。
【解析】
1. 电压表示数变化：开关断开时，电压表测R₂两端电压，根据串联电路电压规律，R₂两端电压小于电源电压；开关闭合后，电压表测电源电压，因此电压表示数变大。
2. 电流表示数变化：开关断开时，电路电流 $ I = \frac{U}{R_1+R_2} $；开关闭合后，电路为R₂的简单电路，电流 $ I' = \frac{U}{R_2} $，因 $ R_2 ＜ R_1+R_2 $，故 $ I' ＞ I $，电流表示数变大。
3. 电压表与电流表示数的比值变化：开关断开时，比值 $ \frac{U_V}{I} = \frac{U_2}{I} = R_2 $；开关闭合时，比值 $ \frac{U_V'}{I'} = \frac{U}{I'} = R_2 $，因此比值不变。
【答案】变大 变大 不变
【知识点】串联电路规律、欧姆定律应用
【点评】本题为电路动态分析基础题，核心是明确开关通断时的电路结构，结合串联电路特点和欧姆定律即可推导结果，难度适中。
【难度系数】0.5

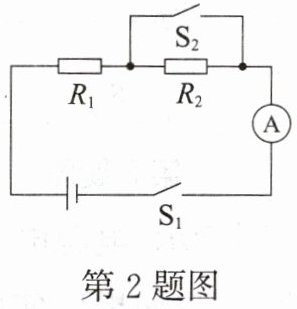

2. 如图所示，电源电压保持不变，当开关$\mathrm{S}_{1}$闭合、$\mathrm{S}_{2}$断开时，电流表的示数为$0.4\ \mathrm{A}$；当$\mathrm{S}_{1}$和$\mathrm{S}_{2}$都闭合时，电流表的示数为$1.6\ \mathrm{A}$。则电阻$R_{1}$与$R_{2}$的比值为
1:3
。答案
2.1:3
解析
【分析】
首先分析开关不同状态下的电路结构：当$\mathrm{S}_{1}$闭合、$\mathrm{S}_{2}$断开时，$R_1$与$R_2$串联，电流表测串联电路的电流；当$\mathrm{S}_{1}$和$\mathrm{S}_{2}$都闭合时，$R_2$被开关$\mathrm{S}_{2}$短路，电路为$R_1$的简单电路，电流表测$R_1$的电流。由于电源电压不变，根据欧姆定律分别列出两种状态下电源电压的表达式，联立即可求出$R_1$与$R_2$的比值。
【解析】
解：设电源电压为$U$。
1. 当$\mathrm{S}_{1}$闭合、$\mathrm{S}_{2}$断开时，$R_1$与$R_2$串联，电路电流$I_1=0.4\ \mathrm{A}$，根据欧姆定律得：
$U = I_1(R_1 + R_2) = 0.4\ \mathrm{A} × (R_1 + R_2)$；
2. 当$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时，$R_2$被短路，电路为$R_1$的简单电路，电路电流$I_2=1.6\ \mathrm{A}$，根据欧姆定律得：
$U = I_2 R_1 = 1.6\ \mathrm{A} × R_1$；
3. 因为电源电压$U$不变，联立两式：
$0.4(R_1 + R_2) = 1.6 R_1$，
两边同除以$0.4$得：$R_1 + R_2 = 4 R_1$，
移项化简得：$R_2 = 3 R_1$，
因此$R_1: R_2 = 1: 3$。
【答案】
1:3
【知识点】
欧姆定律、电路分析
【点评】
本题结合开关状态变化考查电路分析与欧姆定律的应用，核心是判断不同开关状态下的电路连接方式，利用电源电压不变建立等量关系求解，属于中等难度的电路基础题。
【难度系数】
0.5
首先分析开关不同状态下的电路结构：当$\mathrm{S}_{1}$闭合、$\mathrm{S}_{2}$断开时，$R_1$与$R_2$串联，电流表测串联电路的电流；当$\mathrm{S}_{1}$和$\mathrm{S}_{2}$都闭合时，$R_2$被开关$\mathrm{S}_{2}$短路，电路为$R_1$的简单电路，电流表测$R_1$的电流。由于电源电压不变，根据欧姆定律分别列出两种状态下电源电压的表达式，联立即可求出$R_1$与$R_2$的比值。
【解析】
解：设电源电压为$U$。
1. 当$\mathrm{S}_{1}$闭合、$\mathrm{S}_{2}$断开时，$R_1$与$R_2$串联，电路电流$I_1=0.4\ \mathrm{A}$，根据欧姆定律得：
$U = I_1(R_1 + R_2) = 0.4\ \mathrm{A} × (R_1 + R_2)$；
2. 当$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时，$R_2$被短路，电路为$R_1$的简单电路，电路电流$I_2=1.6\ \mathrm{A}$，根据欧姆定律得：
$U = I_2 R_1 = 1.6\ \mathrm{A} × R_1$；
3. 因为电源电压$U$不变，联立两式：
$0.4(R_1 + R_2) = 1.6 R_1$，
两边同除以$0.4$得：$R_1 + R_2 = 4 R_1$，
移项化简得：$R_2 = 3 R_1$，
因此$R_1: R_2 = 1: 3$。
【答案】
1:3
【知识点】
欧姆定律、电路分析
【点评】
本题结合开关状态变化考查电路分析与欧姆定律的应用，核心是判断不同开关状态下的电路连接方式，利用电源电压不变建立等量关系求解，属于中等难度的电路基础题。
【难度系数】
0.5

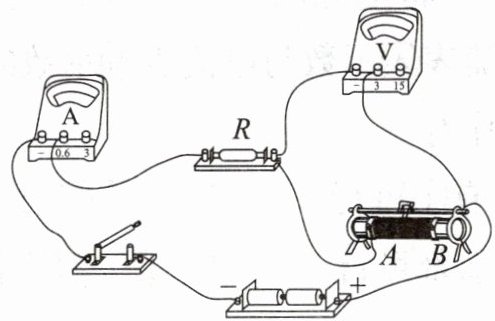

3. 如图所示，电源电压保持不变，R为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中 （
A.电流表的示数变大，电压表的示数变大
B.电流表的示数变小，电压表的示数变小
C.电流表的示数变大，电压表的示数变小
D.电流表的示数变小，电压表的示数变大
C
）A.电流表的示数变大，电压表的示数变大
B.电流表的示数变小，电压表的示数变小
C.电流表的示数变大，电压表的示数变小
D.电流表的示数变小，电压表的示数变大
答案
3.C
解析
【分析】首先明确电路结构：定值电阻R与滑动变阻器串联，电流表测量串联电路的总电流，电压表测量滑动变阻器两端的电压。当滑动变阻器的滑片由B端向A端移动时，滑动变阻器接入电路的电阻会发生变化，结合欧姆定律和串联电路的电压规律即可分析电流、电压的变化。
【解析】1. 电路判断：R与滑动变阻器串联，电流表测电路电流，电压表测滑动变阻器两端电压。2. 电阻变化：滑片从B端向A端移动，滑动变阻器接入电路的电阻丝长度缩短，接入电阻R滑变小。3. 总电阻变化：总电阻R总=R+R滑，R为定值，故R总变小。4. 电流变化：电源电压U不变，根据欧姆定律I=U/R总，R总变小则电路电流I变大，电流表示数变大。5. 定值电阻电压：定值电阻R的电压UR=IR，I变大、R不变，故UR变大。6. 滑动变阻器电压：根据串联电路电压规律U=UR+U滑，U不变，UR变大，因此U滑=U-UR变小，电压表示数变小。综上，电流表示数变大，电压表示数变小，对应选项C。
【答案】C
【知识点】串联电路电压规律、欧姆定律、滑动变阻器的应用
【点评】本题是串联电路动态分析的基础题，解题关键是明确各电表的测量对象，结合滑动变阻器的电阻变化，利用欧姆定律和串联电路电压规律推导电表示数变化，属于电路分析的常规题型。
【难度系数】0.5
【解析】1. 电路判断：R与滑动变阻器串联，电流表测电路电流，电压表测滑动变阻器两端电压。2. 电阻变化：滑片从B端向A端移动，滑动变阻器接入电路的电阻丝长度缩短，接入电阻R滑变小。3. 总电阻变化：总电阻R总=R+R滑，R为定值，故R总变小。4. 电流变化：电源电压U不变，根据欧姆定律I=U/R总，R总变小则电路电流I变大，电流表示数变大。5. 定值电阻电压：定值电阻R的电压UR=IR，I变大、R不变，故UR变大。6. 滑动变阻器电压：根据串联电路电压规律U=UR+U滑，U不变，UR变大，因此U滑=U-UR变小，电压表示数变小。综上，电流表示数变大，电压表示数变小，对应选项C。
【答案】C
【知识点】串联电路电压规律、欧姆定律、滑动变阻器的应用
【点评】本题是串联电路动态分析的基础题，解题关键是明确各电表的测量对象，结合滑动变阻器的电阻变化，利用欧姆定律和串联电路电压规律推导电表示数变化，属于电路分析的常规题型。
【难度系数】0.5

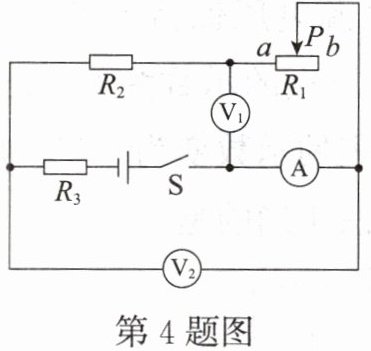

4.[2025·安徽中考]如图所示的电路中，电源电压保持不变，$R_1$为滑动变阻器，$R_2$和$R_3$为定值电阻。闭合开关S，在保证电路元件安全的前提下，将滑动变阻器的滑片P由b端移至a端，电压表$\mathrm{V}_1$、电压表$\mathrm{V}_2$、电流表$\mathrm{A}$示数变化量的绝对值分别为$\Delta U_1$、$\Delta U_2$、$\Delta I$。则（
A.电流表$\mathrm{A}$的示数变小
B.电压表$\mathrm{V}_2$的示数变大
C.$\Delta U_1$与$\Delta I$的比值等于$R_2$的阻值
D.$\Delta U_2$与$\Delta I$的比值等于$R_3$的阻值
D
）A.电流表$\mathrm{A}$的示数变小
B.电压表$\mathrm{V}_2$的示数变大
C.$\Delta U_1$与$\Delta I$的比值等于$R_2$的阻值
D.$\Delta U_2$与$\Delta I$的比值等于$R_3$的阻值
答案
4.D
解析
【分析】
首先明确电路结构：$R_2$与$R_1$串联后再与$R_3$串联，电流表测串联电路的电流，电压表$\mathrm{V}_1$测$R_1$两端电压，电压表$\mathrm{V}_2$测$R_2$和$R_1$的总电压。当滑片$P$从$b$端移至$a$端，滑动变阻器$R_1$接入阻值减小，总电阻减小，电路电流增大。接下来逐一分析选项：先判断电流、电压的变化趋势，再推导电压变化量与电流变化量的比值关系。
【解析】
1. 电路分析：闭合开关$\mathrm{S}$后，$R_2$、$R_1$串联，再与$R_3$串联，电流表$\mathrm{A}$测串联电路的电流，电压表$\mathrm{V}_1$测$R_1$两端电压，电压表$\mathrm{V}_2$测$R_2$和$R_1$两端的总电压。
2. 电流变化：滑片$P$由$b$端移至$a$端，滑动变阻器$R_1$接入电路的阻值减小，电路总电阻$R_{\mathrm{总}}=R_3+R_2+R_1$减小，电源电压$U$不变，由欧姆定律$I=\frac{U}{R_{\mathrm{总}}}$可知，电路电流$I$增大，故电流表$\mathrm{A}$的示数变大，选项A错误。
3. $\mathrm{V}_2$示数变化：$\mathrm{V}_2$的示数$U_{\mathrm{V}_2}=U - IR_3$，因$I$增大，$R_3$不变，所以$IR_3$增大，$U$不变，因此$U_{\mathrm{V}_2}$减小，选项B错误。
4. $\Delta U_1$与$\Delta I$的比值：$\mathrm{V}_1$的示数$U_{\mathrm{V}_1}=U - I(R_3+R_2)$，当电流变化$\Delta I$时，电压变化量的绝对值$\Delta U_1=|\Delta U_{\mathrm{V}_1}|=\Delta I(R_3+R_2)$，故$\frac{\Delta U_1}{\Delta I}=R_3+R_2$，不等于$R_2$，选项C错误。
5. $\Delta U_2$与$\Delta I$的比值：$\mathrm{V}_2$的示数$U_{\mathrm{V}_2}=U - IR_3$，当电流变化$\Delta I$时，电压变化量的绝对值$\Delta U_2=|\Delta U_{\mathrm{V}_2}|=\Delta I R_3$，故$\frac{\Delta U_2}{\Delta I}=R_3$，选项D正确。
【答案】
D
【知识点】
欧姆定律、串联电路电压规律、动态电路分析
【点评】
本题为动态电路分析题，需明确各电表测量对象，结合欧姆定律和串联电路规律推导电压变化量与电流变化量的关系，考查学生的电路分析与推导能力，难度适中。
【难度系数】
0.5
首先明确电路结构：$R_2$与$R_1$串联后再与$R_3$串联，电流表测串联电路的电流，电压表$\mathrm{V}_1$测$R_1$两端电压，电压表$\mathrm{V}_2$测$R_2$和$R_1$的总电压。当滑片$P$从$b$端移至$a$端，滑动变阻器$R_1$接入阻值减小，总电阻减小，电路电流增大。接下来逐一分析选项：先判断电流、电压的变化趋势，再推导电压变化量与电流变化量的比值关系。
【解析】
1. 电路分析：闭合开关$\mathrm{S}$后，$R_2$、$R_1$串联，再与$R_3$串联，电流表$\mathrm{A}$测串联电路的电流，电压表$\mathrm{V}_1$测$R_1$两端电压，电压表$\mathrm{V}_2$测$R_2$和$R_1$两端的总电压。
2. 电流变化：滑片$P$由$b$端移至$a$端，滑动变阻器$R_1$接入电路的阻值减小，电路总电阻$R_{\mathrm{总}}=R_3+R_2+R_1$减小，电源电压$U$不变，由欧姆定律$I=\frac{U}{R_{\mathrm{总}}}$可知，电路电流$I$增大，故电流表$\mathrm{A}$的示数变大，选项A错误。
3. $\mathrm{V}_2$示数变化：$\mathrm{V}_2$的示数$U_{\mathrm{V}_2}=U - IR_3$，因$I$增大，$R_3$不变，所以$IR_3$增大，$U$不变，因此$U_{\mathrm{V}_2}$减小，选项B错误。
4. $\Delta U_1$与$\Delta I$的比值：$\mathrm{V}_1$的示数$U_{\mathrm{V}_1}=U - I(R_3+R_2)$，当电流变化$\Delta I$时，电压变化量的绝对值$\Delta U_1=|\Delta U_{\mathrm{V}_1}|=\Delta I(R_3+R_2)$，故$\frac{\Delta U_1}{\Delta I}=R_3+R_2$，不等于$R_2$，选项C错误。
5. $\Delta U_2$与$\Delta I$的比值：$\mathrm{V}_2$的示数$U_{\mathrm{V}_2}=U - IR_3$，当电流变化$\Delta I$时，电压变化量的绝对值$\Delta U_2=|\Delta U_{\mathrm{V}_2}|=\Delta I R_3$，故$\frac{\Delta U_2}{\Delta I}=R_3$，选项D正确。
【答案】
D
【知识点】
欧姆定律、串联电路电压规律、动态电路分析
【点评】
本题为动态电路分析题，需明确各电表测量对象，结合欧姆定律和串联电路规律推导电压变化量与电流变化量的关系，考查学生的电路分析与推导能力，难度适中。
【难度系数】
0.5

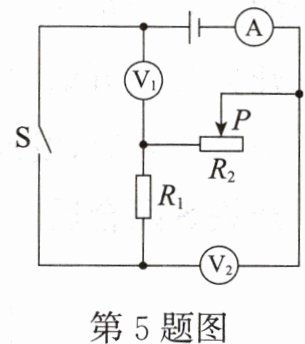

5. [2025·合肥瑶海区一模]如图所示，电源电压保持不变，$R_1$为定值电阻。闭合开关S，当滑动变阻器$R_2$的滑片P向右移动时 （
A.电流表$\textcircled{A}$的示数变小，电压表$\textcircled{V}_1$的示数变大
B.电流表$\textcircled{A}$的示数变大，电压表$\textcircled{V}_2$的示数变大
C.电压表$\textcircled{V}_1$的示数与电流表$\textcircled{A}$的示数的比值变小
D.电压表$\textcircled{V}_2$的示数与电流表$\textcircled{A}$的示数的比值变大
D
）A.电流表$\textcircled{A}$的示数变小，电压表$\textcircled{V}_1$的示数变大
B.电流表$\textcircled{A}$的示数变大，电压表$\textcircled{V}_2$的示数变大
C.电压表$\textcircled{V}_1$的示数与电流表$\textcircled{A}$的示数的比值变小
D.电压表$\textcircled{V}_2$的示数与电流表$\textcircled{A}$的示数的比值变大
答案
5.D
解析
【分析】
首先明确电路连接：R₁与R₂串联，电流表测电路中的电流；电压表V₁测R₁两端的电压，电压表V₂测电源电压。当滑动变阻器滑片P向右移动时，R₂接入电路的电阻变大，总电阻随之变化，结合欧姆定律和串联电路的规律分析各电表示数的变化，以及电压表示数与电流表示数的比值变化。
【解析】
闭合开关S后，R₁与R₂串联，电流表测串联电路的电流，V₁测R₁两端电压，V₂测电源电压。
当滑片P向右移动时，R₂接入电路的电阻变大，电路总电阻R总=R₁+R₂变大，电源电压U不变，根据欧姆定律I=U/R总，电路中的电流I变小，即电流表示数变小。
选项A：V₁测R₁的电压，由U₁=IR₁，I变小、R₁不变，故U₁变小，V₁示数变小，A错误；
选项B：V₂测电源电压，示数始终等于电源电压，保持不变，电流表示数变小，B错误；
选项C：V₁示数与电流表示数的比值为U₁/I=R₁，R₁是定值电阻，比值不变，C错误；
选项D：V₂示数为电源电压U，保持不变，电流表示数I变小，故比值U/I=R总=R₁+R₂，因R₂变大，该比值变大，D正确。
【答案】
D
【知识点】
串联电路规律、欧姆定律应用、滑动变阻器动态分析
【点评】
本题为串联电路动态分析题，核心是明确各电表的测量对象，结合欧姆定律和电路特点推导电表示数变化，需注意电压与电流比值的物理意义，属于中等难度的电路基础题。
【难度系数】
0.5
首先明确电路连接：R₁与R₂串联，电流表测电路中的电流；电压表V₁测R₁两端的电压，电压表V₂测电源电压。当滑动变阻器滑片P向右移动时，R₂接入电路的电阻变大，总电阻随之变化，结合欧姆定律和串联电路的规律分析各电表示数的变化，以及电压表示数与电流表示数的比值变化。
【解析】
闭合开关S后，R₁与R₂串联，电流表测串联电路的电流，V₁测R₁两端电压，V₂测电源电压。
当滑片P向右移动时，R₂接入电路的电阻变大，电路总电阻R总=R₁+R₂变大，电源电压U不变，根据欧姆定律I=U/R总，电路中的电流I变小，即电流表示数变小。
选项A：V₁测R₁的电压，由U₁=IR₁，I变小、R₁不变，故U₁变小，V₁示数变小，A错误；
选项B：V₂测电源电压，示数始终等于电源电压，保持不变，电流表示数变小，B错误；
选项C：V₁示数与电流表示数的比值为U₁/I=R₁，R₁是定值电阻，比值不变，C错误；
选项D：V₂示数为电源电压U，保持不变，电流表示数I变小，故比值U/I=R总=R₁+R₂，因R₂变大，该比值变大，D正确。
【答案】
D
【知识点】
串联电路规律、欧姆定律应用、滑动变阻器动态分析
【点评】
本题为串联电路动态分析题，核心是明确各电表的测量对象，结合欧姆定律和电路特点推导电表示数变化，需注意电压与电流比值的物理意义，属于中等难度的电路基础题。
【难度系数】
0.5

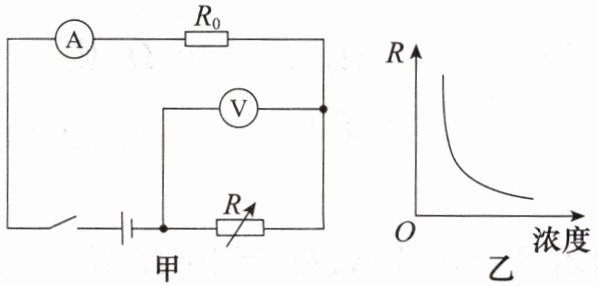

6. [2024·西宁中考]控制大气污染物浓度是确保空气质量，实现碧水蓝天的重要措施。如图甲是物理学习小组设计的大气污染物浓度监测简化电路图。当污染物浓度增大时，污染物浓度监测表的示数增大；R为气敏电阻，其阻值随污染物浓度变化的关系如图乙所示。下列说法正确的是（
A.当污染物浓度增大时，气敏电阻的阻值增大
B.当污染物浓度增大时，电流表示数增大
C.当污染物浓度增大时，电压表示数增大
D.污染物浓度监测表是电压表改装而成的
B
）A.当污染物浓度增大时，气敏电阻的阻值增大
B.当污染物浓度增大时，电流表示数增大
C.当污染物浓度增大时，电压表示数增大
D.污染物浓度监测表是电压表改装而成的
答案
6.B
解析
【分析】
首先明确电路结构：图甲中定值电阻$R_0$与气敏电阻$R$串联，电流表测电路总电流，电压表测气敏电阻$R$两端电压；结合图乙可知，污染物浓度增大时，气敏电阻$R$的阻值减小。接下来根据串联电路电阻规律、欧姆定律分析电流和电压变化，逐一判断选项。
【解析】
1. 电路分析：由图甲可知，$R_0$与$R$串联，电流表测电路电流，电压表测$R$两端电压。
2. 气敏电阻变化：由图乙得，污染物浓度增大时，气敏电阻$R$的阻值减小。
3. 电流表示数判断：串联总电阻$R_{总}=R_0+R$，$R$减小则总电阻减小；电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流$I$增大，即电流表示数增大，故B正确。
4. 其他选项分析：
A选项：浓度增大时$R$减小，A错误；
C选项：$R_0$两端电压$U_0=IR_0$，$I$增大、$R_0$不变，故$U_0$增大；根据串联电压规律，$R$两端电压$U_R=U-U_0$，$U$不变、$U_0$增大，所以$U_R$减小，电压表示数减小，C错误；
D选项：题目说明浓度增大时监测表示数增大，结合分析电流表示数增大、电压表示数减小，故监测表是电流表改装而成，D错误。
【答案】
B
【知识点】
串联电路特点、欧姆定律应用、动态电路分析
【点评】
本题结合图像考查动态电路分析，需先明确电路连接和电表测量对象，再根据气敏电阻阻值变化，利用串联规律和欧姆定律判断电表示数，是中考常见题型，侧重考查电路分析能力。
【难度系数】
0.6
首先明确电路结构：图甲中定值电阻$R_0$与气敏电阻$R$串联，电流表测电路总电流，电压表测气敏电阻$R$两端电压；结合图乙可知，污染物浓度增大时，气敏电阻$R$的阻值减小。接下来根据串联电路电阻规律、欧姆定律分析电流和电压变化，逐一判断选项。
【解析】
1. 电路分析：由图甲可知，$R_0$与$R$串联，电流表测电路电流，电压表测$R$两端电压。
2. 气敏电阻变化：由图乙得，污染物浓度增大时，气敏电阻$R$的阻值减小。
3. 电流表示数判断：串联总电阻$R_{总}=R_0+R$，$R$减小则总电阻减小；电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流$I$增大，即电流表示数增大，故B正确。
4. 其他选项分析：
A选项：浓度增大时$R$减小，A错误；
C选项：$R_0$两端电压$U_0=IR_0$，$I$增大、$R_0$不变，故$U_0$增大；根据串联电压规律，$R$两端电压$U_R=U-U_0$，$U$不变、$U_0$增大，所以$U_R$减小，电压表示数减小，C错误；
D选项：题目说明浓度增大时监测表示数增大，结合分析电流表示数增大、电压表示数减小，故监测表是电流表改装而成，D错误。
【答案】
B
【知识点】
串联电路特点、欧姆定律应用、动态电路分析
【点评】
本题结合图像考查动态电路分析，需先明确电路连接和电表测量对象，再根据气敏电阻阻值变化，利用串联规律和欧姆定律判断电表示数，是中考常见题型，侧重考查电路分析能力。
【难度系数】
0.6
