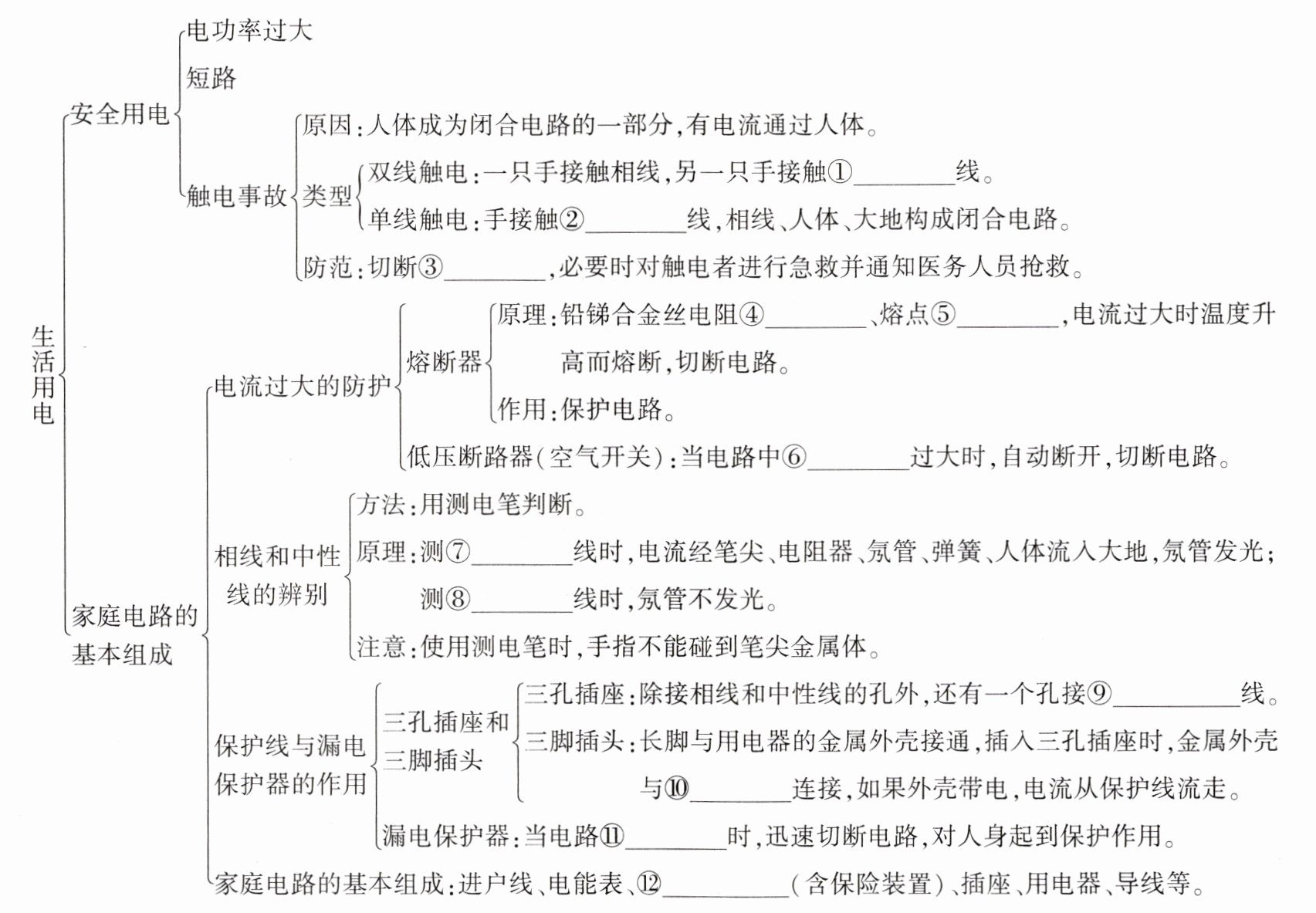

全章学习要点网络
生活用电
安全用电
├─电功率过大
├─短路
└─触电事故
├─原因:人体成为闭合电路的一部分,有电流通过人体。
├─类型
│ ├─双线触电:一只手接触相线,另一只手接触①线。
│ └─单线触电:手接触②线,相线、人体、大地构成闭合电路。
└─防范:切断③,必要时对触电者进行急救并通知医务人员抢救。
家庭电路的基本组成
├─电流过大的防护
│ ├─熔断器
│ │ ├─原理:铅锑合金丝电阻④、熔点⑤,电流过大时温度升高而熔断,切断电路。
│ │ └─作用:保护电路。
│ └─低压断路器(空气开关当电路中⑥过大时,自动断开,切断电路。
├─相线和中性线的辨别
│ ├─方法:用测电笔判断。
│ ├─原理:测⑦线时,电流经笔尖、电阻器、氖管、弹簧、人体流入大地,氖管发光;
│ │ 测⑧线时,氖管不发光。
│ └─注意:使用测电笔时,手指不能碰到笔尖金属体。
├─保护线与漏电保护器的作用
│ ├─三孔插座和三脚插头
│ │ ├─三孔插座:除接相线和中性线的孔外,还有一个孔接⑨线。
│ │ └─三脚插头:长脚与用电器的金属外壳接通,插入三孔插座时,金属外壳与⑩连接,如果外壳带电,电流从保护线流走。
│ └─漏电保护器:当电路⑪时,迅速切断电路,对人身起到保护作用。
└─家庭电路的基本组成:进户线、电能表、⑫(含保险装置)、插座、用电器、导线等。

解：
① 中性（零）
② 相（火）
③ 电源
④ 大
⑤ 低
⑥ 电流
⑦ 相（火）
⑧ 中性（零）
⑨ 地（保护）
⑩ 大地（保护线/地线）
⑪ 发生漏电
⑫ 总开关

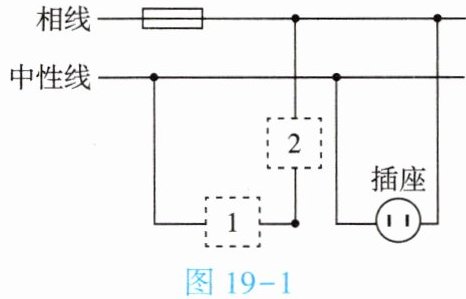

1. (★★)小明同学想在家里安装一盏照明灯,如图19-1所示是他设计的电路。图中虚线框1和2应连入开关和电灯,则开关应连在虚线框中。

2

解：在家庭电路的安全接线规范中，开关需要接在相线（火线）与照明灯之间，这样断开开关时，照明灯会与相线断开连接，可避免检修、更换灯泡时发生触电事故。由题图电路可知，虚线框2串联在相线上，因此开关应连在虚线框2中。

2. (★★)小京把测电笔插入三孔插座中，如图19-2甲所示，若电路连接无误，则图中测电笔的氖管（填“会”或“不会”）发光。如图19-2乙所示是小京家中电热水壶的三脚插头，他判断该插头的B脚应与电路中（填“相线”“中性线”或“保护线”）相连。

解：
会
保护线
