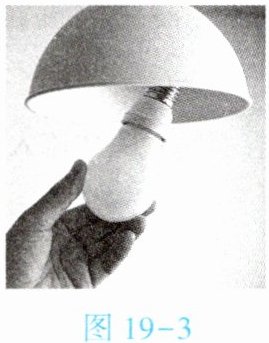

3. (★★)伊伊家灯泡坏了，如图19-3是爸爸正在换灯泡的情景，考虑用电安全，伊伊提醒爸爸应该按如下顺序操作：—摘下旧灯泡—安装新灯泡—闭合电路。伊伊提醒家人：为了节约用电，要随手关灯。根据公式$W=Pt$，这样可以节约用电的理由是。
答案
解：断开开关（切断电路）
当用电器的电功率P一定时，随手关灯可以减少用电器的工作时间t，根据公式$W=Pt$，能够减少用电器消耗的电能W，从而达到节约用电的目的。
当用电器的电功率P一定时，随手关灯可以减少用电器的工作时间t，根据公式$W=Pt$，能够减少用电器消耗的电能W，从而达到节约用电的目的。

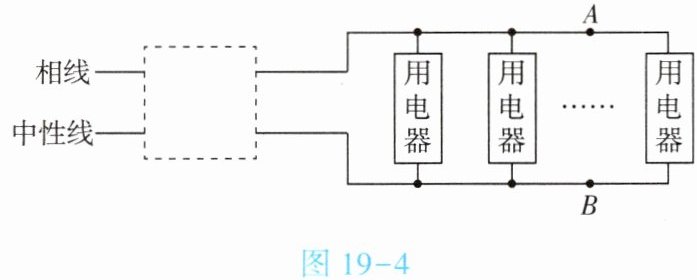

4. (★★)如图19-4所示是家庭电路的一部分，虚线框内装有漏电保护器(未画出)。当站在地面上的家电维修人员不慎接触图中(填“A”或“B”)点时，漏电保护器会迅速切断电路。
答案
A
解析
解：漏电保护器的工作原理是检测相线和中性线的电流差值，当有额外电流从相线漏入大地时，相线电流大于中性线电流，保护器会迅速切断电路。
A点位于相线上，站在地面上的维修人员接触A点时，电流会经人体流入大地，产生漏电电流，触发漏电保护器动作；B点位于中性线上，正常情况下人与B点接触不会形成流入大地的漏电流，不会触发漏电保护器。
A点位于相线上，站在地面上的维修人员接触A点时，电流会经人体流入大地，产生漏电电流，触发漏电保护器动作；B点位于中性线上，正常情况下人与B点接触不会形成流入大地的漏电流，不会触发漏电保护器。

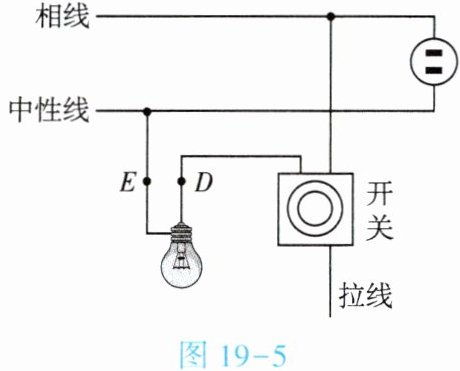

5. (★★)如图19-5是家庭电路中部分电路元件的连接情况,根据安全用电原则可知,该电路的连接是(填“正确”或“错误”)的。闭合开关,电灯不亮,用测电笔接触D点和E点时氖管均发光,则可能是(填“灯泡”或“中性线”)断路。
答案
错误；中性线。
解析
解：
根据安全用电原则，控制灯泡的开关需要接在相线上，断开开关时用电器与相线断开连接，图中开关接在中性线与灯泡之间，因此该电路的连接是错误的。
闭合开关后电灯不亮，测电笔接触D点和E点时氖管均发光，说明两点均与相线连通，无法通过中性线形成回路，故障为中性线断路。
根据安全用电原则，控制灯泡的开关需要接在相线上，断开开关时用电器与相线断开连接，图中开关接在中性线与灯泡之间，因此该电路的连接是错误的。
闭合开关后电灯不亮，测电笔接触D点和E点时氖管均发光，说明两点均与相线连通，无法通过中性线形成回路，故障为中性线断路。

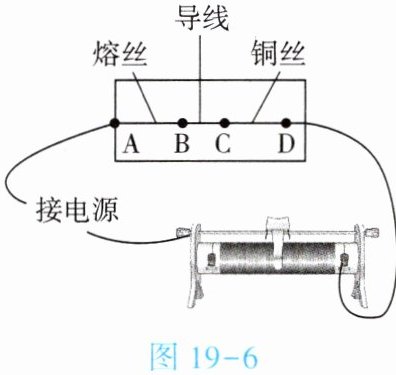

6. (★★)如图19-6所示,接线柱A、B之间和C、D之间分别连着熔丝和铜丝,且长度相等。接通电源后,通过熔丝的电流(填“大于”“小于”或“等于”)通过铜丝的电流。向右移动滑动变阻器的滑片,发现熔丝会熔断,而铜丝不会熔断,这是因为与铜丝相比,熔丝的大、熔点低。
图19-6
图19-6
答案
等于；电阻。
解析
解：熔丝和铜丝串联接入电路，根据串联电路的电流特点，串联电路中各处电流相等，因此通过熔丝的电流等于通过铜丝的电流。
根据焦耳定律$Q=I^2Rt$，在电流和通电时间相同时，导体电阻越大，产生的热量越多。长度相等的熔丝和铜丝相比，熔丝的电阻大、熔点低，所以电流过大时熔丝会熔断，铜丝不会熔断。
根据焦耳定律$Q=I^2Rt$，在电流和通电时间相同时，导体电阻越大，产生的热量越多。长度相等的熔丝和铜丝相比，熔丝的电阻大、熔点低，所以电流过大时熔丝会熔断，铜丝不会熔断。

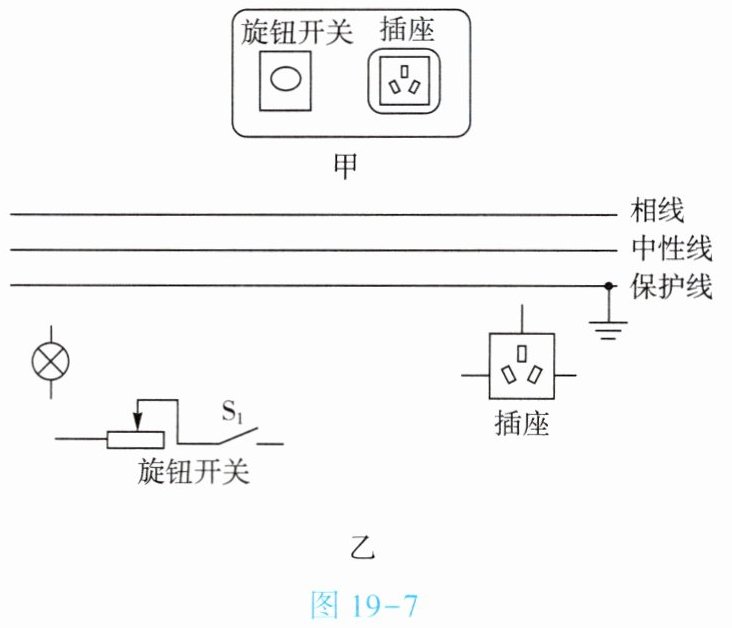

7.(★★)如图19-7甲是床头柜上的用电面板,请将图19-7乙对应电路图连接完整,要求符合安全用电原则。S₁为旋钮开关,控制床头灯的通断和亮度。
答案
解：
电路连接符合安全用电原则的要求如下：
1. 床头灯支路：相线先接入旋钮开关S1的接线端，依次经过开关S1、滑动变阻器后，连接到床头灯的一个接线柱，床头灯的另一个接线柱直接连接中性线，保证开关断开时床头灯不带电。
2. 三孔插座支路：按照“左零右火上接地”的规则连接，插座上方的接线柱接保护线，左侧接线柱接中性线，右侧接线柱接相线，插座整体并联在相线和中性线之间。
电路连接符合安全用电原则的要求如下：
1. 床头灯支路：相线先接入旋钮开关S1的接线端，依次经过开关S1、滑动变阻器后，连接到床头灯的一个接线柱，床头灯的另一个接线柱直接连接中性线，保证开关断开时床头灯不带电。
2. 三孔插座支路：按照“左零右火上接地”的规则连接，插座上方的接线柱接保护线，左侧接线柱接中性线，右侧接线柱接相线，插座整体并联在相线和中性线之间。
