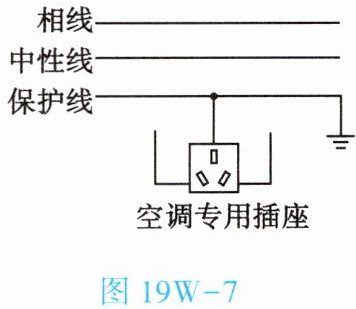

7.(★★)(2025·德阳)请将图19W-7中的空调专用插座正确地接入家庭电路中。
答案
解：根据家庭电路三孔插座“左零右火上接地”的接线规范：
插座上方的插孔已正确连接保护线，将插座左侧的接线柱与中性线相连，将插座右侧的接线柱与相线相连，即完成空调专用插座的正确接入。
插座上方的插孔已正确连接保护线，将插座左侧的接线柱与中性线相连，将插座右侧的接线柱与相线相连，即完成空调专用插座的正确接入。

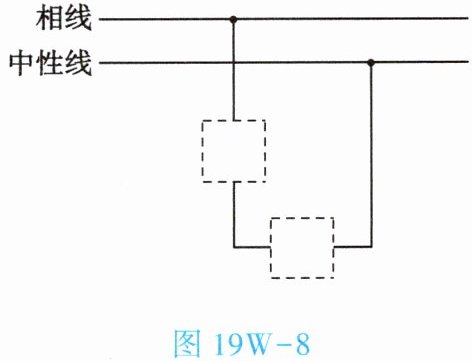

8. (★★)(2025·苏州)如图19W-8所示,根据安全用电规范,在两个虚线框内分别画出开关和灯泡的电路元件符号。
答案
解：根据安全用电规范，控制灯泡的开关必须接在相线上，断开开关后灯泡会与相线断开连接，可避免接触灯泡时发生触电事故。
因此上方与相线直接相连的虚线框内画出开关的电路符号，下方的虚线框内画出灯泡的电路符号，此时电流路径为：相线→开关→灯泡→中性线，符合安全用电要求。
因此上方与相线直接相连的虚线框内画出开关的电路符号，下方的虚线框内画出灯泡的电路符号，此时电流路径为：相线→开关→灯泡→中性线，符合安全用电要求。

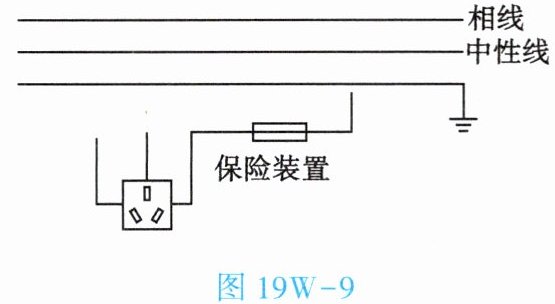

9. (★★)(2025·甘肃)小安家的某个三
孔插座经常连接大功率用电器,为了用电安全,他想在三孔插座上串联一个保险装置后再接入家庭电路,请在图19W-9中用笔画线表示导线帮小安完成电路连接。
图19W-9
孔插座经常连接大功率用电器,为了用电安全,他想在三孔插座上串联一个保险装置后再接入家庭电路,请在图19W-9中用笔画线表示导线帮小安完成电路连接。
图19W-9
答案
解：
电路连接遵循三孔插座“左零右火上接地”的安全接线原则，且保险装置需串联在相线上：
1. 用导线将相线与保险装置右侧向上引出的接线端相连；
2. 用导线将中性线与三孔插座左侧插孔向左引出的接线端相连；
3. 用导线将带接地标识的地线与三孔插座上方接地插孔向上引出的接线端相连。
电路连接遵循三孔插座“左零右火上接地”的安全接线原则，且保险装置需串联在相线上：
1. 用导线将相线与保险装置右侧向上引出的接线端相连；
2. 用导线将中性线与三孔插座左侧插孔向左引出的接线端相连；
3. 用导线将带接地标识的地线与三孔插座上方接地插孔向上引出的接线端相连。

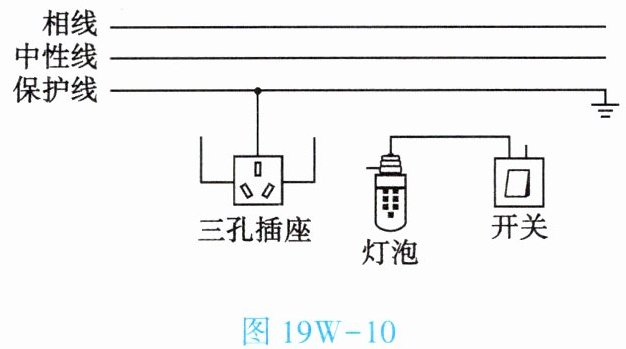

10. (★★)(2025·河南)图19W-10是家庭电路的一部分，三孔插座可单独工作，开关控制灯泡。请用笔画线表示导线，将对应的电路连接完整，并符合安全用电原则。
答案
解：
1. 灯泡支路连接：将相线先接入开关，再从开关引出导线连接到灯泡顶端的金属触点，最后将中性线直接连接到灯泡的螺旋套，保证断开开关时切断相线，操作灯泡无触电风险。
2. 三孔插座连接：按照“左零右火”的接线规则，将三孔插座的左侧插孔接线端与中性线相连，右侧插孔接线端与相线相连，结合已接好保护线的上孔，完成三孔插座接线，使其可独立正常工作。
1. 灯泡支路连接：将相线先接入开关，再从开关引出导线连接到灯泡顶端的金属触点，最后将中性线直接连接到灯泡的螺旋套，保证断开开关时切断相线，操作灯泡无触电风险。
2. 三孔插座连接：按照“左零右火”的接线规则，将三孔插座的左侧插孔接线端与中性线相连，右侧插孔接线端与相线相连，结合已接好保护线的上孔，完成三孔插座接线，使其可独立正常工作。

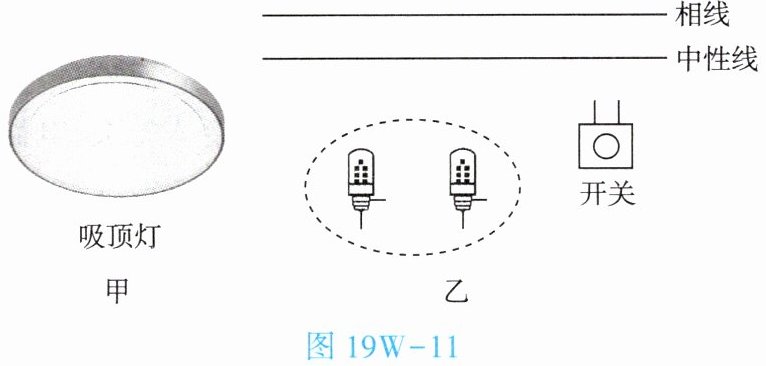

11.(★★)如图19W-11甲是一种装在天花板上的吸顶灯，里面有两盏“220 V 9 W”的节能灯。请在图19W-11乙中画出开关控制两盏灯的连线，并接入家庭电路。要求每盏灯都能正常发光。
相线
中性线
吸顶灯
甲
乙
开关
图19W-11
相线
中性线
吸顶灯
甲
乙
开关
图19W-11
答案
解：
两盏额定电压为220V的节能灯需并联接入电路才能正常发光，接线符合家庭电路安全规范要求：
1. 相线首先接入开关的进线接线柱，从开关的出线接线柱引出导线，分别连接到两盏节能灯的顶端金属接线柱；
2. 将两盏节能灯的侧面接线柱用导线连通后，最终接到中性线上。
该接法下开关可同时控制两盏灯，断开开关时两盏灯均与相线断开，用电安全，且两灯两端电压均为220V，都能正常发光。
两盏额定电压为220V的节能灯需并联接入电路才能正常发光，接线符合家庭电路安全规范要求：
1. 相线首先接入开关的进线接线柱，从开关的出线接线柱引出导线，分别连接到两盏节能灯的顶端金属接线柱；
2. 将两盏节能灯的侧面接线柱用导线连通后，最终接到中性线上。
该接法下开关可同时控制两盏灯，断开开关时两盏灯均与相线断开，用电安全，且两灯两端电压均为220V，都能正常发光。
