10. (2025泰州一模)请在图Z-4-10中用笔画线代替导线将实物电路连接完整，使$\mathrm{L}_1$和$\mathrm{L}_2$并联，开关同时控制两个灯泡，导线不能交叉。
答案
解析
【分析】要完成$\mathrm{L}_1$和$\mathrm{L}_2$并联且开关同时控制两灯的电路，需明确：并联电路中各用电器两端分别连接，开关控制整个电路时应接在干路。解题思路：先确定电源正负极，电流从电源正极流出，经过干路开关后分为两条支路，分别通过$\mathrm{L}_1$和$\mathrm{L}_2$，再汇合回到电源负极；连接时保证导线不交叉，将开关接在干路，两灯两端分别并联在电源两端。
【解析】连接步骤：1. 电源正极（右侧电池的正极）与开关$\mathrm{S}$的一个接线柱相连；2. 将开关$\mathrm{S}$的另一个接线柱分别连接到$\mathrm{L}_1$的左接线柱和$\mathrm{L}_2$的左接线柱；3. 将$\mathrm{L}_1$的右接线柱和$\mathrm{L}_2$的右接线柱连接后，接到电源负极（左侧电池的负极），确保导线不交叉，形成并联电路，开关在干路控制两灯。
【答案】
【知识点】并联电路连接、实物电路连接
【点评】本题考查并联电路的实物连接，需掌握并联电路的特点和开关的作用，属于基础电路连接题，难度适中。
【难度系数】0.5
【解析】连接步骤：1. 电源正极（右侧电池的正极）与开关$\mathrm{S}$的一个接线柱相连；2. 将开关$\mathrm{S}$的另一个接线柱分别连接到$\mathrm{L}_1$的左接线柱和$\mathrm{L}_2$的左接线柱；3. 将$\mathrm{L}_1$的右接线柱和$\mathrm{L}_2$的右接线柱连接后，接到电源负极（左侧电池的负极），确保导线不交叉，形成并联电路，开关在干路控制两灯。
【答案】
【知识点】并联电路连接、实物电路连接
【点评】本题考查并联电路的实物连接，需掌握并联电路的特点和开关的作用，属于基础电路连接题，难度适中。
【难度系数】0.5

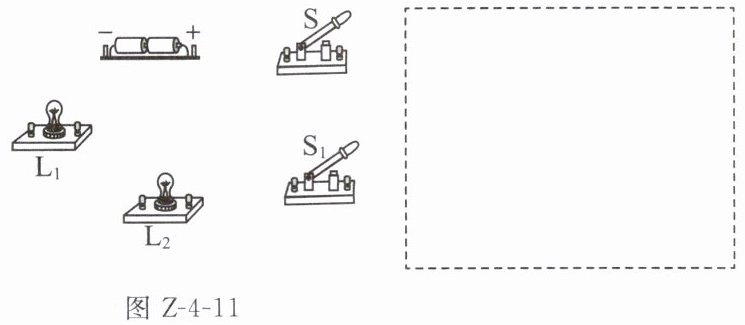

11. 请你根据要求连接图 Z-4-11 中的实物电路，并在虚线框中画出其对应的电路图。
要求：①$\mathrm{L}_1$、$\mathrm{L}_2$两灯并联。
②$\mathrm{S}$控制整个电路。
③$\mathrm{S}_1$只控制灯泡$\mathrm{L}_1$。
要求：①$\mathrm{L}_1$、$\mathrm{L}_2$两灯并联。
②$\mathrm{S}$控制整个电路。
③$\mathrm{S}_1$只控制灯泡$\mathrm{L}_1$。
答案
解析
【分析】
要解决这个问题，需根据题目要求确定电路的连接逻辑：首先，L₁、L₂并联，说明两灯各自形成独立支路；S控制整个电路，因此S需接在干路中；S₁只控制L₁，说明S₁与L₁串联在同一条支路，L₂所在支路无额外开关。连接时从电源正极出发，经干路开关S后分两条支路：一条支路直接接L₂回负极，另一条支路经S₁、L₁回负极，即可满足要求；画电路图时用规范符号对应实物结构，明确干路和支路元件。
【解析】
1. 实物电路连接：
① 电源正极连接开关S的一个接线柱；
② 开关S的另一个接线柱作为分支点，分两条支路：
支路1：直接连L₂的一个接线柱，L₂另一接线柱连电源负极；
支路2：连S₁的一个接线柱，S₁另一接线柱连L₁的一个接线柱，L₁另一接线柱连电源负极；
2. 电路图绘制：
用电路符号表示各元件，电源、开关S在干路，L₂为一条独立支路，L₁与S₁串联为另一条支路，两条支路并联后接电源两端，对应实物连接结构。
【答案】
【知识点】
并联电路、电路连接、电路图
【点评】
本题考查并联电路的连接及开关的控制作用，是电学基础题型，需明确干路开关和支路开关的控制对象，掌握并联电路的连接方法，难度适中。
【难度系数】
0.6
要解决这个问题，需根据题目要求确定电路的连接逻辑：首先，L₁、L₂并联，说明两灯各自形成独立支路；S控制整个电路，因此S需接在干路中；S₁只控制L₁，说明S₁与L₁串联在同一条支路，L₂所在支路无额外开关。连接时从电源正极出发，经干路开关S后分两条支路：一条支路直接接L₂回负极，另一条支路经S₁、L₁回负极，即可满足要求；画电路图时用规范符号对应实物结构，明确干路和支路元件。
【解析】
1. 实物电路连接：
① 电源正极连接开关S的一个接线柱；
② 开关S的另一个接线柱作为分支点，分两条支路：
支路1：直接连L₂的一个接线柱，L₂另一接线柱连电源负极；
支路2：连S₁的一个接线柱，S₁另一接线柱连L₁的一个接线柱，L₁另一接线柱连电源负极；
2. 电路图绘制：
用电路符号表示各元件，电源、开关S在干路，L₂为一条独立支路，L₁与S₁串联为另一条支路，两条支路并联后接电源两端，对应实物连接结构。
【答案】
【知识点】
并联电路、电路连接、电路图
【点评】
本题考查并联电路的连接及开关的控制作用，是电学基础题型，需明确干路开关和支路开关的控制对象，掌握并联电路的连接方法，难度适中。
【难度系数】
0.6

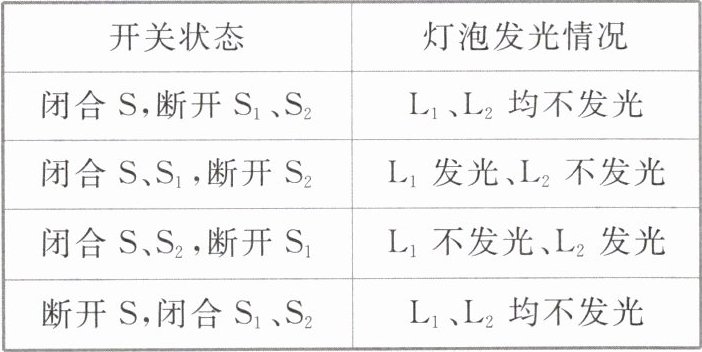

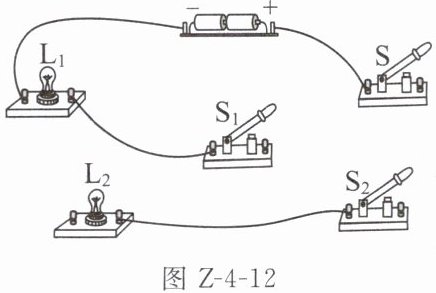

12. 请根据下表中给出的信息，用笔画线代替导线将图Z-4-12中的实物电路连接完整。
图Z-4-12
图Z-4-12
答案

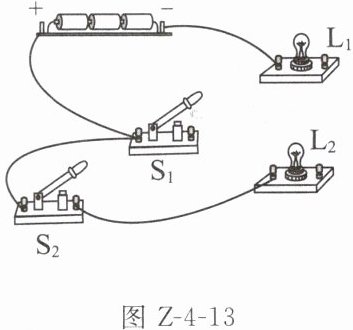

13. (2025无锡江阴月考)为了安全骑行共享单车，小明为共享单车设计了一个简化的转向电路，左开关S₁闭合时左侧转向灯L₁发光，右开关S₂闭合时右侧转向灯L₂发光。请你按照要求把图Z-4-13所示的实物图连接完整。
图Z-4-13
图Z-4-13
答案
解析
【分析】
要实现S₁闭合时L₁发光、S₂闭合时L₂发光，需让L₁和L₂并联，且S₁与L₁串联、S₂与L₂串联，两个支路独立工作。解题时先明确电源正负极，再分别连接两个支路：将L₁通过S₁接电源正极，L₁另一端接电源负极；L₂通过S₂接电源正极，L₂另一端接电源负极，确保开关单独控制对应灯泡。
【解析】
1. 连接L₁支路：将L₁的右侧接线柱与开关S₁的右侧接线柱相连，使电流路径为电源正极→S₁→L₁→电源负极，S₁闭合时L₁发光；
2. 连接L₂支路：将L₂的右侧接线柱与电源负极（L₁左侧接线柱对应的电源负极端）相连，使电流路径为电源正极→S₂→L₂→电源负极，S₂闭合时L₂发光；最终形成两个独立的并联支路，满足要求。
【答案】
【知识点】
并联电路、实物电路连接
【点评】
本题考查并联电路的实物连接，核心是明确开关与用电器的串联关系，并联电路各支路独立工作，属于基础电路连接题，需理清电流路径。
【难度系数】
0.4
要实现S₁闭合时L₁发光、S₂闭合时L₂发光，需让L₁和L₂并联，且S₁与L₁串联、S₂与L₂串联，两个支路独立工作。解题时先明确电源正负极，再分别连接两个支路：将L₁通过S₁接电源正极，L₁另一端接电源负极；L₂通过S₂接电源正极，L₂另一端接电源负极，确保开关单独控制对应灯泡。
【解析】
1. 连接L₁支路：将L₁的右侧接线柱与开关S₁的右侧接线柱相连，使电流路径为电源正极→S₁→L₁→电源负极，S₁闭合时L₁发光；
2. 连接L₂支路：将L₂的右侧接线柱与电源负极（L₁左侧接线柱对应的电源负极端）相连，使电流路径为电源正极→S₂→L₂→电源负极，S₂闭合时L₂发光；最终形成两个独立的并联支路，满足要求。
【答案】
【知识点】
并联电路、实物电路连接
【点评】
本题考查并联电路的实物连接，核心是明确开关与用电器的串联关系，并联电路各支路独立工作，属于基础电路连接题，需理清电流路径。
【难度系数】
0.4

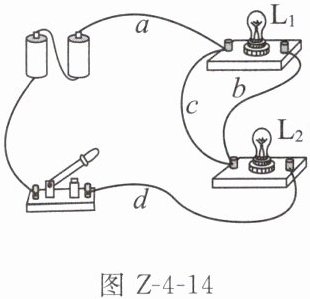

14. 如图 Z-4-14 所示,闭合开关后,两个灯泡的发光情况是
图 Z-4-14
L₁不发光,L₂发光
。要使电路中两灯串联,只要拆除导线c
即可。要使电路中两灯并联,只要将导线b
与L₂相连的一端改接到L₂的另一端即可。图 Z-4-14
答案
14. L₁不发光,L₂发光 c b
解析
【分析】要判断闭合开关后灯泡的发光情况，需分析电流路径：闭合开关后，电流从电源正极出发，经导线a到达L₁左端，此时电流会通过导线c直接流向L₂左端，再经L₂、导线d、开关回到电源负极；而L₁右端通过导线b连接到L₂右端，导致L₁两端电压几乎为0，无电流通过，因此L₁不发光，L₂发光。要使两灯串联，需电流依次经过L₁和L₂，拆除导线c后，电流路径变为电源正极→a→L₁→b→L₂→d→开关→负极，形成串联电路。要使两灯并联，需两灯两端分别接电源两极，将导线b与L₂相连的一端改接到L₂的另一端，可让两灯各自形成独立电流路径，实现并联。
【解析】闭合开关后，电流路径：电源正极→导线a→L₁左端→导线c→L₂左端→L₂→导线d→开关→电源负极，L₁右端通过导线b接L₂右端（靠近电源负极），导致L₁被短路，无电流通过，故L₁不发光，L₂发光。要使两灯串联，需拆除导线c，此时电流依次经过L₁、L₂，形成串联电路。要使两灯并联，将导线b与L₂相连的一端改接到L₂的另一端，使L₁和L₂的两端分别连接电源正负极，形成并联电路。
【答案】L₁不发光，L₂发光；c；b
【知识点】串联电路、并联电路、电路短路
【点评】本题考查电路连接方式的判断，需通过分析电流路径判断灯泡工作状态，掌握串并联电路的特点是解题关键，属于基础电路题。
【难度系数】0.5
【解析】闭合开关后，电流路径：电源正极→导线a→L₁左端→导线c→L₂左端→L₂→导线d→开关→电源负极，L₁右端通过导线b接L₂右端（靠近电源负极），导致L₁被短路，无电流通过，故L₁不发光，L₂发光。要使两灯串联，需拆除导线c，此时电流依次经过L₁、L₂，形成串联电路。要使两灯并联，将导线b与L₂相连的一端改接到L₂的另一端，使L₁和L₂的两端分别连接电源正负极，形成并联电路。
【答案】L₁不发光，L₂发光；c；b
【知识点】串联电路、并联电路、电路短路
【点评】本题考查电路连接方式的判断，需通过分析电流路径判断灯泡工作状态，掌握串并联电路的特点是解题关键，属于基础电路题。
【难度系数】0.5

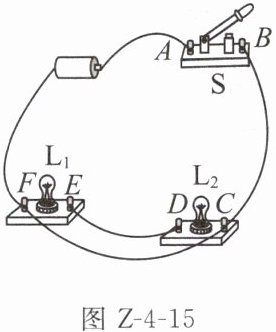

15. 如图 Z-4-15 所示是某同学连接的电路，在某些接线柱间去掉或接上一些导线，可使两盏灯分别组成串联或并联电路。
图 Z-4-15
(1)若不改变接线而直接闭合开关，会出现
(2)成为串联电路最简单的方法是
(3)成为并联电路最简单的方法是
图 Z-4-15
(1)若不改变接线而直接闭合开关，会出现
短路
现象。(2)成为串联电路最简单的方法是
去掉 FC 间的导线
。(3)成为并联电路最简单的方法是
将 BC 间的导线改接到 BD 间(合理即可)
。答案
15. (1)短路 (2)去掉 FC 间的导线
(3)将 BC 间的导线改接到 BD 间(合理即可)
(3)将 BC 间的导线改接到 BD 间(合理即可)
解析
【分析】
要解决本题，需先分析原电路的电流路径，明确短路、串联、并联电路的特点：原电路闭合开关后，电流若不经过用电器直接连通电源两极即为短路；串联电路是电流只有一条路径，依次经过所有用电器；并联电路是电流有两条独立路径，各用电器两端分别连接电源两极。据此调整导线即可得到对应电路。
【解析】
(1) 原电路中，不改变接线闭合开关，电流从电源正极出发，经开关、导线直接回到电源负极，未经过任何用电器，因此会出现短路现象。
(2) 串联电路要求电流只有一条路径，依次经过两盏灯。去掉FC间的导线后，电流路径为：电源→开关S→B→C→L₂→D→E→L₁→电源，两灯依次连接，形成串联电路，这是最简单的方法。
(3) 并联电路要求电流有两条独立路径，分别经过两盏灯。将BC间的导线改接到BD间后，电流从开关S的B端流出，一条路径经C→L₂→D→电源，另一条路径经E→L₁→F→电源，两灯两端都接电源两极，形成并联电路，这是最简单的方法。
【答案】
(1) 短路
(2) 去掉FC间的导线
(3) 将BC间的导线改接到BD间（合理即可）
【知识点】
电路状态；串联与并联电路
【点评】
本题考查短路的判断、串联和并联电路的识别，核心是通过分析电流路径判断电路结构，属于基础电路应用题，需掌握电流路径的分析方法。
【难度系数】
0.3
要解决本题，需先分析原电路的电流路径，明确短路、串联、并联电路的特点：原电路闭合开关后，电流若不经过用电器直接连通电源两极即为短路；串联电路是电流只有一条路径，依次经过所有用电器；并联电路是电流有两条独立路径，各用电器两端分别连接电源两极。据此调整导线即可得到对应电路。
【解析】
(1) 原电路中，不改变接线闭合开关，电流从电源正极出发，经开关、导线直接回到电源负极，未经过任何用电器，因此会出现短路现象。
(2) 串联电路要求电流只有一条路径，依次经过两盏灯。去掉FC间的导线后，电流路径为：电源→开关S→B→C→L₂→D→E→L₁→电源，两灯依次连接，形成串联电路，这是最简单的方法。
(3) 并联电路要求电流有两条独立路径，分别经过两盏灯。将BC间的导线改接到BD间后，电流从开关S的B端流出，一条路径经C→L₂→D→电源，另一条路径经E→L₁→F→电源，两灯两端都接电源两极，形成并联电路，这是最简单的方法。
【答案】
(1) 短路
(2) 去掉FC间的导线
(3) 将BC间的导线改接到BD间（合理即可）
【知识点】
电路状态；串联与并联电路
【点评】
本题考查短路的判断、串联和并联电路的识别，核心是通过分析电流路径判断电路结构，属于基础电路应用题，需掌握电流路径的分析方法。
【难度系数】
0.3
