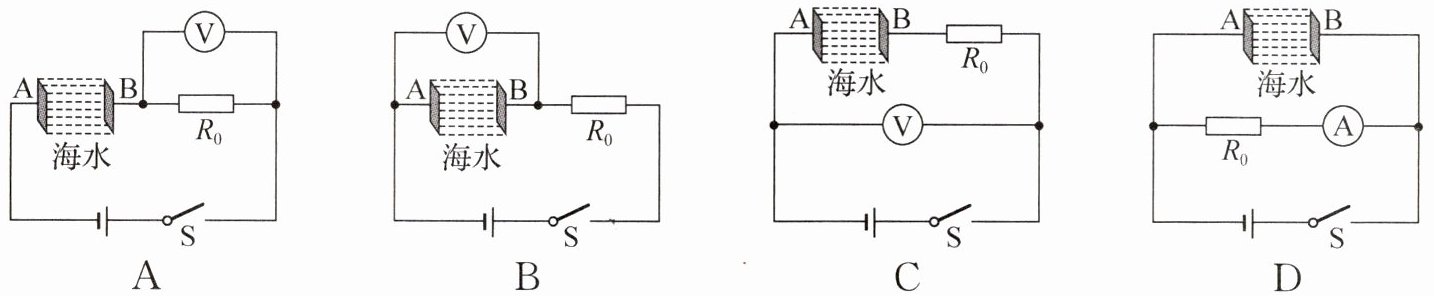

10. (2024·常州)海水中盐的浓度越大,其导电性越好,间距固定的金属片 A、B之间的海水的电阻越小.下列电路中,电源电压恒定,$R_0$为定值电阻,闭合开关 S,海水中盐的浓度越大,电表示数越大的是 ( )

A

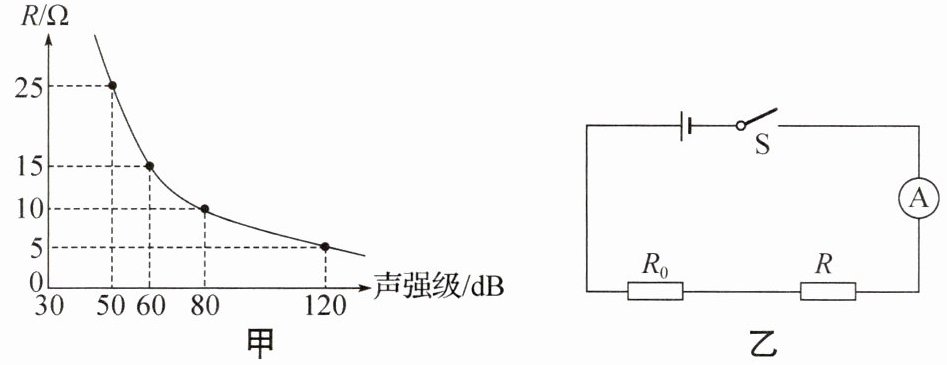

11. (2024·遂宁)噪声污染是当代社会四大污染之一,青少年长期处于噪声环境中会影响身心健康.为了监测噪声的强弱,同学们找来定值电阻$R_0$、声敏电阻$R$(阻值会随声音强弱发生变化)、电流表、学生电源等器材,设计了可用电流表的示数来反映噪声强弱的装置,$R$的阻值与声音强度的关系图像如图甲所示,该装置电路原理图如图乙所示.在某次测试中,当声音强度为80 dB时,电流表示数为0.4 A;当声音强度为50 dB时,电流表示数为0.2 A.下列选项正确的是
( )

A. 电路中的电流随声音强度的增大而减小
B. $R_0$的阻值是15 Ω
C. 电源电压为10 V
D. 当电流表示数为0.3 A时,声音强度为60 dB

D

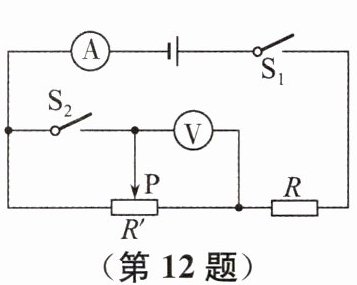

12. (2023·襄阳)如图所示,电源电压保持不变,将滑片P置于滑动变阻器上的任一点(非端点).当开关$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时,电压表和电流表的示数分别为$U_1$、$I_1$;当开关$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时,电压表和电流表的示数分别为$U_2$、$I_2$,则（ ）
A. $U_1＜U_2,I_1＞I_2$
B. $U_1=U_2,I_1＞I_2$
C. $U_1＞U_2,I_1＞I_2$
D. $U_1＜U_2,I_1＜I_2$

C

13. (2023·内江)计算机鼠标内装有自动控制传感器，其工作电路如图所示. 物体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P左右移动，通过电压表示数变化可反映出物体M移动的距离. 当物体M向右移动时 （ ）
A. 电流表示数不变，电压表示数变小
B. 电流表示数变大，电压表示数变大
C. 电压表示数和电流表示数的比值变大
D. 电压表示数和电流表示数的比值不变

C
