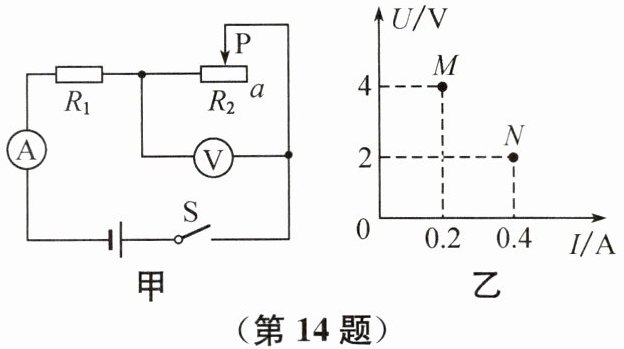

14. 如图甲所示，电源电压保持不变，闭合开关S，将滑动变阻器滑片P分别移动至最右端a点和某处b点(图中未标出)，记录两个电表数据并标为图乙中M、N两点.则滑动变阻器的最大阻值为________Ω，电源电压是________V.将滑片P从b点再移至某处c点(图中未标出)的过程中，两个电表示数变化量的比值将________(选填“变大”“不变”或“变小”).

20
; 6
; 不变

15. 在如图所示的电路中，电阻$R_{1}=8\ \Omega,R_{2}=10\ \Omega$，电源电压保持不变，定值电阻$R$的阻值未知(不为零).当开关S接位置1时，电流表的示数为0.2 A；当开关S接位置2时，电流表的示数可能在________A到________A之间.

0.16
; 0.2

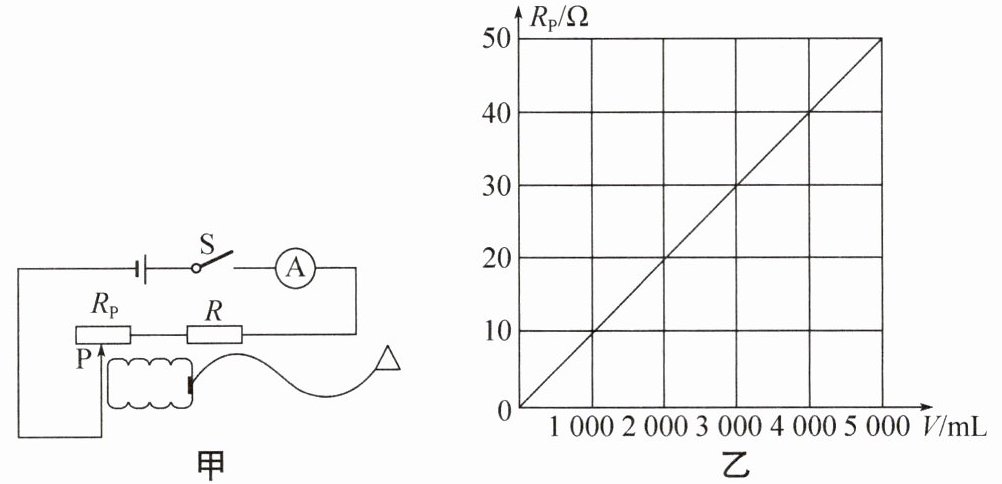

16. 如图甲所示是某活动小组设计的肺活量测试仪的电路原理图，人吹出的气体使波纹鼓胀大，进而推动滑片P向左移动.图乙是滑动变阻器$R_P$接入电路的阻值与肺活量$V$的关系图像，电源电压为9 V，定值电阻$R=10\ \Omega$.不吹气时，电流表的示数为________A；把电流表的刻度改成相应的肺活量数值，当原电流表的示数为0.3 A时，肺活量为________mL.测试仪显示最大肺活量时，滑动变阻器$R_P$两端的电压为________V.

0.9
; 2000
; 7.5

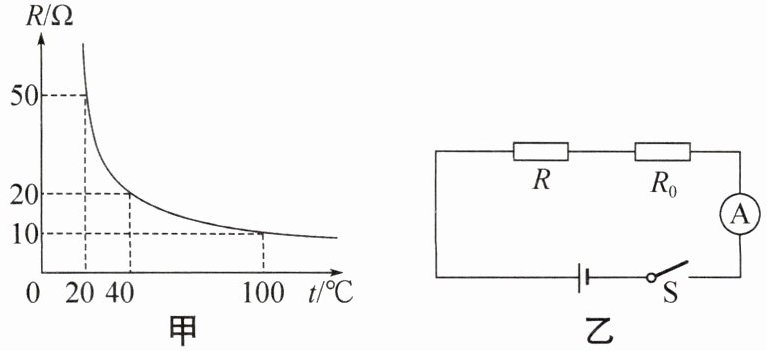

17. 半导体材料的导电能力介于导体和绝缘体之间，其电阻受温度影响较大. 如图甲所示是某种半导体材料的电阻随温度变化的关系图像，根据这种半导体材料的特性，小明和他的同学设计了一个电路(如图乙所示)，可以测定环境温度，使用的器材有：由该半导体材料制成的电阻$R$、电源、电流表($0～0.6\ \mathrm{A}$)、开关、定值电阻$R_0$(阻值为$40\ \Omega$)、导线若干.
(1)当环境温度为$20\ °\mathrm{C}$时，电流表的示数为$0.2\ \mathrm{A}$，求电源电压.
(2)当电流表的示数为$0.3\ \mathrm{A}$时，求此时的环境温度.

（1）解：由题图乙可知，电阻$R$与定值电阻$R_0$串联，电流表测电路中的电流；由题图甲可知，当环境温度为$20^{\circ}C$时，电阻$R$的阻值$R = 50\Omega，$因串联电路中总电阻等于各分电阻之和，所以电源电压$U = IR_{总}=I(R + R_0)=0.2A\times(50\Omega + 40\Omega)=18V。$ （2）当电流表的示数为$0.3A$时，电路中的总电阻$R_{总}'=\frac{U}{I'}=\frac{18V}{0.3A}=60\Omega，$此时电阻$R$的阻值$R' = R_{总}'-R_0 = 60\Omega - 40\Omega = 20\Omega，$由题图甲可知，此时的环境温度是$40^{\circ}C。$
