根据几何体,从三个方向看物体的形状图
的方法总结$\begin{cases} 从\_\_\_\_\_\_看:看列,选最高层 \\ 从\_\_\_\_\_\_看:看行,选最高层 \\ 从\_\_\_\_\_\_看:画根基,平面图 \end{cases}$
的方法总结$\begin{cases} 从\_\_\_\_\_\_看:看列,选最高层 \\ 从\_\_\_\_\_\_看:看行,选最高层 \\ 从\_\_\_\_\_\_看:画根基,平面图 \end{cases}$
答案
正面 左面 上面
解析
【分析】
我们先回忆三个方向观察几何体的对应规则：首先，从正面看物体时，视线沿前后方向投射，看到的图形按左右分列，每列的高度取该列的最大层数，对应“看列，选最高层”的描述；其次，从左面看物体时，视线沿左右方向投射，看到的图形按前后分行，每行的高度取该行的最大层数，对应“看行，选最高层”的描述；最后，从上面看物体时，视线沿上下方向投射，看到的是几何体最底层的平面排布，也就是整个几何体的根基平面图，对应“画根基，平面图”的描述，据此即可填出对应方向。
【解析】
根据三视图的观察要点逐一匹配：
1. 从正面观察几何体时，观测结果按列划分，每列高度取该列最高层数，因此第一个空填“正面”；
2. 从左面观察几何体时，观测结果按行划分，每行高度取该行最高层数，因此第二个空填“左面”；
3. 从上面观察几何体时，观测结果为几何体底层的平面排布，即根基平面图，因此第三个空填“上面”。
【答案】
正面 左面 上面
【知识点】
1. 三视图概念
2. 三视图观察方法
【点评】
本题考查三视图的基础观察规则，是三视图相关内容的核心基础，熟练掌握该规则才能准确绘制三视图、由三视图还原原几何体。
【难度系数】
0.9
我们先回忆三个方向观察几何体的对应规则：首先，从正面看物体时，视线沿前后方向投射，看到的图形按左右分列，每列的高度取该列的最大层数，对应“看列，选最高层”的描述；其次，从左面看物体时，视线沿左右方向投射，看到的图形按前后分行，每行的高度取该行的最大层数，对应“看行，选最高层”的描述；最后，从上面看物体时，视线沿上下方向投射，看到的是几何体最底层的平面排布，也就是整个几何体的根基平面图，对应“画根基，平面图”的描述，据此即可填出对应方向。
【解析】
根据三视图的观察要点逐一匹配：
1. 从正面观察几何体时，观测结果按列划分，每列高度取该列最高层数，因此第一个空填“正面”；
2. 从左面观察几何体时，观测结果按行划分，每行高度取该行最高层数，因此第二个空填“左面”；
3. 从上面观察几何体时，观测结果为几何体底层的平面排布，即根基平面图，因此第三个空填“上面”。
【答案】
正面 左面 上面
【知识点】
1. 三视图概念
2. 三视图观察方法
【点评】
本题考查三视图的基础观察规则，是三视图相关内容的核心基础，熟练掌握该规则才能准确绘制三视图、由三视图还原原几何体。
【难度系数】
0.9

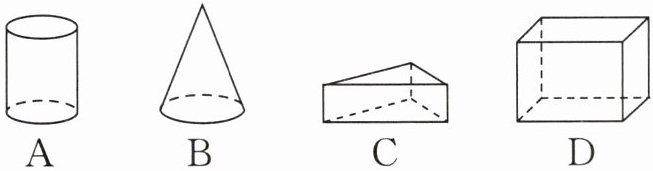

1.下列四个水平放置的几何体，从正面看不是长方形的是（
A
B D
B
）。A
B D
答案
1.B
解析
【分析】
这道题考查几何体主视图（从正面观察得到的平面图形）的判断，解题时首先要明确主视图的定义：从几何体正前方观察得到的平面图形，再逐一分析每个选项对应几何体的主视图形状，筛选出主视图不是长方形的选项即可。
【解析】
我们逐一判断各选项几何体的主视图：
A选项：直立放置的圆柱，从正面看得到的图形是长方形，不符合题意；
B选项：圆锥，从正面看得到的图形是等腰三角形，不是长方形，符合题意；
C选项：直三棱柱，从正面看得到的图形是长方形，不符合题意；
D选项：长方体，从正面看得到的图形是长方形，不符合题意。
综上，本题选B。
【答案】
B
【知识点】
1. 主视图判断 2. 常见几何体三视图
【点评】
本题是三视图类基础题型，重点考查对常见几何体正面视图的识别能力，熟练掌握各类常见几何体的三视图特点即可快速解题。
【难度系数】
0.9
这道题考查几何体主视图（从正面观察得到的平面图形）的判断，解题时首先要明确主视图的定义：从几何体正前方观察得到的平面图形，再逐一分析每个选项对应几何体的主视图形状，筛选出主视图不是长方形的选项即可。
【解析】
我们逐一判断各选项几何体的主视图：
A选项：直立放置的圆柱，从正面看得到的图形是长方形，不符合题意；
B选项：圆锥，从正面看得到的图形是等腰三角形，不是长方形，符合题意；
C选项：直三棱柱，从正面看得到的图形是长方形，不符合题意；
D选项：长方体，从正面看得到的图形是长方形，不符合题意。
综上，本题选B。
【答案】
B
【知识点】
1. 主视图判断 2. 常见几何体三视图
【点评】
本题是三视图类基础题型，重点考查对常见几何体正面视图的识别能力，熟练掌握各类常见几何体的三视图特点即可快速解题。
【难度系数】
0.9

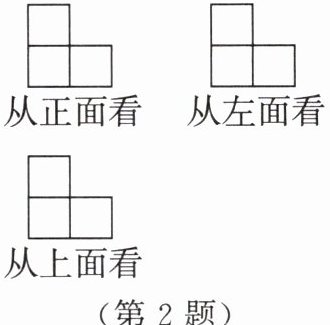

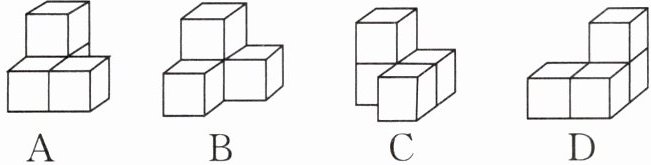

2.用4个相同的小立方块搭建了一个几何体,从三个方向看到的形状图如图所示,则这个几何体可能是(
A
)。答案
2.A
解析
【分析】
要解决这类根据三视图匹配几何体的问题，可按以下思路思考：首先明确三视图的定义：主视图是从几何体正面观察得到的图形，反映几何体的列数和每列的最大高度；左视图是从左面观察得到的图形，反映几何体的行数和每行的最大高度；俯视图是从上面观察得到的图形，反映几何体底层小立方块的分布情况。解题时可先确认小立方块总数量是否符合题干要求，再逐个验证每个选项的三视图是否与题干给出的三视图完全一致，最终选出符合要求的选项。
【解析】
我们按照以下步骤验证：
1. 核对总数量：题干要求用4个相同小立方块搭建几何体，所有待选选项均满足该要求。
2. 逐一核对三视图：
验证选项A：主视图从正面看共2列，左列高度为2、右列高度为1，和题干主视图一致；左视图从左面看共2列，左列高度为2、右列高度为1，和题干左视图一致；俯视图从上面看底层有3个小立方块，分布符合题干俯视图特征。
其余选项的三视图至少有一项和题干给出的三视图不匹配，均排除。
综上，符合要求的几何体为选项A。
【答案】
A
【知识点】
三视图的识别；由三视图判断几何体
【点评】
本题是三视图的基础应用题型，解题核心是熟练掌握三种视图的观察角度和反映的几何体特征，需要学生具备基础的空间想象能力，是几何入门阶段的常见考点。
【难度系数】
0.8
要解决这类根据三视图匹配几何体的问题，可按以下思路思考：首先明确三视图的定义：主视图是从几何体正面观察得到的图形，反映几何体的列数和每列的最大高度；左视图是从左面观察得到的图形，反映几何体的行数和每行的最大高度；俯视图是从上面观察得到的图形，反映几何体底层小立方块的分布情况。解题时可先确认小立方块总数量是否符合题干要求，再逐个验证每个选项的三视图是否与题干给出的三视图完全一致，最终选出符合要求的选项。
【解析】
我们按照以下步骤验证：
1. 核对总数量：题干要求用4个相同小立方块搭建几何体，所有待选选项均满足该要求。
2. 逐一核对三视图：
验证选项A：主视图从正面看共2列，左列高度为2、右列高度为1，和题干主视图一致；左视图从左面看共2列，左列高度为2、右列高度为1，和题干左视图一致；俯视图从上面看底层有3个小立方块，分布符合题干俯视图特征。
其余选项的三视图至少有一项和题干给出的三视图不匹配，均排除。
综上，符合要求的几何体为选项A。
【答案】
A
【知识点】
三视图的识别；由三视图判断几何体
【点评】
本题是三视图的基础应用题型，解题核心是熟练掌握三种视图的观察角度和反映的几何体特征，需要学生具备基础的空间想象能力，是几何入门阶段的常见考点。
【难度系数】
0.8

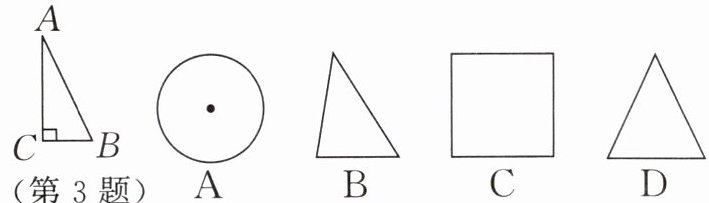

3.如图,将直角三角形ABC绕直角边AC所在的直线旋转一周,所得的几何体从正面看是(
直角三角形ABC
圆
A
B
正方形
C
三角形
D
D
)。直角三角形ABC
圆
A
B
正方形
C
三角形
D
答案
3.D
解析
【分析】
解题时先依据面动成体的原理判断旋转后得到的立体图形：直角三角形绕直角边旋转一周会形成圆锥；再回忆圆锥从正面观察得到的平面图形为等腰三角形，最后匹配选项即可得出答案。
【解析】
将Rt△ABC绕直角边AC所在直线旋转一周，所得的几何体是圆锥。从正面观察圆锥，看到的平面图形是等腰三角形，对应选项中的D。
【答案】
D
【知识点】
面动成体，圆锥特征，视图判断
【点评】
本题考查立体图形的形成与三视图的判断，属于基础题型，熟练掌握常见几何体的形成过程和对应三视图特点即可快速解题。
【难度系数】
0.85
解题时先依据面动成体的原理判断旋转后得到的立体图形：直角三角形绕直角边旋转一周会形成圆锥；再回忆圆锥从正面观察得到的平面图形为等腰三角形，最后匹配选项即可得出答案。
【解析】
将Rt△ABC绕直角边AC所在直线旋转一周，所得的几何体是圆锥。从正面观察圆锥，看到的平面图形是等腰三角形，对应选项中的D。
【答案】
D
【知识点】
面动成体，圆锥特征，视图判断
【点评】
本题考查立体图形的形成与三视图的判断，属于基础题型，熟练掌握常见几何体的形成过程和对应三视图特点即可快速解题。
【难度系数】
0.85

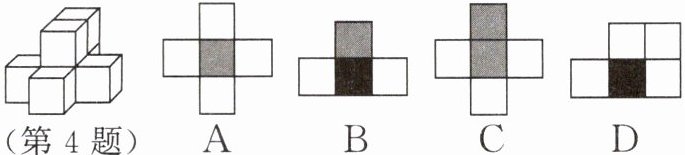

4.如果用表示1个小立方块，用■表示2个小立方块叠加，用
表示3个小立方块叠加，那么图中由7个小立方块搭成的几何体，从正面看，其形状图是（
A
B
C D
表示3个小立方块叠加，那么图中由7个小立方块搭成的几何体，从正面看，其形状图是（B
）。A
B
C D
答案
4.B
解析
【分析】
要解决这道题，首先回忆主视图的定义：主视图是从几何体的正前方观察得到的平面图形。解题思路分三步：第一步先确定该几何体从正面看共有几列；第二步逐一统计每一列最高堆叠的小立方块数量，对应题目给出的符号规则转换成对应图形；第三步将得到的图形和选项逐一比对，选出匹配的选项即可。
【解析】
1. 明确主视图绘制规则：从正面观察几何体，得到的平面图形的列数与几何体从左到右的列数一致，每一列的图形对应该列堆叠的最多小立方块的数量。
2. 对应符号规则：题目中规定，空白正方形表示1个小立方块，黑色正方形■表示2个小立方块叠加，指定符号表示3个小立方块叠加。
3. 观察原7个小立方块搭成的几何体，从左到右统计每列最高小立方块数量，按照符号规则转换后，得到的主视图与选项B一致。
【答案】
B
【知识点】
1. 主视图的概念
2. 简单组合体三视图识别
【点评】
本题结合自定义符号考查主视图的识别，需要学生熟练掌握主视图的绘制规则，同时认真审题看清不同符号对应的小立方块数量，避免因粗心看错符号丢分。
【难度系数】
0.8
要解决这道题，首先回忆主视图的定义：主视图是从几何体的正前方观察得到的平面图形。解题思路分三步：第一步先确定该几何体从正面看共有几列；第二步逐一统计每一列最高堆叠的小立方块数量，对应题目给出的符号规则转换成对应图形；第三步将得到的图形和选项逐一比对，选出匹配的选项即可。
【解析】
1. 明确主视图绘制规则：从正面观察几何体，得到的平面图形的列数与几何体从左到右的列数一致，每一列的图形对应该列堆叠的最多小立方块的数量。
2. 对应符号规则：题目中规定，空白正方形表示1个小立方块，黑色正方形■表示2个小立方块叠加，指定符号表示3个小立方块叠加。
3. 观察原7个小立方块搭成的几何体，从左到右统计每列最高小立方块数量，按照符号规则转换后，得到的主视图与选项B一致。
【答案】
B
【知识点】
1. 主视图的概念
2. 简单组合体三视图识别
【点评】
本题结合自定义符号考查主视图的识别，需要学生熟练掌握主视图的绘制规则，同时认真审题看清不同符号对应的小立方块数量，避免因粗心看错符号丢分。
【难度系数】
0.8

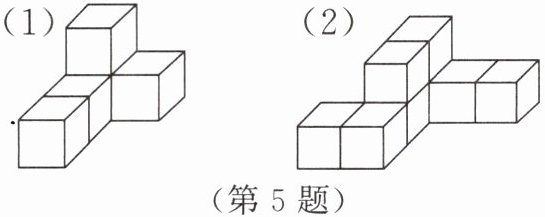

5.如图,分别画出从三个方向看到的下列几何体的形状图。
答案

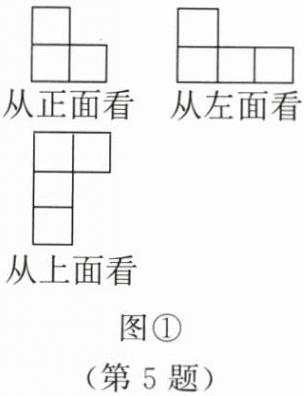

5.解:(1)如图①。
(2)如图②。
解析
【分析】
要画出几何体从三个方向看到的形状图（三视图），首先明确三个视图的定义：从正面看得到的是主视图，从左面看得到的是左视图，从上面看得到的是俯视图。解题步骤：1. 确定观察方向，分别站在正面、左面、上方观察几何体；2. 数出对应方向下有几列，每一列最高有几层；3. 按照对应规则画出对应数量的小正方形即可。
【解析】
(1) 观察几何体(1)：
从正面看：共2列，从左到右每列小正方形个数依次为2、1，据此画出主视图；
从左面看：共3列，从左到右每列小正方形个数依次为2、1、1，据此画出左视图；
从上面看：共2列，从左到右每列小正方形个数依次为3、1，且右列小正方形与左列最上方小正方形对齐，据此画出俯视图，最终结果如图①。
(2) 观察几何体(2)：
从正面看：共4列，从左到右每列小正方形个数依次为1、2、1、1，据此画出主视图；
从左面看：共3列，从左到右每列小正方形个数依次为2、2、1，据此画出左视图；
从上面看：共3列，从左到右每列小正方形个数依次为1、3、1，左列小正方形与中列最下方小正方形对齐，右列小正方形与中列最上方小正方形对齐，据此画出俯视图，最终结果如图②。
【答案】
(1)如图①。
(2)如图②。
【知识点】
三视图概念、三视图画法、几何体的视图
【点评】
本题是三视图绘制的基础题型，重点考查对不同观察方向下几何体结构的识别能力，画图时需注意各视图的行列数、每层的数量以及对应位置关系，避免出现漏画、错层的问题。
【难度系数】
0.8
要画出几何体从三个方向看到的形状图（三视图），首先明确三个视图的定义：从正面看得到的是主视图，从左面看得到的是左视图，从上面看得到的是俯视图。解题步骤：1. 确定观察方向，分别站在正面、左面、上方观察几何体；2. 数出对应方向下有几列，每一列最高有几层；3. 按照对应规则画出对应数量的小正方形即可。
【解析】
(1) 观察几何体(1)：
从正面看：共2列，从左到右每列小正方形个数依次为2、1，据此画出主视图；
从左面看：共3列，从左到右每列小正方形个数依次为2、1、1，据此画出左视图；
从上面看：共2列，从左到右每列小正方形个数依次为3、1，且右列小正方形与左列最上方小正方形对齐，据此画出俯视图，最终结果如图①。
(2) 观察几何体(2)：
从正面看：共4列，从左到右每列小正方形个数依次为1、2、1、1，据此画出主视图；
从左面看：共3列，从左到右每列小正方形个数依次为2、2、1，据此画出左视图；
从上面看：共3列，从左到右每列小正方形个数依次为1、3、1，左列小正方形与中列最下方小正方形对齐，右列小正方形与中列最上方小正方形对齐，据此画出俯视图，最终结果如图②。
【答案】
(1)如图①。
(2)如图②。
【知识点】
三视图概念、三视图画法、几何体的视图
【点评】
本题是三视图绘制的基础题型，重点考查对不同观察方向下几何体结构的识别能力，画图时需注意各视图的行列数、每层的数量以及对应位置关系，避免出现漏画、错层的问题。
【难度系数】
0.8

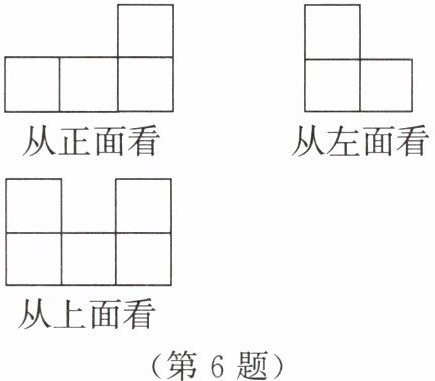

6.如图所示的是从三个方向看到的由若干棱长为1的小立方块搭成的几何体的形状图,所搭成的几何体所用的小立方块的个数是
6
。答案
6.6
解析
【分析】
要解这道题我们可以按固定思路分析：首先看俯视图，俯视图的每个正方形对应几何体底层的1个小立方块，可直接确定底层小立方块的数量和分布；再结合主视图和左视图判断各位置的层数，主视图能确定几何体从左到右每一列的最大层数，左视图能确定几何体从后到前每一行的最大层数，两者结合就能找到有多层小立方块的位置；最后把所有位置的小立方块数量相加即可得到总个数。
【解析】
1. 观察俯视图，可知几何体底层共有5个小立方块，对应俯视图的5个正方形。
2. 观察主视图：从左到右共3列，第一、二列最高为1层，第三列最高为2层，说明仅第三列存在层数为2的位置。
3. 观察左视图：从左到右共2列，分别对应几何体的后排、前排，左列也就是后排最高为2层，右列也就是前排最高为1层，说明仅后排存在层数为2的位置。
4. 结合以上信息，只有后排第三列的位置有2层小立方块，其余位置均为1层。因此总个数为底层的5个加上第二层的1个，即$5+1=6$个。
【答案】
6
【知识点】
三视图的含义、由三视图还原几何体、小立方块计数
【点评】
本题是三视图应用的基础题型，主要考查空间想象能力，掌握“俯视图定底层位置、主视图定列高、左视图定行高”的解题技巧，就能快速准确得到结果。
【难度系数】
0.75
要解这道题我们可以按固定思路分析：首先看俯视图，俯视图的每个正方形对应几何体底层的1个小立方块，可直接确定底层小立方块的数量和分布；再结合主视图和左视图判断各位置的层数，主视图能确定几何体从左到右每一列的最大层数，左视图能确定几何体从后到前每一行的最大层数，两者结合就能找到有多层小立方块的位置；最后把所有位置的小立方块数量相加即可得到总个数。
【解析】
1. 观察俯视图，可知几何体底层共有5个小立方块，对应俯视图的5个正方形。
2. 观察主视图：从左到右共3列，第一、二列最高为1层，第三列最高为2层，说明仅第三列存在层数为2的位置。
3. 观察左视图：从左到右共2列，分别对应几何体的后排、前排，左列也就是后排最高为2层，右列也就是前排最高为1层，说明仅后排存在层数为2的位置。
4. 结合以上信息，只有后排第三列的位置有2层小立方块，其余位置均为1层。因此总个数为底层的5个加上第二层的1个，即$5+1=6$个。
【答案】
6
【知识点】
三视图的含义、由三视图还原几何体、小立方块计数
【点评】
本题是三视图应用的基础题型，主要考查空间想象能力，掌握“俯视图定底层位置、主视图定列高、左视图定行高”的解题技巧，就能快速准确得到结果。
【难度系数】
0.75
7.如图,正方形ABCD的边长为3,以直线AB为轴,将正方形旋转一周,从左面看到的所得几何体的形状图的周长是
18
。答案
7.18
解析
【分析】
解题思路可分为三步：首先判断正方形绕AB旋转后得到的几何体类型，确定该几何体的底面半径和高；其次明确该几何体左视图的形状，找到左视图各边对应的长度；最后代入对应周长公式计算即可。首先，正方形绕一条边旋转一周会得到圆柱，本题中AB为旋转轴，因此圆柱的高等于AB的长度，底面半径等于AD的长度；其次圆柱的左视图是矩形，矩形的一组对边等于圆柱的高，另一组对边等于圆柱底面的直径；最后用矩形周长公式计算就能得到结果。
【解析】
1. 确定旋转得到的几何体：正方形ABCD以直线AB为轴旋转一周，得到圆柱，其中圆柱的底面半径$ r = AD = 3 $，圆柱的高$ h = AB = 3 $。
2. 确定左视图的形状和边长：圆柱的左视图是矩形，矩形的一边长等于圆柱的高3，另一边长等于圆柱底面的直径，即$ 2r = 2×3 = 6 $。
3. 计算左视图的周长：矩形周长公式为$ C = 2×(长+宽) $，代入得$ C = 2×(3+6) = 18 $。
【答案】
18
【知识点】
旋转体的形成，几何体的三视图，矩形周长计算
【点评】
本题将图形旋转、三视图和周长计算结合考查，解题的关键是准确判断旋转后几何体的形状，以及左视图各边对应的实际长度，避免将底面直径误算为半径导致出错。
【难度系数】
0.7
解题思路可分为三步：首先判断正方形绕AB旋转后得到的几何体类型，确定该几何体的底面半径和高；其次明确该几何体左视图的形状，找到左视图各边对应的长度；最后代入对应周长公式计算即可。首先，正方形绕一条边旋转一周会得到圆柱，本题中AB为旋转轴，因此圆柱的高等于AB的长度，底面半径等于AD的长度；其次圆柱的左视图是矩形，矩形的一组对边等于圆柱的高，另一组对边等于圆柱底面的直径；最后用矩形周长公式计算就能得到结果。
【解析】
1. 确定旋转得到的几何体：正方形ABCD以直线AB为轴旋转一周，得到圆柱，其中圆柱的底面半径$ r = AD = 3 $，圆柱的高$ h = AB = 3 $。
2. 确定左视图的形状和边长：圆柱的左视图是矩形，矩形的一边长等于圆柱的高3，另一边长等于圆柱底面的直径，即$ 2r = 2×3 = 6 $。
3. 计算左视图的周长：矩形周长公式为$ C = 2×(长+宽) $，代入得$ C = 2×(3+6) = 18 $。
【答案】
18
【知识点】
旋转体的形成，几何体的三视图，矩形周长计算
【点评】
本题将图形旋转、三视图和周长计算结合考查，解题的关键是准确判断旋转后几何体的形状，以及左视图各边对应的实际长度，避免将底面直径误算为半径导致出错。
【难度系数】
0.7
