1. 将$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$三盏灯串联在电路中，发现$\mathrm{L}_1$最暗，$\mathrm{L}_2$较亮，$\mathrm{L}_3$最亮，则通过三盏灯的电流大小关系为（
A.$I_1＞I_2＞I_3$
B.$I_1=I_2=I_3$
C.$I_1＜I_2＜I_3$
D.无法判断
B
）A.$I_1＞I_2＞I_3$
B.$I_1=I_2=I_3$
C.$I_1＜I_2＜I_3$
D.无法判断
答案
1. B
解析
【分析】首先明确题目中三盏灯为串联连接，需牢记串联电路的电流规律。部分同学易混淆灯的亮度与电流的关系，实际灯的亮度由实际功率决定，与串联电路的电流无关，解题核心是抓住串联电路电流的特点。
【解析】由于三盏灯串联在电路中，根据串联电路的基本规律：串联电路中各处的电流大小相等，因此通过L₁、L₂、L₃的电流相等，即I₁=I₂=I₃，对应选项B。
【答案】B
【知识点】串联电路的电流规律
【点评】本题考查串联电路的基础电流规律，属于易得分的基础题，需注意区分灯的亮度（实际功率）与串联电流的概念，避免因概念混淆选错。
【难度系数】0.8
【解析】由于三盏灯串联在电路中，根据串联电路的基本规律：串联电路中各处的电流大小相等，因此通过L₁、L₂、L₃的电流相等，即I₁=I₂=I₃，对应选项B。
【答案】B
【知识点】串联电路的电流规律
【点评】本题考查串联电路的基础电流规律，属于易得分的基础题，需注意区分灯的亮度（实际功率）与串联电流的概念，避免因概念混淆选错。
【难度系数】0.8
2. 在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是 （
A.将电源两极对调，再次测量a、b、c三处的电流
B.改变开关S的位置，再次测量a、b、c三处的电流
C.将图中两只灯泡的位置互换，再次测量a、b、c三处的电流
D.换用不同规格的灯泡，再次测量a、b、c三处的电流
D
）A.将电源两极对调，再次测量a、b、c三处的电流
B.改变开关S的位置，再次测量a、b、c三处的电流
C.将图中两只灯泡的位置互换，再次测量a、b、c三处的电流
D.换用不同规格的灯泡，再次测量a、b、c三处的电流
答案
2. D
解析
【分析】要探究串联电路中a、b、c三处电流的关系，需通过多次实验得出普遍规律，避免单次实验的偶然性。分析各选项：A选项电源对调仅改变电流方向，电流大小不变，无法探究电流关系；B选项改变开关位置，电路仍为串联，电流大小不变，无意义；C选项互换灯泡位置，电路结构未变，电流仍相同，不能得出普遍规律；D选项换用不同规格的灯泡，改变电路参数，多次测量可得出普遍规律，符合实验要求。
【解析】探究串联电路电流规律时，为避免实验偶然性，需进行多次实验，换用不同规格的用电器重复实验，以得出普遍结论。A选项：电源两极对调，仅改变电流方向，电流大小不变，无法探究电流关系，错误；B选项：改变开关位置，电路仍为串联，电流大小不变，不能探究电流关系，错误；C选项：互换灯泡位置，电路结构未改变，电流仍相同，无法得出普遍规律，错误；D选项：换用不同规格的灯泡，改变电路，多次测量a、b、c三处电流，可得出串联电路电流处处相等的普遍规律，正确。
【答案】D
【知识点】串联电路电流规律、实验探究方法
【点评】本题考查串联电路电流规律的实验探究，关键在于理解多次实验的目的是得出普遍规律，避免偶然性，属于基础实验题，需掌握实验设计的基本原则。
【难度系数】0.6
【解析】探究串联电路电流规律时，为避免实验偶然性，需进行多次实验，换用不同规格的用电器重复实验，以得出普遍结论。A选项：电源两极对调，仅改变电流方向，电流大小不变，无法探究电流关系，错误；B选项：改变开关位置，电路仍为串联，电流大小不变，不能探究电流关系，错误；C选项：互换灯泡位置，电路结构未改变，电流仍相同，无法得出普遍规律，错误；D选项：换用不同规格的灯泡，改变电路，多次测量a、b、c三处电流，可得出串联电路电流处处相等的普遍规律，正确。
【答案】D
【知识点】串联电路电流规律、实验探究方法
【点评】本题考查串联电路电流规律的实验探究，关键在于理解多次实验的目的是得出普遍规律，避免偶然性，属于基础实验题，需掌握实验设计的基本原则。
【难度系数】0.6
3. 如图所示，将电压表先后并接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，是接在（
A.A、C处
B.A、B处
C.B、C处
D.三处一样大
A
）A.A、C处
B.A、B处
C.B、C处
D.三处一样大
答案
3. A
解析
【分析】首先明确电路中L₁与L₂为串联连接，根据串联电路的电压规律，总电压等于各部分电路两端电压之和。AB处是L₁两端的电压，BC处是L₂两端的电压，AC处是电源两端的总电压，因此AC处的电压最大，对应电压表读数最大。
【解析】由电路图可知，开关S闭合后，灯泡L₁和L₂串联。根据串联电路的电压规律：串联电路总电压等于各串联用电器两端电压之和，即$U_{AC}=U_{AB}+U_{BC}$。因此，AC间的总电压大于AB间的电压和BC间的电压，所以电压表读数最大时接在A、C处，对应选项A。
【答案】A
【知识点】串联电路电压规律
【点评】本题考查串联电路的电压规律，属于基础题，只要掌握串联电路总电压与各部分电压的关系即可快速解答。
【难度系数】0.7
【解析】由电路图可知，开关S闭合后，灯泡L₁和L₂串联。根据串联电路的电压规律：串联电路总电压等于各串联用电器两端电压之和，即$U_{AC}=U_{AB}+U_{BC}$。因此，AC间的总电压大于AB间的电压和BC间的电压，所以电压表读数最大时接在A、C处，对应选项A。
【答案】A
【知识点】串联电路电压规律
【点评】本题考查串联电路的电压规律，属于基础题，只要掌握串联电路总电压与各部分电压的关系即可快速解答。
【难度系数】0.7
4. 有一种节日彩灯由20只小灯泡串联而成，如果电源插头处的电流为200 mA，那么通过每一只小灯泡的电流为
0.2
A，你这样判断的理由是串联电路中电流处处相等
。答案
4. 0.2 串联电路中电流处处相等
解析
【分析】
本题考查串联电路的电流规律，解题思路为：①先进行电流单位换算，明确mA与A的换算关系（1A=1000mA），将电源插头处的电流200mA换算为A；②根据串联电路的电流特点，串联电路中各处电流相等，可知通过每只小灯泡的电流与电源插头处电流相同，进而得出结果并说明理由。
【解析】
1. 单位换算：因为1A=1000mA，所以200mA=200×10⁻³A=0.2A；
2. 串联电路电流规律：由于20只小灯泡串联，根据串联电路中电流处处相等的特点，通过每一只小灯泡的电流等于电源插头处的电流，即0.2A，判断理由是串联电路中电流处处相等。
【答案】
0.2；串联电路中电流处处相等
【知识点】
串联电路的电流规律、电流单位换算
【点评】
本题为电学基础题，主要考查串联电路电流的基本规律及电流单位换算，难度较低，侧重对基础知识点的应用，适合巩固电学入门知识。
【难度系数】
0.9
本题考查串联电路的电流规律，解题思路为：①先进行电流单位换算，明确mA与A的换算关系（1A=1000mA），将电源插头处的电流200mA换算为A；②根据串联电路的电流特点，串联电路中各处电流相等，可知通过每只小灯泡的电流与电源插头处电流相同，进而得出结果并说明理由。
【解析】
1. 单位换算：因为1A=1000mA，所以200mA=200×10⁻³A=0.2A；
2. 串联电路电流规律：由于20只小灯泡串联，根据串联电路中电流处处相等的特点，通过每一只小灯泡的电流等于电源插头处的电流，即0.2A，判断理由是串联电路中电流处处相等。
【答案】
0.2；串联电路中电流处处相等
【知识点】
串联电路的电流规律、电流单位换算
【点评】
本题为电学基础题，主要考查串联电路电流的基本规律及电流单位换算，难度较低，侧重对基础知识点的应用，适合巩固电学入门知识。
【难度系数】
0.9

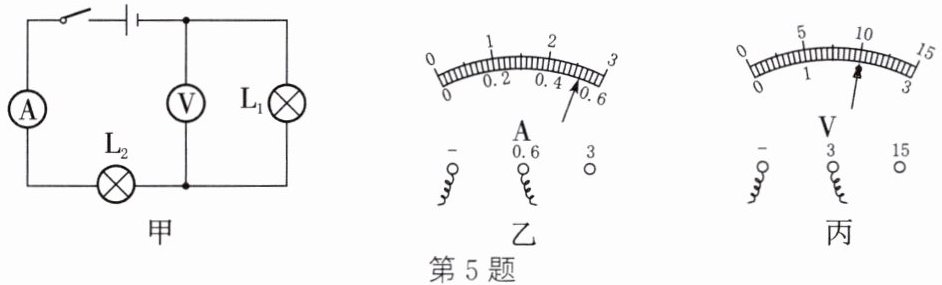

5. 如图甲所示的电路中，电源由三节新干电池（每节均按1.5 V计）串联组成。闭合开关后，两灯泡均发光，电流表的示数如图乙所示，电压表V指针如图丙所示。则：
（1）流过灯$\mathrm{L}_1$的电流是
（1）流过灯$\mathrm{L}_1$的电流是
0.52
A。（2）$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压分别是2
V、2.5
V。答案
5.（1）0.52 （2）2 2.5
解析
【分析】
首先分析电路：图甲中灯$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测串联电路的电流，电压表测$\mathrm{L}_1$两端的电压。根据串联电路的特点，电流处处相等，总电压等于各用电器两端电压之和。接下来读取电表示数：电流表选用0~0.6A量程，分度值为0.02A，据此读出电流；电压表选用0~3V量程，分度值为0.1V，读出$\mathrm{L}_1$的电压，再结合电源总电压（三节新干电池总电压为$3×1.5\mathrm{V}=4.5\mathrm{V}$）计算$\mathrm{L}_2$的电压。
【解析】
（1）由图乙可知，电流表选用0~0.6A量程，该量程分度值为0.02A，指针示数为$0.52\mathrm{A}$；因为串联电路电流处处相等，所以流过$\mathrm{L}_1$的电流等于电流表的示数，即$0.52\mathrm{A}$。
（2）由图丙可知，电压表选用0~3V量程，分度值为0.1V，示数为$2.5\mathrm{V}$，即$\mathrm{L}_1$两端电压$U_1=2.5\mathrm{V}$；电源总电压$U=3×1.5\mathrm{V}=4.5\mathrm{V}$，根据串联电路电压规律，$\mathrm{L}_2$两端电压$U_2=U-U_1=4.5\mathrm{V}-2.5\mathrm{V}=2\mathrm{V}$。
【答案】
（1）0.52；（2）2；2.5
【知识点】
串联电路电流规律、串联电路电压规律、电表读数
【点评】
本题考查串联电路的电流和电压规律，以及电流表、电压表的读数方法，属于基础应用题型，需准确掌握电表读数规则和串联电路特点即可解答。
【难度系数】
0.6
首先分析电路：图甲中灯$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测串联电路的电流，电压表测$\mathrm{L}_1$两端的电压。根据串联电路的特点，电流处处相等，总电压等于各用电器两端电压之和。接下来读取电表示数：电流表选用0~0.6A量程，分度值为0.02A，据此读出电流；电压表选用0~3V量程，分度值为0.1V，读出$\mathrm{L}_1$的电压，再结合电源总电压（三节新干电池总电压为$3×1.5\mathrm{V}=4.5\mathrm{V}$）计算$\mathrm{L}_2$的电压。
【解析】
（1）由图乙可知，电流表选用0~0.6A量程，该量程分度值为0.02A，指针示数为$0.52\mathrm{A}$；因为串联电路电流处处相等，所以流过$\mathrm{L}_1$的电流等于电流表的示数，即$0.52\mathrm{A}$。
（2）由图丙可知，电压表选用0~3V量程，分度值为0.1V，示数为$2.5\mathrm{V}$，即$\mathrm{L}_1$两端电压$U_1=2.5\mathrm{V}$；电源总电压$U=3×1.5\mathrm{V}=4.5\mathrm{V}$，根据串联电路电压规律，$\mathrm{L}_2$两端电压$U_2=U-U_1=4.5\mathrm{V}-2.5\mathrm{V}=2\mathrm{V}$。
【答案】
（1）0.52；（2）2；2.5
【知识点】
串联电路电流规律、串联电路电压规律、电表读数
【点评】
本题考查串联电路的电流和电压规律，以及电流表、电压表的读数方法，属于基础应用题型，需准确掌握电表读数规则和串联电路特点即可解答。
【难度系数】
0.6
6. 如图所示，电源电压保持不变，当开关$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，电压表的示数为$3\ \mathrm{V}$；当开关$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，电压表的示数为$5\ \mathrm{V}$，则灯$\mathrm{L}_1$两端的电压为
2
$\mathrm{V}$，灯$\mathrm{L}_2$两端的电压为3
$\mathrm{V}$。答案
6. 2 3
解析
【分析】要解决此题，需先明确不同开关状态下电压表的测量对象：当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，电压表并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$的电压；当$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，电压表并联在电源两端，测量电源电压。再根据串联电路“总电压等于各部分电路两端电压之和”的规律，即可计算$\mathrm{L}_1$两端的电压。
【解析】当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_2$两端的电压，即$U_2=3\ \mathrm{V}$；当$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，电压表测电源电压，即总电压$U=5\ \mathrm{V}$。根据串联电路的电压规律$U=U_1+U_2$，可得$\mathrm{L}_1$两端的电压$U_1=U-U_2=5\ \mathrm{V}-3\ \mathrm{V}=2\ \mathrm{V}$。
【答案】2；3
【知识点】串联电路电压规律；电压表的使用
【点评】本题考查串联电路的电压规律和电压表的使用，核心是判断不同开关状态下电压表的测量对象，属于基础电路分析题，难度适中。
【难度系数】0.5
【解析】当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_2$两端的电压，即$U_2=3\ \mathrm{V}$；当$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，电压表测电源电压，即总电压$U=5\ \mathrm{V}$。根据串联电路的电压规律$U=U_1+U_2$，可得$\mathrm{L}_1$两端的电压$U_1=U-U_2=5\ \mathrm{V}-3\ \mathrm{V}=2\ \mathrm{V}$。
【答案】2；3
【知识点】串联电路电压规律；电压表的使用
【点评】本题考查串联电路的电压规律和电压表的使用，核心是判断不同开关状态下电压表的测量对象，属于基础电路分析题，难度适中。
【难度系数】0.5

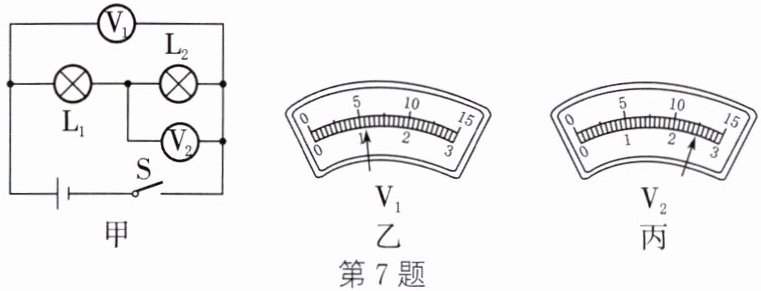

7. 如图甲所示的电路中，电压表所用的量程不明，当开关S闭合后，电压表$\mathrm{V}_1$和$\mathrm{V}_2$的示数分别如图乙、丙所示，则电压表$\mathrm{V}_1$用的量程是
0～15
V，电压表$\mathrm{V}_2$用的量程是0～3
V，小灯泡$\mathrm{L}_1$两端的电压$U_1=$3
V。答案
7. 0～15 0～3 3
解析
【分析】首先明确电路中L₁与L₂串联，电压表V₁测电源总电压（即L₁和L₂的总电压），电压表V₂测L₂两端的电压。根据串联电路的电压规律：总电压等于各部分电路两端电压之和，因此V₁的示数一定大于V₂的示数。接下来结合电压表的表盘指针位置判断量程：若两表都用0~3V量程，V₁示数会小于V₂，不符合规律，因此V₁需用大量程，V₂用小量程，再读数计算L₁的电压。
【解析】1. 电路分析：由图甲可知，L₁与L₂串联，V₁测总电压U，V₂测L₂的电压U₂，根据串联电路电压规律U=U₁+U₂，得U＞U₂，即V₁示数大于V₂示数。2. 量程判断：观察表盘，乙（V₁）指针位置对应0~3V量程时示数为1V，丙（V₂）指针位置对应0~3V量程时示数为2.5V，此时V₁示数小于V₂，矛盾，故V₁用0~15V量程，V₂用0~3V量程。3. 读数与计算：V₁（0~15V量程）读数为5.5V，V₂（0~3V量程）读数为2.5V；则L₁两端电压U₁=U - U₂=5.5V -2.5V=3V。
【答案】0～15；0～3；3
【知识点】串联电路电压规律；电压表的使用
【点评】本题考查串联电路电压规律及电压表的量程判断与读数，核心是明确电压表测量对象，利用串联电压关系推导，属于基础题型，需掌握电压表的读数方法和串联电压特点。
【难度系数】0.6
【解析】1. 电路分析：由图甲可知，L₁与L₂串联，V₁测总电压U，V₂测L₂的电压U₂，根据串联电路电压规律U=U₁+U₂，得U＞U₂，即V₁示数大于V₂示数。2. 量程判断：观察表盘，乙（V₁）指针位置对应0~3V量程时示数为1V，丙（V₂）指针位置对应0~3V量程时示数为2.5V，此时V₁示数小于V₂，矛盾，故V₁用0~15V量程，V₂用0~3V量程。3. 读数与计算：V₁（0~15V量程）读数为5.5V，V₂（0~3V量程）读数为2.5V；则L₁两端电压U₁=U - U₂=5.5V -2.5V=3V。
【答案】0～15；0～3；3
【知识点】串联电路电压规律；电压表的使用
【点评】本题考查串联电路电压规律及电压表的量程判断与读数，核心是明确电压表测量对象，利用串联电压关系推导，属于基础题型，需掌握电压表的读数方法和串联电压特点。
【难度系数】0.6
