8. 一只灯泡上标有“6 V 0.5 A”的字样，其中“0.5 A”表示小灯泡的电流是0.5 A，该小灯泡（能/不能）直接接在家庭电路中使用。

8.额定 不能

【分析】首先明确用电器铭牌上标注的电流是额定电流，即正常工作时的电流；其次要知道家庭电路的电压为220V，远大于灯泡的额定电压6V，若直接接入会损坏灯泡，据此分析填空。
【解析】灯泡铭牌上的“0.5 A”表示小灯泡正常工作时的电流，即额定电流；家庭电路的电压为220V，远大于小灯泡的额定电压6V，若将小灯泡直接接在家庭电路中，会因实际电压过高导致电流过大，损坏小灯泡，因此不能直接使用。
【答案】额定；不能
【知识点】额定电流；家庭电路电压
【点评】本题考查用电器铭牌参数的意义及家庭电路电压的常识，属于基础识记类题目，难度较低。
【难度系数】0.8

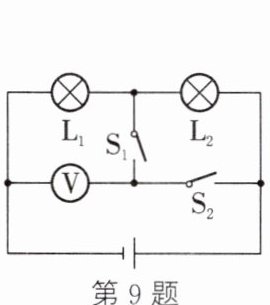

9. 在如图的电路中，开关$\mathrm{S}_{1}$和开关$\mathrm{S}_{2}$原来是断开的，如果将开关$\mathrm{S}_{1}$闭合，$\mathrm{S}_{2}$断开，那么电压表测量的是两端的电压，如果将开关$\mathrm{S}_{2}$闭合，$\mathrm{S}_{1}$断开，那么电压表测量的是两端的电压。

9.L₁ 电源(或L₁和L₂)

【分析】
要判断电压表测量的对象，需明确电压表的使用规则：电压表并联在被测元件两端，即电压表的两个接线柱直接连接到被测元件（或电源）的两端，中间无其他电源时，测量该元件（或电源）的电压。分两种开关状态分析：
1. 当$\mathrm{S}_{1}$闭合、$\mathrm{S}_{2}$断开时，电流路径为电源→$\mathrm{L}_{1}$→$\mathrm{S}_{1}$→$\mathrm{L}_{2}$→电源，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联；此时电压表的两个接线柱分别接在$\mathrm{L}_{1}$的两端，因此测量$\mathrm{L}_{1}$的电压。
2. 当$\mathrm{S}_{2}$闭合、$\mathrm{S}_{1}$断开时，电流路径为电源→$\mathrm{L}_{1}$→$\mathrm{L}_{2}$→$\mathrm{S}_{2}$→电源，电压表的两个接线柱通过$\mathrm{S}_{2}$连接到电源两端，因此测量电源（或$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的总）电压。
【解析】
1. 开关$\mathrm{S}_{1}$闭合、$\mathrm{S}_{2}$断开时：
电路为$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，电压表并联在$\mathrm{L}_{1}$的两端，故电压表测量$\mathrm{L}_{1}$两端的电压。
2. 开关$\mathrm{S}_{2}$闭合、$\mathrm{S}_{1}$断开时：
电路仍为$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，电压表并联在电源（或$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的总）两端，故电压表测量电源（或$\mathrm{L}_{1}$和$\mathrm{L}_{2}$）两端的电压。
【答案】
$\mathrm{L}_{1}$；电源(或$\mathrm{L}_{1}$和$\mathrm{L}_{2}$)
【知识点】
电压表的使用；串联电路电压特点
【点评】
本题考查电压表测量对象的判断，核心是明确电压表并联的元件，属于电路基础题，需掌握电路结构分析方法。
【难度系数】
0.6

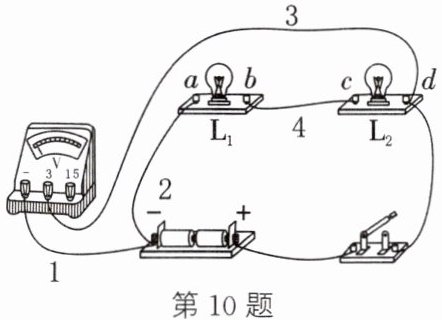

10. 如图所示，电压表测量的是两端的电压。若要使电压表测量灯$\mathrm{L}_1$两端的电压，则只需要将导线(1/2/3/4)的右端改接到(a/b)接线柱上即可。

10.L₁和L₂(或电源) 3 b

【分析】要判断电压表测量的对象，需依据电压表的使用规则：电压表需并联在被测电路两端，其两个接线柱分别连接到被测元件的两个端点。观察题图，电压表的负接线柱通过导线1接电源负极，正接线柱通过导线3接$\mathrm{L}_2$的右端$d$点，而电路中$\mathrm{L}_1$与$\mathrm{L}_2$串联，电源正极经开关、$\mathrm{L}_2$、$\mathrm{L}_1$回到电源负极，因此电压表并联在电源（或串联的$\mathrm{L}_1$和$\mathrm{L}_2$）两端，测量总电压。若要使电压表测量$\mathrm{L}_1$两端的电压，需让电压表并联在$\mathrm{L}_1$两端，即电压表的正接线柱应连接到$\mathrm{L}_1$的$b$端，负接线柱已通过导线1与电源负极（对应$\mathrm{L}_1$的$a$端电位）相连，因此只需调整导线3的右端接线位置即可。
【解析】1. 确定电压表测量对象：电压表并联在电源（或$\mathrm{L}_1$、$\mathrm{L}_2$串联电路）两端，故测量的是$\mathrm{L}_1$和$\mathrm{L}_2$（或电源）两端的电压。2. 改接导线：要测$\mathrm{L}_1$两端电压，需将电压表并联在$\mathrm{L}_1$两端，即电压表正接线柱需接$\mathrm{L}_1$的$b$端，原导线3右端接$d$，将其改接到$b$接线柱，即可满足测量要求。
【答案】$\mathrm{L}_1$和$\mathrm{L}_2$(或电源) 3 $b$
【知识点】电压表的使用，串联电路电压
【点评】本题考查电压表的正确使用，核心是判断电压表的并联对象，改接时需保证正负接线柱连接正确，属于基础电路题，需掌握电压表的使用规则。
【难度系数】0.6

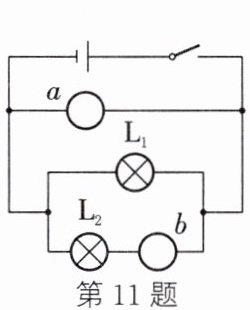

11. 如图所示，在两只灯泡$L_1$和$L_2$并联的电路中，a、b表示电压表或电流表，则可判断：a是表，b是表。

11.电压 电流

【分析】要判断a、b是电压表还是电流表，需依据电流表和电压表的使用规则：电流表相当于导线，必须串联在电路中；电压表相当于开路，必须并联在电路中。本题是$L_1$和$L_2$的并联电路，先分析a表：a表并联在电源两端，若a为电流表，会直接短路电源，因此a应为电压表；再分析b表：b表与$L_2$串联在支路中，若b为电压表，$L_2$支路会断路，无法正常工作，因此b应为电流表。
【解析】根据电表使用规则：电流表串联，电压表并联。电路中，a表并联在电源两端，若a是电流表会造成电源短路，故a是电压表；b表与$L_2$串联在$L_2$支路中，若b是电压表则$L_2$支路无电流，不能工作，故b是电流表。
【答案】电压 电流
【知识点】电流表使用，电压表使用，并联电路
【点评】本题考查电流表、电压表的使用规则，结合并联电路特点判断电表类型，是初中电学基础题，需牢记电表连接要求。
【难度系数】0.7

12. 如图所示为一个不完整的电路图，其中箭头所指的方向表示电路接通时的电流方向，请在图中两个空缺的位置分别补画电源或电压表的符号，使之成为一个完整的串联电路。

12.如图所示

【分析】要完成串联电路，需明确：串联电路电流只有一条路径，电源提供电能，电压表需并联在电路中。结合图中电流方向（下导线箭头向左），电流从电源正极流出，依次经过左上灯泡、开关、中间灯泡，再从下导线流回电源负极，因此左侧空缺处补电源，右侧空缺处补电压表，即可形成完整串联电路。
【解析】1. 补画电源：根据电流方向，电源正极在上、负极在下，电流从正极流出，经左上灯泡、开关、中间灯泡后，沿下导线向左流回电源负极，形成串联电流路径。2. 补画电压表：电压表需并联，右侧空缺处连接上节点与下导线右端，即并联在中间灯泡两端，不破坏串联结构，符合电压表使用规则。
【答案】左侧空缺处为电源符号（上正下负），右侧空缺处为电压表符号，对应图为
【知识点】串联电路、电源符号、电压表连接
【点评】本题考查串联电路组成及基本电学元件的连接，需掌握串联电流特点和电压表使用要求，属于基础电路题。
【难度系数】0.5

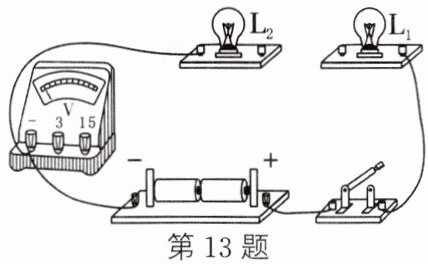

13. 如图所示的实物电路中，有两根导线尚未连接，用笔画线代替导线将电路连接完整。要求：两灯串联，电压表只测灯$\mathrm{L}_2$两端的电压，导线不能交叉，考虑电压表量程的选择。

13.如图所示

【分析】
要完成电路连接，需明确题目要求：①两灯串联，电流需依次经过L₁、L₂，形成单一电流路径；②电压表只测L₂两端电压，需并联在L₂两端；③电源为两节干电池，总电压约3V，电压表选0~3V量程；④导线不能交叉。解题思路：先连接串联的主电路，再将电压表并联到L₂两端，注意量程和接线柱规则。
【解析】

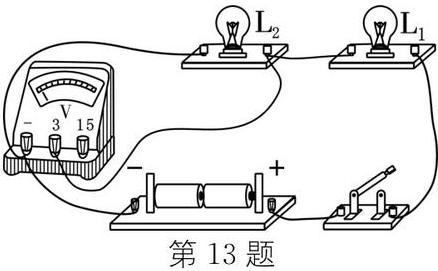

1. 连接串联主电路：从电源正极出发，依次连接开关、L₁、L₂，最后回到电源负极，形成单一电流路径，满足两灯串联；
2. 连接电压表：电源总电压约3V，电压表选0~3V量程，将电压表并联在L₂两端，正接线柱（“3”端）接L₂靠近电源正极的一端，负接线柱（“-”端）接L₂另一端，且所有导线不交叉，符合要求。
【答案】

【知识点】
实物电路连接、串联电路、电压表使用
【点评】
本题考查初中物理基础的实物电路连接，需掌握串联电路特点和电压表使用规则，是常见的电路操作题，难度适中。
【难度系数】
0.6

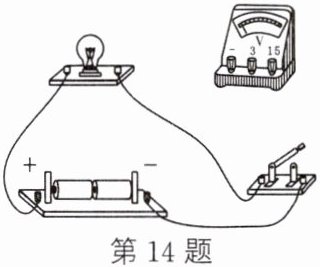

14. 在“用电压表测电压”的实验中，小红按照如图所示电路进行实验。
（1）要正确测量小灯泡两端电压，请将电压表接入电路。
（2）实验中，小红分别用电压表测出了每节电池的电压及它们串联后的总电压，分别为1.5 V、1.4 V、2.9 V，根据以上实验数据可得出的初步结论是串联电池组的电压等于每节电池的电压。

14.(1) 如图所示 (2) 之和

【分析】
第（1）问：要正确测量小灯泡两端电压，需将电压表并联在小灯泡两端，且电流从电压表正接线柱流入、负接线柱流出；结合电路是两节干电池，总电压约3V，电压表应选用0~3V量程，对应连接到小灯泡的两个接线柱上。
第（2）问：分析实验数据，将每节电池的电压相加，与串联后的总电压对比，总结串联电池组的电压规律。
【解析】

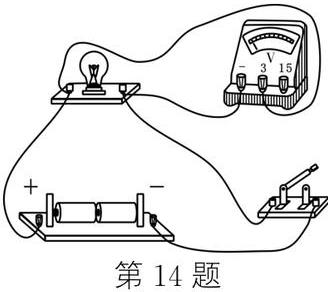

（1）测量小灯泡两端电压时，电压表需并联在小灯泡两端，选择0~3V量程（适配两节干电池总电压），电流从电压表“3”接线柱流入、“-”接线柱流出，连接方式如图所示。
（2）计算每节电池电压之和：1.5V + 1.4V = 2.9V，与串联后的总电压相等，因此得出结论：串联电池组的电压等于每节电池的电压之和。
【答案】
14.(1) 如图所示 (2) 之和
【知识点】
电压表的使用、串联电池组的电压规律
【点评】
本题为基础实验题，考查电压表的正确使用方法和串联电池组的电压规律，需掌握电压表并联连接、量程选择的要点，以及实验数据的分析总结能力。
【难度系数】
0.6

15. 如图所示的电路中，电源由两节新干电池串联组成，各个元件均能正常工作。当开关S闭合后，灯（能/不能）发光，电流表（有/没有）示数，电压表（有/没有）示数。

15.不能 没有 有

【分析】首先观察电路连接，电压表串联在电路中，电流表、灯泡与电压表串联。由于电压表内阻极大，根据欧姆定律，电路中的电流会极小，几乎为零。据此分析各元件工作情况：灯泡发光需要电流，电流几乎为零则灯泡不发光；电流表测电路电流，电流几乎为零则无示数；电压表串联时相当于接在电源两端，会显示电源电压，故有示数。
【解析】两节新干电池串联，电源电压为3V。开关闭合后，电压表串联接入电路，因电压表内阻非常大，电路总电阻极大，由欧姆定律$I=\frac{U}{R}$可知，电路中电流几乎为0：①灯L中无足够电流，因此不能发光；②电流表测量电路电流，电流几乎为0，故电流表没有示数；③此时电压表两端电压近似等于电源电压，因此电压表有示数。
【答案】不能 没有 有
【知识点】电压表使用、欧姆定律、电路分析
【点评】本题考查电压表的使用特性，关键是理解电压表串联在电路中时的电路状态，需区分电压表串联和并联的不同情况，避免混淆电路连接方式。
【难度系数】0.5
