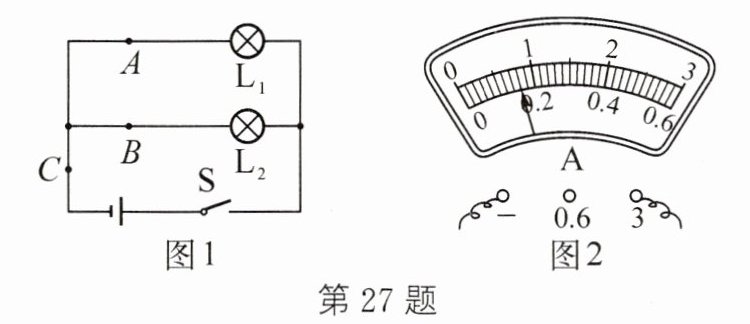

27. 在探究并联电路中各电路电流与各支路电流的关系时，一班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个并联起来接在相同电源上，组成如图1所示的电路.然后把一个电流表分别接入电路中A,B,C处测量电流，并记录数据.
（1）小李将电流表接在A处，闭合开关，电流表示数如图2所示，为了测量结果准确，她应该断开开关，
（2）小张同学测量时，闭合开关，发现指针向“0”刻度的左侧偏转，电流表连接存在的错误是

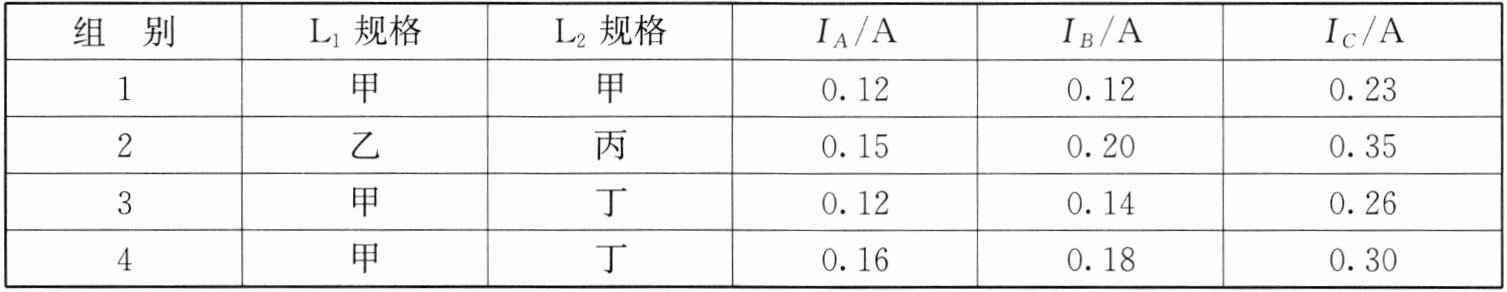

（3）老师收集到几个组的数据如表：
对于测量数据的相关分析，以下说法正确的两个是
A. 第1组数据没有测量误差
B. 分析多组数据是为了减小误差
C. 选用不同规格的灯进行实验，可使结论更具普遍性
D. 第4组数据的偏差可能是电流表未调零引起的
（1）小李将电流表接在A处，闭合开关，电流表示数如图2所示，为了测量结果准确，她应该断开开关，
换电流表的小量程
，重新进行试验.（2）小张同学测量时，闭合开关，发现指针向“0”刻度的左侧偏转，电流表连接存在的错误是
电流表“+”“-”接线柱接反了
.（3）老师收集到几个组的数据如表：
对于测量数据的相关分析，以下说法正确的两个是
CD
.A. 第1组数据没有测量误差
B. 分析多组数据是为了减小误差
C. 选用不同规格的灯进行实验，可使结论更具普遍性
D. 第4组数据的偏差可能是电流表未调零引起的
答案
27.(1) 换电流表的小量程 (2) 电流表“+”“-”接线柱接反了 (3) CD
解析
【分析】
本题围绕并联电路电流探究实验展开，需结合电流表的使用规则、实验数据的分析方法逐一解决问题：
1. 第（1）题：电流表测量时，若量程选择过大，指针偏转角度小，测量误差大，需换用小量程提高准确性；
2. 第（2）题：电流表使用要求电流“正进负出”，若指针反向偏转（向0刻度左侧），说明正负接线柱接反；
3. 第（3）题：需明确测量误差的特点、多次测量的目的、实验普遍性的保证、数据偏差的原因，逐一分析选项得出结论。
【解析】
（1）电流表使用时，若所选量程过大，指针偏转角度小，测量结果误差较大。为使测量准确，应断开开关，换用电流表的小量程重新实验；
（2）电流表的正确连接要求电流从正接线柱流入、负接线柱流出。闭合开关后指针向“0”刻度左侧偏转，说明电流表“+”“-”接线柱接反了；
（3）对各选项分析：
A选项：测量误差是不可避免的，任何测量数据都存在误差，因此第1组数据也有误差，A错误；
B选项：本实验分析多组数据是为了寻找普遍规律，避免实验偶然性；减小误差的方法是多次测量求平均值等，并非分析多组数据的目的，B错误；
C选项：选用不同规格的灯进行实验，可避免因灯的规格单一导致的偶然性，使实验结论更具普遍性，C正确；
D选项：第4组数据与其他组偏差较大，可能是电流表使用前未调零，导致测量值不准确，D正确；
综上，正确选项为CD。
【答案】
(1) 换电流表的小量程；(2) 电流表“+”“-”接线柱接反了；(3) CD
【知识点】
电流表的使用、并联电路电流规律、实验数据分析
【点评】
本题考查电流表的使用规则、并联电路电流规律的实验探究，重点在于对实验操作细节和数据处理方法的理解，需区分多次测量的不同目的，是基础实验类的常规题目。
【难度系数】
0.6
本题围绕并联电路电流探究实验展开，需结合电流表的使用规则、实验数据的分析方法逐一解决问题：
1. 第（1）题：电流表测量时，若量程选择过大，指针偏转角度小，测量误差大，需换用小量程提高准确性；
2. 第（2）题：电流表使用要求电流“正进负出”，若指针反向偏转（向0刻度左侧），说明正负接线柱接反；
3. 第（3）题：需明确测量误差的特点、多次测量的目的、实验普遍性的保证、数据偏差的原因，逐一分析选项得出结论。
【解析】
（1）电流表使用时，若所选量程过大，指针偏转角度小，测量结果误差较大。为使测量准确，应断开开关，换用电流表的小量程重新实验；
（2）电流表的正确连接要求电流从正接线柱流入、负接线柱流出。闭合开关后指针向“0”刻度左侧偏转，说明电流表“+”“-”接线柱接反了；
（3）对各选项分析：
A选项：测量误差是不可避免的，任何测量数据都存在误差，因此第1组数据也有误差，A错误；
B选项：本实验分析多组数据是为了寻找普遍规律，避免实验偶然性；减小误差的方法是多次测量求平均值等，并非分析多组数据的目的，B错误；
C选项：选用不同规格的灯进行实验，可避免因灯的规格单一导致的偶然性，使实验结论更具普遍性，C正确；
D选项：第4组数据与其他组偏差较大，可能是电流表使用前未调零，导致测量值不准确，D正确；
综上，正确选项为CD。
【答案】
(1) 换电流表的小量程；(2) 电流表“+”“-”接线柱接反了；(3) CD
【知识点】
电流表的使用、并联电路电流规律、实验数据分析
【点评】
本题考查电流表的使用规则、并联电路电流规律的实验探究，重点在于对实验操作细节和数据处理方法的理解，需区分多次测量的不同目的，是基础实验类的常规题目。
【难度系数】
0.6
28. 如图所示，搬运工人用滑轮组提升重 540 N 的物体，所用的拉力 F 为 200 N，物体以 0.2 m/s的速度匀速上升了 10 s.（不计绳重，绳与滑轮的摩擦）求：
（1）物体上升的高度；
（2）拉力 F 所做的功；
（3）若物重只有 240 N，滑轮组的机械效率.
第 28 题
（1）物体上升的高度；
（2）拉力 F 所做的功；
（3）若物重只有 240 N，滑轮组的机械效率.
第 28 题
答案
28.(1) 2 m (2) 1200 J (3) 80%
解析
【分析】
本题是滑轮组的综合计算题，需结合速度公式、功的公式、机械效率公式求解。首先利用速度公式计算物体上升高度；根据滑轮组绕线确定承担物重的绳子段数，进而计算拉力移动距离，再求拉力做功；最后通过已知拉力和物重求出动滑轮重力，代入机械效率公式计算新物重下的机械效率。
【解析】
（1）已知物体上升速度$v=0.2\ \mathrm{m/s}$，时间$t=10\ \mathrm{s}$，由速度公式$v=\frac{h}{t}$得物体上升高度：
$h = vt = 0.2\ \mathrm{m/s} × 10\ \mathrm{s} = 2\ \mathrm{m}$；
（2）由图可知，承担物重的绳子段数$n=3$，则绳子自由端移动距离：
$s = nh = 3 × 2\ \mathrm{m} = 6\ \mathrm{m}$；
拉力$F$做的功：
$W_{\mathrm{总}} = Fs = 200\ \mathrm{N} × 6\ \mathrm{m} = 1200\ \mathrm{J}$；
（3）不计绳重和摩擦，拉力$F=\frac{G+G_{\mathrm{动}}}{n}$，先求动滑轮重力：
$G_{\mathrm{动}} = nF - G = 3 × 200\ \mathrm{N} - 540\ \mathrm{N} = 60\ \mathrm{N}$；
当物重$G'=240\ \mathrm{N}$时，滑轮组机械效率：
$\eta = \frac{W_{\mathrm{有用}}}{W_{\mathrm{总}}} = \frac{G'h}{G'h + G_{\mathrm{动}}h} = \frac{G'}{G' + G_{\mathrm{动}}} × 100\% = \frac{240\ \mathrm{N}}{240\ \mathrm{N} + 60\ \mathrm{N}} × 100\% = 80\%$；
【答案】
（1）$2\ \mathrm{m}$；（2）$1200\ \mathrm{J}$；（3）$80\%$
【知识点】
滑轮组计算、机械效率、速度公式应用
【点评】
本题为滑轮组基础计算题，需掌握绳子段数判断、动滑轮重力计算及机械效率推导公式的应用，是力学中常见的综合题型。
【难度系数】
0.5
本题是滑轮组的综合计算题，需结合速度公式、功的公式、机械效率公式求解。首先利用速度公式计算物体上升高度；根据滑轮组绕线确定承担物重的绳子段数，进而计算拉力移动距离，再求拉力做功；最后通过已知拉力和物重求出动滑轮重力，代入机械效率公式计算新物重下的机械效率。
【解析】
（1）已知物体上升速度$v=0.2\ \mathrm{m/s}$，时间$t=10\ \mathrm{s}$，由速度公式$v=\frac{h}{t}$得物体上升高度：
$h = vt = 0.2\ \mathrm{m/s} × 10\ \mathrm{s} = 2\ \mathrm{m}$；
（2）由图可知，承担物重的绳子段数$n=3$，则绳子自由端移动距离：
$s = nh = 3 × 2\ \mathrm{m} = 6\ \mathrm{m}$；
拉力$F$做的功：
$W_{\mathrm{总}} = Fs = 200\ \mathrm{N} × 6\ \mathrm{m} = 1200\ \mathrm{J}$；
（3）不计绳重和摩擦，拉力$F=\frac{G+G_{\mathrm{动}}}{n}$，先求动滑轮重力：
$G_{\mathrm{动}} = nF - G = 3 × 200\ \mathrm{N} - 540\ \mathrm{N} = 60\ \mathrm{N}$；
当物重$G'=240\ \mathrm{N}$时，滑轮组机械效率：
$\eta = \frac{W_{\mathrm{有用}}}{W_{\mathrm{总}}} = \frac{G'h}{G'h + G_{\mathrm{动}}h} = \frac{G'}{G' + G_{\mathrm{动}}} × 100\% = \frac{240\ \mathrm{N}}{240\ \mathrm{N} + 60\ \mathrm{N}} × 100\% = 80\%$；
【答案】
（1）$2\ \mathrm{m}$；（2）$1200\ \mathrm{J}$；（3）$80\%$
【知识点】
滑轮组计算、机械效率、速度公式应用
【点评】
本题为滑轮组基础计算题，需掌握绳子段数判断、动滑轮重力计算及机械效率推导公式的应用，是力学中常见的综合题型。
【难度系数】
0.5
