13.如图是汽车抬头显示系统，可将水平显示器上的行车信息通过倾斜安装的前风挡玻璃（看作平面镜）投射在司机正前方，方便安全行车. 风挡玻璃上成的像是光的
反射
形成的；若想将成像位置调低，应将显示器沿水平方向靠近
（选填“远离”或“靠近”）风挡玻璃，移动后，像的大小将不变
（选填“变大”“不变”或“变小”）.答案
13.反射 靠近 不变
解析
【分析】
本题考查平面镜成像的原理和特点，解题思路如下：首先明确风挡玻璃相当于平面镜，平面镜成像的原理是光的反射；再根据平面镜“像与物体关于镜面对称”的特点，分析调整显示器位置对成像高度的影响；最后依据平面镜“像与物体大小相等”的特点，判断像的大小变化。
【解析】
1. 风挡玻璃相当于平面镜，平面镜成像是光的反射现象，因此风挡玻璃上成的像是光的反射形成的；
2. 根据平面镜成像“像与物体关于镜面对称”的规律，要调低成像位置，需减小物体（显示器）到平面镜（风挡玻璃）的距离，因此应将显示器沿水平方向靠近风挡玻璃；
3. 平面镜成像时，像的大小始终与物体大小相等，与物体到平面镜的距离无关，所以移动后像的大小不变。
【答案】
反射 靠近 不变
【知识点】
平面镜成像、光的反射
【点评】
本题结合生活中的汽车抬头显示场景，考查平面镜成像的基础规律，难度较低，需牢记平面镜成像的原理和特点即可解答。
【难度系数】
0.5
本题考查平面镜成像的原理和特点，解题思路如下：首先明确风挡玻璃相当于平面镜，平面镜成像的原理是光的反射；再根据平面镜“像与物体关于镜面对称”的特点，分析调整显示器位置对成像高度的影响；最后依据平面镜“像与物体大小相等”的特点，判断像的大小变化。
【解析】
1. 风挡玻璃相当于平面镜，平面镜成像是光的反射现象，因此风挡玻璃上成的像是光的反射形成的；
2. 根据平面镜成像“像与物体关于镜面对称”的规律，要调低成像位置，需减小物体（显示器）到平面镜（风挡玻璃）的距离，因此应将显示器沿水平方向靠近风挡玻璃；
3. 平面镜成像时，像的大小始终与物体大小相等，与物体到平面镜的距离无关，所以移动后像的大小不变。
【答案】
反射 靠近 不变
【知识点】
平面镜成像、光的反射
【点评】
本题结合生活中的汽车抬头显示场景，考查平面镜成像的基础规律，难度较低，需牢记平面镜成像的原理和特点即可解答。
【难度系数】
0.5

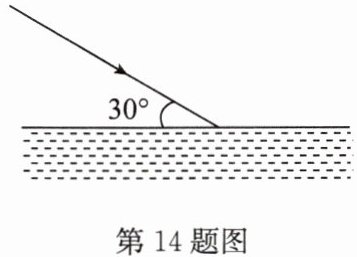

14.(2024·盐城模拟)如图所示,一束光与水平面成$30°$角斜射到平静的水面上,则反射角为
60
°,若入射角增大$5°$,则反射光线和入射光线的夹角为130
°,人迎着反射光的方向可以看到刺眼的光,而在其他方向却看不到反射光,这是由于发生了镜面反射
(选填“镜面反射”或“漫反射”).答案
14.60 130 镜面反射
解析
【分析】
要解决这道题，需结合光的反射定律和反射类型的特点分析：首先明确入射角是入射光线与法线的夹角（法线垂直水面），根据反射定律，反射角等于入射角；再根据入射角变化计算夹角；最后区分镜面反射和漫反射的不同现象。
【解析】
1. 初始反射角计算：入射光线与水平面成30°角，法线垂直水面，因此入射角为 $90° - 30° = 60°$。根据光的反射定律，反射角等于入射角，故反射角为 $60°$。
2. 入射角增大后的夹角计算：入射角增大 $5°$ 后，新的入射角为 $60° + 5° = 65°$，反射角也为 $65°$，则反射光线和入射光线的夹角为 $65° + 65° = 130°$。
3. 反射类型判断：人迎着反射光的方向看到刺眼的光，其他方向看不到，说明反射光线平行，符合镜面反射的特点，因此发生了镜面反射。
【答案】
60；130；镜面反射
【知识点】
光的反射定律、镜面反射
【点评】
本题考查光的反射定律的应用及反射类型的判断，属于光学基础题，需牢记反射角与入射角的关系，区分镜面反射和漫反射的差异。
【难度系数】
0.5
要解决这道题，需结合光的反射定律和反射类型的特点分析：首先明确入射角是入射光线与法线的夹角（法线垂直水面），根据反射定律，反射角等于入射角；再根据入射角变化计算夹角；最后区分镜面反射和漫反射的不同现象。
【解析】
1. 初始反射角计算：入射光线与水平面成30°角，法线垂直水面，因此入射角为 $90° - 30° = 60°$。根据光的反射定律，反射角等于入射角，故反射角为 $60°$。
2. 入射角增大后的夹角计算：入射角增大 $5°$ 后，新的入射角为 $60° + 5° = 65°$，反射角也为 $65°$，则反射光线和入射光线的夹角为 $65° + 65° = 130°$。
3. 反射类型判断：人迎着反射光的方向看到刺眼的光，其他方向看不到，说明反射光线平行，符合镜面反射的特点，因此发生了镜面反射。
【答案】
60；130；镜面反射
【知识点】
光的反射定律、镜面反射
【点评】
本题考查光的反射定律的应用及反射类型的判断，属于光学基础题，需牢记反射角与入射角的关系，区分镜面反射和漫反射的差异。
【难度系数】
0.5
15.如图所示为水位测量仪的示意图.A点与光屏PQ在同一水平面上,从A点发出的一束与水平面成$45°$角方向不变的激光,经水面反射后,在光屏上的B点处形成一个光斑,光斑位置随水位变化而发生变化.
(1)A点与水面相距2m,则A与它在水中的像$A'$之间的距离为
(2)若光斑B向右移动了3m,说明水位
(1)A点与水面相距2m,则A与它在水中的像$A'$之间的距离为
4
m.(2)若光斑B向右移动了3m,说明水位
下降
(选填“上升”或“下降”)了1.5
m.答案
15.(1)4 (2)下降 1.5
解析
【分析】
本题考查平面镜成像在实际问题中的应用，水面相当于平面镜。解题思路：（1）利用平面镜成像“物与像到平面镜的距离相等”的特点，计算A与像的距离；（2）分析水位变化对入射点位置的影响，结合入射光线的角度，通过几何关系判断水位变化及计算变化高度。
【解析】
（1）水面相当于平面镜，根据平面镜成像特点：像与物到平面镜的距离相等。已知A点与水面相距2m，则A在水中的像A'到水面的距离也为2m，因此A与A'之间的距离为2m + 2m = 4m。
（2）当水位下降时，入射光线的入射点会向右移动，由于入射光线方向不变（与水平面成45°角），反射光线会向右平移，因此光屏上的光斑B向右移动。设水位下降的高度为h，因入射光线与水平面成45°，结合几何关系可知，光斑右移的水平距离是水位下降高度的2倍，已知光斑右移3m，故水位下降的高度h = 3m ÷ 2 = 1.5m。
【答案】
(1)4；(2)下降，1.5
【知识点】
平面镜成像特点、光的反射
【点评】
本题结合水位测量的实际场景，考查平面镜成像和光的反射规律的应用，需要理解水位变化时入射点的移动规律，利用几何关系推导水位变化，难度适中，需掌握平面镜成像的基本特点。
【难度系数】
0.5
本题考查平面镜成像在实际问题中的应用，水面相当于平面镜。解题思路：（1）利用平面镜成像“物与像到平面镜的距离相等”的特点，计算A与像的距离；（2）分析水位变化对入射点位置的影响，结合入射光线的角度，通过几何关系判断水位变化及计算变化高度。
【解析】
（1）水面相当于平面镜，根据平面镜成像特点：像与物到平面镜的距离相等。已知A点与水面相距2m，则A在水中的像A'到水面的距离也为2m，因此A与A'之间的距离为2m + 2m = 4m。
（2）当水位下降时，入射光线的入射点会向右移动，由于入射光线方向不变（与水平面成45°角），反射光线会向右平移，因此光屏上的光斑B向右移动。设水位下降的高度为h，因入射光线与水平面成45°，结合几何关系可知，光斑右移的水平距离是水位下降高度的2倍，已知光斑右移3m，故水位下降的高度h = 3m ÷ 2 = 1.5m。
【答案】
(1)4；(2)下降，1.5
【知识点】
平面镜成像特点、光的反射
【点评】
本题结合水位测量的实际场景，考查平面镜成像和光的反射规律的应用，需要理解水位变化时入射点的移动规律，利用几何关系推导水位变化，难度适中，需掌握平面镜成像的基本特点。
【难度系数】
0.5
三、解答题

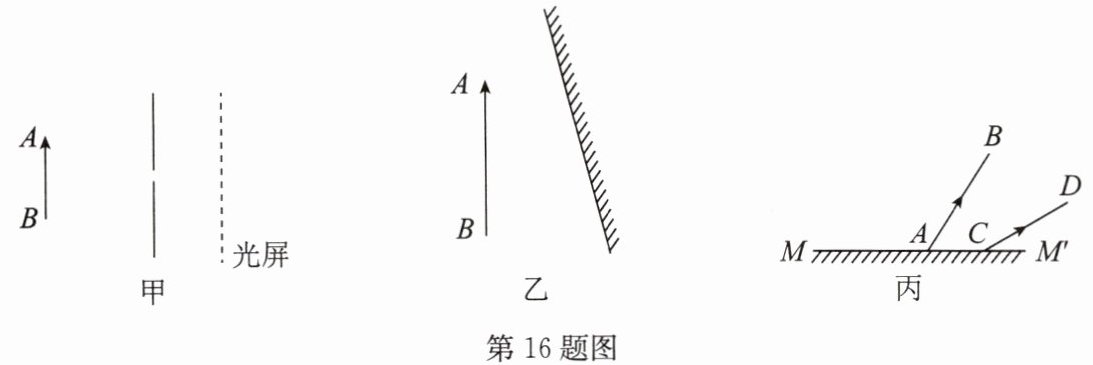

16. 根据题目要求作图.
(1)画出图甲中物体AB经过小孔后在光屏上所成的像$A'B'$.(保留作图痕迹)
(2)如图乙所示,平面镜前有一物体AB,作出AB在镜中成的像$A'B'$.
(3)如图丙所示,AB、CD是光源S发出的光线经平面镜$MM'$反射后的两条反射光线,请找到光源S的位置并作出两条反射光线AB、CD的入射光线.
16. 根据题目要求作图.
(1)画出图甲中物体AB经过小孔后在光屏上所成的像$A'B'$.(保留作图痕迹)
(2)如图乙所示,平面镜前有一物体AB,作出AB在镜中成的像$A'B'$.
(3)如图丙所示,AB、CD是光源S发出的光线经平面镜$MM'$反射后的两条反射光线,请找到光源S的位置并作出两条反射光线AB、CD的入射光线.
答案
16.如答图所示
解析
【分析】
本题包含三个光学作图问题，需分别根据对应的光学原理完成：
1. 甲图小孔成像：利用光的直线传播，确定物体上各点经小孔后在光屏上的像点，连接得到像；
2. 乙图平面镜成像：依据平面镜成像“像与物关于镜面对称”的特点，作物体端点的对称点，连接得到虚像；
3. 丙图找光源并作入射光线：根据光的反射，反射光线的反向延长线交于虚像点，再作虚像关于镜面的对称点得到光源，连接光源与反射点即为入射光线。
【解析】
1. 甲图：从物体A点作过小孔的直线，延长至光屏得到像点A'；从B点作过小孔的直线，延长至光屏得到像点B'，用实线连接A'B'，即为小孔成的倒立实像；
2. 乙图：分别过A、B点作平面镜的垂线，延长垂线至镜后，使镜后部分与镜前部分长度相等，得到A、B的对称点A'、B'，用虚线连接A'B'，即为AB在镜中的虚像；
3. 丙图：将反射光线AB、CD反向延长，两线交点为光源S的虚像S'；过S'作MM'的垂线，在垂线上取S，使S到镜面的距离等于S'到镜面的距离，S即为光源；连接S与A、S与C，得到两条入射光线。
【答案】
如答图所示
【知识点】
小孔成像、平面镜成像、光的反射定律
【点评】
本题为光学基础作图题，分别考查光的直线传播、平面镜成像特点、光的反射的应用，是光学作图的核心题型，需掌握各原理对应的作图方法，属于学生应熟练掌握的基础内容。
【难度系数】
0.5
本题包含三个光学作图问题，需分别根据对应的光学原理完成：
1. 甲图小孔成像：利用光的直线传播，确定物体上各点经小孔后在光屏上的像点，连接得到像；
2. 乙图平面镜成像：依据平面镜成像“像与物关于镜面对称”的特点，作物体端点的对称点，连接得到虚像；
3. 丙图找光源并作入射光线：根据光的反射，反射光线的反向延长线交于虚像点，再作虚像关于镜面的对称点得到光源，连接光源与反射点即为入射光线。
【解析】
1. 甲图：从物体A点作过小孔的直线，延长至光屏得到像点A'；从B点作过小孔的直线，延长至光屏得到像点B'，用实线连接A'B'，即为小孔成的倒立实像；
2. 乙图：分别过A、B点作平面镜的垂线，延长垂线至镜后，使镜后部分与镜前部分长度相等，得到A、B的对称点A'、B'，用虚线连接A'B'，即为AB在镜中的虚像；
3. 丙图：将反射光线AB、CD反向延长，两线交点为光源S的虚像S'；过S'作MM'的垂线，在垂线上取S，使S到镜面的距离等于S'到镜面的距离，S即为光源；连接S与A、S与C，得到两条入射光线。
【答案】
如答图所示
【知识点】
小孔成像、平面镜成像、光的反射定律
【点评】
本题为光学基础作图题，分别考查光的直线传播、平面镜成像特点、光的反射的应用，是光学作图的核心题型，需掌握各原理对应的作图方法，属于学生应熟练掌握的基础内容。
【难度系数】
0.5
