9 (2025 盐城)小明选用电源(电压恒为4.5 V)、定值电阻(若干)、滑动变阻器(20 Ω 2 A)、电流表、电压表、开关及导线，探究电流与电压的关系.

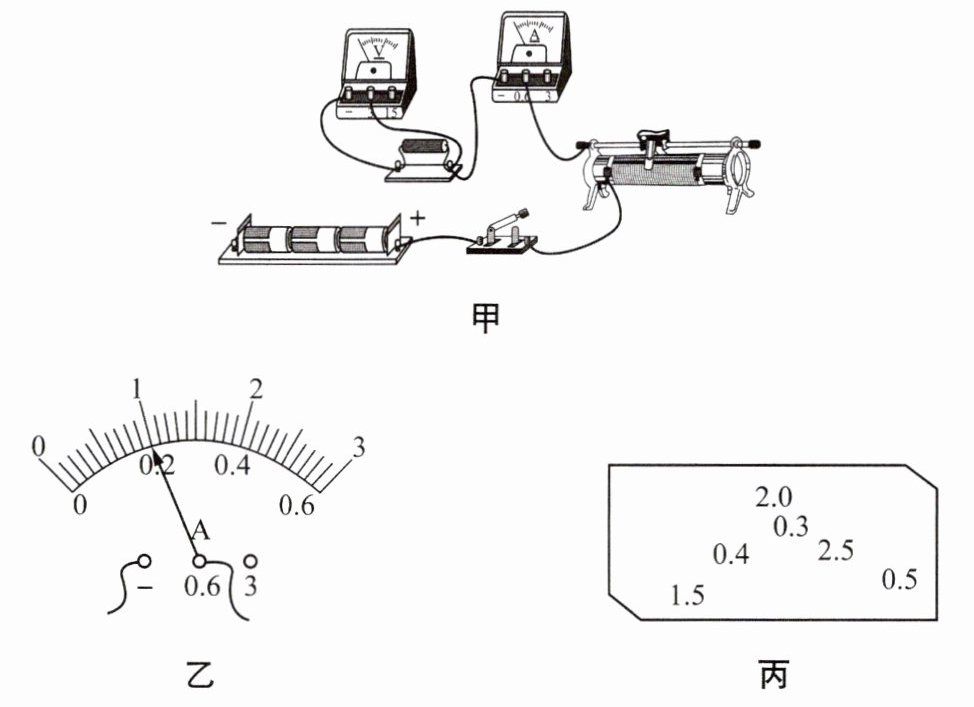

（1）如图甲所示，小明选取阻值为10 Ω的电阻进行实验.用笔画线代替导线将电路连接完整.
（2）将滑动变阻器的滑片移至最右端.闭合开关，移动滑片，当电压表示数为2 V时，电流表的示数如图乙所示，为A.
（3）小明测得多组数据，分析得出结论：导体的电阻一定时，通过导体的电流与导体两端的电压成正比.为验证结论是否具有普遍性，小明应更换重复上述实验.
（4）第(2)问中，若预先未将滑动变阻器的滑片移至最右端，闭合开关时，表可能损坏.
（5）另一组的小华记录的数据比较杂乱，如图丙所示.请指出小华操作中存在的问题：.

9.（1）
（2）0.2
（3）不同阻值的定值电阻
（4）电压
（5）没有记录数据的单位

【分析】
本题围绕“探究电流与电压的关系”实验展开，需结合电路连接、电表读数、实验结论的普遍性、电路故障分析及数据记录规范逐步解题：
1. 电路连接：电压表需并联在定值电阻两端，根据定值电阻和电源电压选择量程；
2. 电流表读数：先确定量程和分度值，再读取指针示数；
3. 实验普遍性：需更换不同阻值的定值电阻重复实验，避免结论特殊性；
4. 电路故障：滑动变阻器未调至最大阻值时，定值电阻两端电压可能超电压表量程；
5. 数据记录：实验数据需包含物理量单位，否则无意义。
【解析】
（1）探究电流与电压的关系时，电压表应并联在定值电阻两端。电源电压为4.5V，定值电阻为10Ω，当电压表示数为2V时，电流I=U/R=2V/10Ω=0.2A，因此电压表选0~3V量程，将电压表的“3”接线柱与定值电阻的右端接线柱连接，完成电路。
（2）电流表选用0~0.6A量程，分度值为0.02A，指针指向0.2A刻度处，故电流表示数为0.2A。
（3）原实验仅用10Ω定值电阻，结论可能特殊，需更换不同阻值的定值电阻重复实验，才能验证结论的普遍性。
（4）若滑动变阻器滑片未移至最右端（最大阻值处），接入阻值较小，电路电流较大，定值电阻两端电压U=IR，电源电压4.5V，若滑动变阻器阻值为0，定值电阻两端电压达4.5V，超过电压表0~3V量程，因此电压表可能损坏。
（5）实验记录的数据需包含物理量和单位，图丙中的数值均未标注单位，属于操作错误。
【答案】
9.（1）
（2）0.2
（3）不同阻值的定值电阻
（4）电压
（5）没有记录数据的单位
【知识点】
探究电流与电压的关系、电流表读数、电压表使用、实验数据记录
【点评】
本题是电学基础实验题，涵盖电路连接、电表读数、实验设计、故障分析及数据规范，考查学生对实验核心要点的掌握，是常规题型。
【难度系数】
0.5

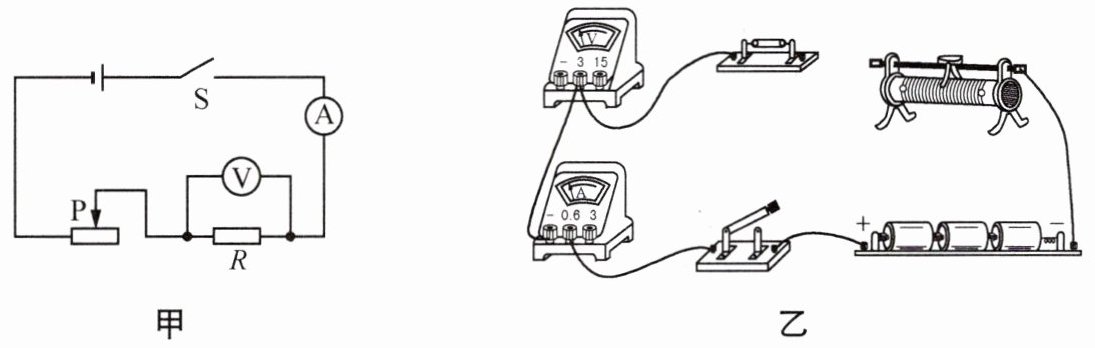

10 易错题 如图甲所示是“探究电流的大小与哪些因素有关”的实验电路图.

（1）连接电路前，开关必须.
（2）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路.（导线不允许交叉）
（3）实验开始时，滑动变阻器的作用是.在探究通过导体的电流与导体两端电压关系时，应保持不变，此时滑动变阻器的作用是；在探究通过导体的电流与导体电阻关系时，此时应保持不变.

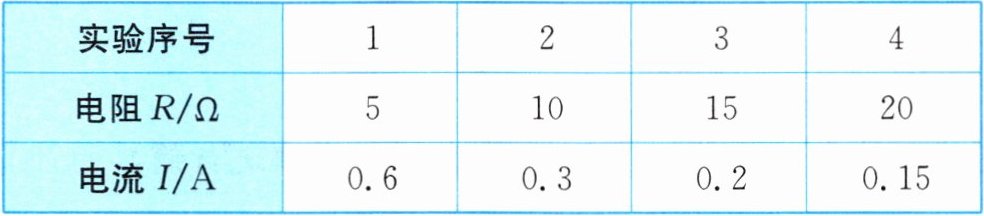

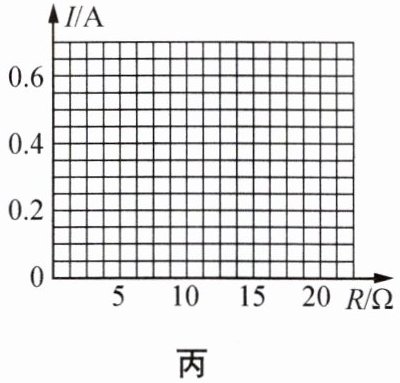

（4）在探究通过导体的电流与导体电阻关系时，得到实验数据记录如表所示，根据表中的实验数据，请在图丙中画出电流随电阻变化的图像.


丙

10.（1）断开
（2）
（3）保护电路 电阻 改变电阻两端的电压和通过的电流 电压
（4）

【分析】
本题围绕“探究电流的大小与哪些因素有关”的电学实验展开，需结合电学实验安全操作、控制变量法、滑动变阻器的作用等知识点解答：连接电路前开关断开是安全操作；连接实物图需遵循电表接线规则；实验中滑动变阻器的作用随实验目的变化，探究电流与电压关系时控制电阻不变，探究电流与电阻关系时控制电压不变，这是控制变量法的核心；画图像需根据实验数据描点连线。
【解析】
（1）连接电路时，为防止短路损坏器材，开关必须断开，故填断开。
（2）连接实物电路时，电压表需并联在定值电阻两端，选用0~3V量程，将电压表的“-”接线柱接定值电阻左端、“3”接线柱接定值电阻右端，导线不交叉，完成电路连接（对应图片id=1）。
（3）实验开始时，滑动变阻器滑片置于最大阻值处，作用是保护电路；探究电流与电压关系时，根据控制变量法，保持电阻不变，滑动变阻器的作用是改变定值电阻两端的电压，以便多次实验得出普遍规律；探究电流与电阻关系时，保持定值电阻两端的电压不变，滑动变阻器的作用是调节使电阻两端电压恒定。
（4）根据实验数据，在丙图中依次描出（5Ω，0.6A）、（10Ω，0.3A）、（15Ω，0.2A）、（20Ω，0.15A）四个点，再用平滑曲线连接各点，得到电流随电阻变化的图像（对应图片id=2）。
【答案】
（1）断开
（2）
（3）保护电路；电阻；改变电阻两端的电压和通过的电流；电压
（4）
【知识点】
探究电流与电压电阻的关系、滑动变阻器的作用、控制变量法
【点评】
本题是电学实验的典型基础题，重点考查控制变量法的应用和滑动变阻器在不同实验中的作用，易混淆点为探究电流与电压、电阻关系时滑动变阻器的不同功能，需准确区分。
【难度系数】
0.5
