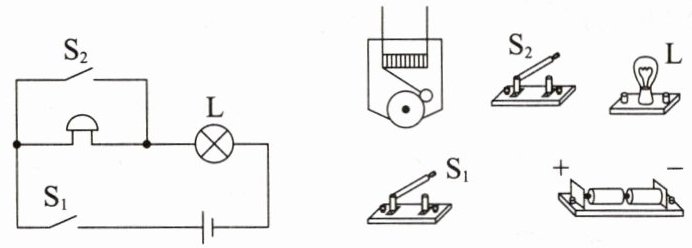

7.用笔画线代替导线，按照如图所示的电路图把实物图连接起来，导线不能交叉。
答案
7.
解析
【分析】
要连接实物图，需先明确电路图的结构：电铃与开关S₂并联，该并联部分再与开关S₁、灯泡L、电源串联。连接时采用电流路径法，从电源正极出发，依次对应连接各元件，确保导线不交叉，匹配电路图的元件连接关系。
【解析】
连接步骤：1. 从电源正极出发，连接开关S₁的一个接线柱，S₁的另一个接线柱连接电铃的一个接线柱；2. 电铃的另一个接线柱连接灯泡L的一个接线柱；3. 开关S₂的两个接线柱分别连接电铃的两个接线柱，实现电铃与S₂并联；4. 灯泡L的另一个接线柱连接电源负极，所有导线不交叉，完成连接。
【答案】
【知识点】
实物电路连接、并联电路、串联电路
【点评】
本题考查根据电路图连接实物电路，需明确串并联关系，按电流流向连接，是基础电路操作题，需注意导线不交叉。
【难度系数】
0.6
要连接实物图，需先明确电路图的结构：电铃与开关S₂并联，该并联部分再与开关S₁、灯泡L、电源串联。连接时采用电流路径法，从电源正极出发，依次对应连接各元件，确保导线不交叉，匹配电路图的元件连接关系。
【解析】
连接步骤：1. 从电源正极出发，连接开关S₁的一个接线柱，S₁的另一个接线柱连接电铃的一个接线柱；2. 电铃的另一个接线柱连接灯泡L的一个接线柱；3. 开关S₂的两个接线柱分别连接电铃的两个接线柱，实现电铃与S₂并联；4. 灯泡L的另一个接线柱连接电源负极，所有导线不交叉，完成连接。
【答案】
【知识点】
实物电路连接、并联电路、串联电路
【点评】
本题考查根据电路图连接实物电路，需明确串并联关系，按电流流向连接，是基础电路操作题，需注意导线不交叉。
【难度系数】
0.6

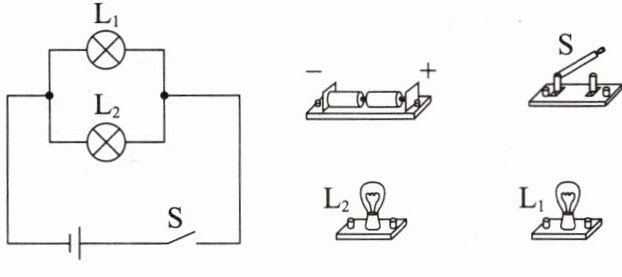

8. 用笔画线代替导线，按照如图所示的电路图把实物图连接起来，导线不能交叉。
答案
8.
解析
【分析】
要连接实物图，首先明确电路图结构：L₁与L₂为并联关系，开关S在干路，控制整个电路。连接时采用“电流流向法”，从电源正极出发，依次连接开关，再将电流分为两条支路分别接入两个灯泡，最后汇合回到电源负极，同时保证导线不交叉。
【解析】
连接步骤：
1. 从电源正极（+）引出导线，连接开关S的一个接线柱；
2. 开关S的另一个接线柱分别连接L₁的一个接线柱和L₂的一个接线柱；
3. 将L₁的另一个接线柱与L₂的另一个接线柱相连，再连接到电源负极（-），完成并联电路连接，导线无交叉。
【答案】
【知识点】
并联电路连接；实物电路连接
【点评】
本题考查根据电路图连接实物电路，核心是掌握并联电路的连接特点，按电流流向法操作即可，属于基础电路连接题，需注意导线不能交叉的要求。
【难度系数】
0.6
要连接实物图，首先明确电路图结构：L₁与L₂为并联关系，开关S在干路，控制整个电路。连接时采用“电流流向法”，从电源正极出发，依次连接开关，再将电流分为两条支路分别接入两个灯泡，最后汇合回到电源负极，同时保证导线不交叉。
【解析】
连接步骤：
1. 从电源正极（+）引出导线，连接开关S的一个接线柱；
2. 开关S的另一个接线柱分别连接L₁的一个接线柱和L₂的一个接线柱；
3. 将L₁的另一个接线柱与L₂的另一个接线柱相连，再连接到电源负极（-），完成并联电路连接，导线无交叉。
【答案】
【知识点】
并联电路连接；实物电路连接
【点评】
本题考查根据电路图连接实物电路，核心是掌握并联电路的连接特点，按电流流向法操作即可，属于基础电路连接题，需注意导线不能交叉的要求。
【难度系数】
0.6

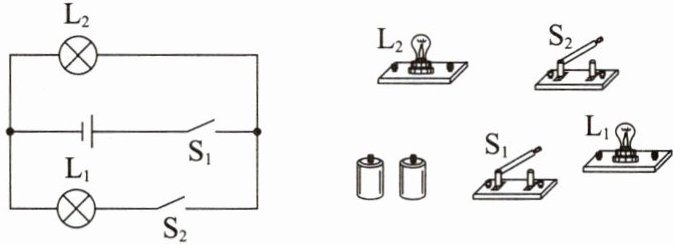

9.用笔画线代替导线，按照如图所示的电路图把实物图连接起来，导线不能交叉。
答案
9.
解析
【分析】
首先明确电路图的电路结构：该电路为并联电路，开关S₁在干路，控制整个电路；开关S₂与灯泡L₁串联，仅控制L₁所在支路；灯泡L₂单独在一条支路。连接实物时，遵循“先连干路、再连支路”的思路，确保导线不交叉，元件对应接线正确。
【解析】
连接步骤：1. 先将两节干电池串联组成电源；2. 从电源正极引出导线连接干路开关S₁的一个接线柱；3. S₁的另一个接线柱分两条支路：第一条支路连接灯泡L₂的一个接线柱，L₂的另一个接线柱连接电源负极；第二条支路连接开关S₂的一个接线柱，S₂的另一个接线柱连接灯泡L₁的一个接线柱，L₁的另一个接线柱连接电源负极。连接时保证导线无交叉，元件接线正确。
【答案】
【知识点】
并联电路连接；实物电路连接
【点评】
本题考查根据电路图连接实物电路，需明确电路的串并联关系与开关的控制作用，是电学基础操作题，侧重对电路结构的理解应用。
【难度系数】
0.6
首先明确电路图的电路结构：该电路为并联电路，开关S₁在干路，控制整个电路；开关S₂与灯泡L₁串联，仅控制L₁所在支路；灯泡L₂单独在一条支路。连接实物时，遵循“先连干路、再连支路”的思路，确保导线不交叉，元件对应接线正确。
【解析】
连接步骤：1. 先将两节干电池串联组成电源；2. 从电源正极引出导线连接干路开关S₁的一个接线柱；3. S₁的另一个接线柱分两条支路：第一条支路连接灯泡L₂的一个接线柱，L₂的另一个接线柱连接电源负极；第二条支路连接开关S₂的一个接线柱，S₂的另一个接线柱连接灯泡L₁的一个接线柱，L₁的另一个接线柱连接电源负极。连接时保证导线无交叉，元件接线正确。
【答案】
【知识点】
并联电路连接；实物电路连接
【点评】
本题考查根据电路图连接实物电路，需明确电路的串并联关系与开关的控制作用，是电学基础操作题，侧重对电路结构的理解应用。
【难度系数】
0.6

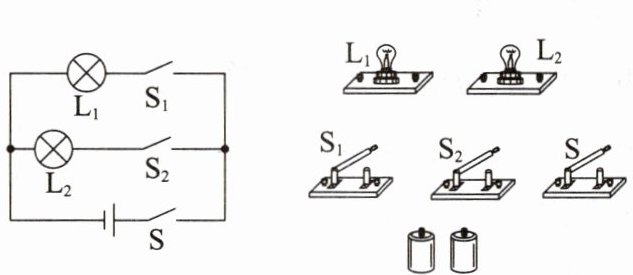

10.用笔画线代替导线，按照如图所示的电路图把实物图连接起来，导线不能交叉。
答案
10.
解析
【分析】
要连接实物图，需先明确电路图的结构：L₁与S₁为一条支路，L₂与S₂为另一条支路，两条支路并联后，与干路开关S、电源串联。连接时，先确定干路（电源、开关S），再依次连接两个并联支路，确保导线不交叉，各元件接线柱对应正确。
【解析】
连接步骤：1. 先将两节电池串联组成电源；2. 连接干路：电源正极连接开关S的一端；3. 连接L₂支路：开关S的另一端连接L₂的一个接线柱，L₂的另一个接线柱连接S₂的一个接线柱，S₂的另一个接线柱连接电源负极；4. 连接L₁支路：开关S的同一端（与L₂连接的端）连接L₁的一个接线柱，L₁的另一个接线柱连接S₁的一个接线柱，S₁的另一个接线柱连接电源负极；全程保证导线不交叉，元件对应连接正确。
【答案】
【知识点】
实物电路连接、并联电路
【点评】
本题考查根据电路图连接实物图，需掌握并联电路的连接方式，是初中物理电路部分的基础题型，重点考查电路连接的规范性。
【难度系数】
0.6
要连接实物图，需先明确电路图的结构：L₁与S₁为一条支路，L₂与S₂为另一条支路，两条支路并联后，与干路开关S、电源串联。连接时，先确定干路（电源、开关S），再依次连接两个并联支路，确保导线不交叉，各元件接线柱对应正确。
【解析】
连接步骤：1. 先将两节电池串联组成电源；2. 连接干路：电源正极连接开关S的一端；3. 连接L₂支路：开关S的另一端连接L₂的一个接线柱，L₂的另一个接线柱连接S₂的一个接线柱，S₂的另一个接线柱连接电源负极；4. 连接L₁支路：开关S的同一端（与L₂连接的端）连接L₁的一个接线柱，L₁的另一个接线柱连接S₁的一个接线柱，S₁的另一个接线柱连接电源负极；全程保证导线不交叉，元件对应连接正确。
【答案】
【知识点】
实物电路连接、并联电路
【点评】
本题考查根据电路图连接实物图，需掌握并联电路的连接方式，是初中物理电路部分的基础题型，重点考查电路连接的规范性。
【难度系数】
0.6
11. 自动售票公交车后门两侧的扶手上各装有一个红色按钮，需要下车的乘客只要按下其中任何一个按钮，车内的电铃就会响起，提醒司机停车并打开车门。请你连接符合要求的实物图。
答案
11.
解析
【分析】要满足“按下任意一个按钮，电铃都响起”，说明两个开关需并联，因为并联电路中各支路独立，任意一条支路接通，整个电路就形成通路。解题时，先确定电源，再将两个开关并联，最后与电铃串联，确保任意开关闭合时电路导通，电铃工作。
【解析】连接步骤：1. 先将两节电池串联组成电源；2. 从电源的一端引出导线，分别连接开关S₁和S₂的一个接线柱；3. 将S₁的另一个接线柱与S₂的另一个接线柱相连，再连接到电铃的一个接线柱；4. 电铃的另一个接线柱连接到电源的另一端，这样就构成了两个开关并联控制电铃的电路，任意开关闭合，电路通路，电铃响起。
【答案】
【知识点】并联电路、电路连接
【点评】本题结合自动售票公交车的实际场景，考查并联电路的特点及实物电路的连接，需要学生将物理知识应用到实际问题中，理解并联开关的控制作用，难度适中。
【难度系数】0.5
【解析】连接步骤：1. 先将两节电池串联组成电源；2. 从电源的一端引出导线，分别连接开关S₁和S₂的一个接线柱；3. 将S₁的另一个接线柱与S₂的另一个接线柱相连，再连接到电铃的一个接线柱；4. 电铃的另一个接线柱连接到电源的另一端，这样就构成了两个开关并联控制电铃的电路，任意开关闭合，电路通路，电铃响起。
【答案】
【知识点】并联电路、电路连接
【点评】本题结合自动售票公交车的实际场景，考查并联电路的特点及实物电路的连接，需要学生将物理知识应用到实际问题中，理解并联开关的控制作用，难度适中。
【难度系数】0.5

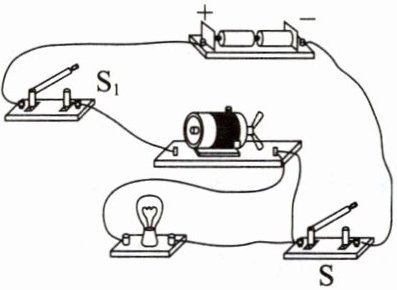

12. 如图所示，有一根导线连接错误，请将错误的导线用“×”标出，并画出正确的连接方式。要求：改正后，灯泡和电动机并联，开关S控制所有用电器，开关S₁只控制电动机。
答案
12.
解析
【分析】
要解决这个电路改正问题，需先明确题目要求：灯泡和电动机并联，开关S控制所有用电器（S在干路），开关S₁只控制电动机（S₁在电动机支路）。先观察原实物电路，判断导线连接是否符合要求，找出错误导线后，按照并联电路的连接规则调整导线，使各用电器并联，开关控制对应支路。
【解析】
1. 确定错误导线：原电路中连接电动机右端接线柱与灯泡右端接线柱的导线是错误的，该导线会让灯泡与电动机串联，无法满足并联要求，且开关S₁无法只控制电动机。
2. 改正操作：将上述错误导线标“×”，然后把灯泡的左端接线柱与开关S₁的左端接线柱相连，这样电动机支路经过S₁，灯泡支路直接并联在电源两端，开关S在干路能控制所有用电器，开关S₁仅控制电动机，符合题目要求。
【答案】
【知识点】
并联电路、电路连接、开关作用
【点评】
本题考查实物电路的纠错与改正，需结合并联电路特点和开关控制作用分析，重点考查学生对电路连接规则的掌握，难度适中，需要学生具备一定的电路分析能力。
【难度系数】
0.5
要解决这个电路改正问题，需先明确题目要求：灯泡和电动机并联，开关S控制所有用电器（S在干路），开关S₁只控制电动机（S₁在电动机支路）。先观察原实物电路，判断导线连接是否符合要求，找出错误导线后，按照并联电路的连接规则调整导线，使各用电器并联，开关控制对应支路。
【解析】
1. 确定错误导线：原电路中连接电动机右端接线柱与灯泡右端接线柱的导线是错误的，该导线会让灯泡与电动机串联，无法满足并联要求，且开关S₁无法只控制电动机。
2. 改正操作：将上述错误导线标“×”，然后把灯泡的左端接线柱与开关S₁的左端接线柱相连，这样电动机支路经过S₁，灯泡支路直接并联在电源两端，开关S在干路能控制所有用电器，开关S₁仅控制电动机，符合题目要求。
【答案】
【知识点】
并联电路、电路连接、开关作用
【点评】
本题考查实物电路的纠错与改正，需结合并联电路特点和开关控制作用分析，重点考查学生对电路连接规则的掌握，难度适中，需要学生具备一定的电路分析能力。
【难度系数】
0.5

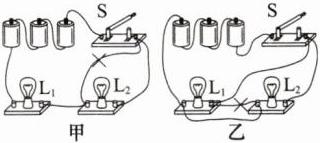

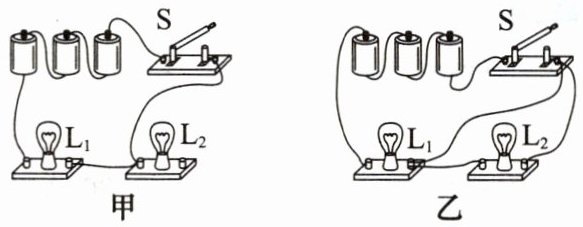

13. 如图所示，图甲是两灯串联，图乙是两灯并联。两图都有错误，请在错误导线处打“×”，并在原图上加以改正。（仅能改动一根导线）
答案
13.
解析
【分析】要解决此题，需明确串联电路的电流只有一条路径，并联电路的电流有多条支路。先判断甲图要求为串联，即电流依次经过开关、L₂、L₁形成一条通路；乙图要求为并联，即电流从电源正极流出后分两条支路分别经过L₁、L₂，再汇合回负极。需先找出错误导线，仅改动一根导线完成修正。
【解析】甲图：错误导线是连接开关右接线柱与L₂右接线柱的导线，在该导线上打“×”，将其改接至L₂的左接线柱，此时电流路径为：电源正极→开关S→L₂→L₁→电源负极，两灯串联。乙图：错误导线是连接L₁右接线柱与L₂左接线柱的导线，在该导线上打“×”，将其改接至L₂的右接线柱，此时电流路径为：电源正极→开关S→分两路，一路经L₂回电源负极，另一路经L₁回电源负极，两灯并联。
【答案】
【知识点】串联电路、并联电路、电路连接
【点评】本题考查串并联电路的连接，需掌握串并联电路的电流路径特点，仅改动一根导线完成修正，是基础电路操作题，需准确判断错误导线位置。
【难度系数】0.5
【解析】甲图：错误导线是连接开关右接线柱与L₂右接线柱的导线，在该导线上打“×”，将其改接至L₂的左接线柱，此时电流路径为：电源正极→开关S→L₂→L₁→电源负极，两灯串联。乙图：错误导线是连接L₁右接线柱与L₂左接线柱的导线，在该导线上打“×”，将其改接至L₂的右接线柱，此时电流路径为：电源正极→开关S→分两路，一路经L₂回电源负极，另一路经L₁回电源负极，两灯并联。
【答案】
【知识点】串联电路、并联电路、电路连接
【点评】本题考查串并联电路的连接，需掌握串并联电路的电流路径特点，仅改动一根导线完成修正，是基础电路操作题，需准确判断错误导线位置。
【难度系数】0.5
