1. 如图ZT-5-1所示，电源电压恒为9V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω　0.8A”，小灯泡标有“3V　1.5W”字样. 闭合开关，在电路安全的情况下，请你分析：（不考虑灯丝电阻的变化）
(1)根据滑动变阻器的规格可知，电路中允许通过的最大电流是________A；根据电流表的量程可知，电路中允许通过的最大电流是________A；根据小灯泡的规格可知，电路中允许通过的最大电流是________A. 综合考虑，电路中允许通过的最大电流是________A，所以滑动变阻器接入电路的最小阻值为________Ω，小灯泡的最大功率是________W.
(2)当滑动变阻器的滑片在最右端时，滑动变阻器接入电路的阻值最大，是________Ω，则电路的最小电流是________A，根据P = UI可知，电源电压不变，电路中的电流最小，故电路的总功率最小，此时电路的最小总功率是________W.

（1）0.8 0.6 0.5 0.5 12 1.5
（2）24 0.3 2.7

2. 如图ZT-5-2所示，电源电压为12V，定值电阻R₁的阻值为12Ω，滑动变阻器R₂标有“50Ω　1A”字样，电流表A₁的量程为0~3A，电流表A₂的量程为0~0.6A. 通过R₂的最大电流是________A，干路允许通过的最大电流是________A，R₂接入电路的最小阻值是________Ω，R₂的最大功率是________W.

0.6 1.6 20 7.2

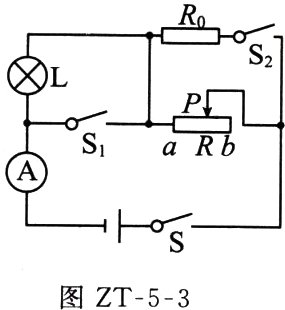

3. （2023泰州兴化期末）如图ZT-5-3所示电路，电源电压恒定，定值电阻R₀ = 12Ω，小灯泡L标有“6V　3W”的字样（假设灯泡电阻不变），滑动变阻器R标有“* Ω 1.5A”的字样，电流表的量程为0~3A. 只闭合开关S，滑片P从b端滑到某一位置时，滑动变阻器接入电路的电阻减小了6Ω，电流表的示数变化了0.1A，小灯泡恰好正常发光，此时电路中的电流为________A，电源电压为________V；当开关S、S₁、S₂都闭合时，调节滑片P，电路消耗的最大电功率为________W.

0.5 12 30

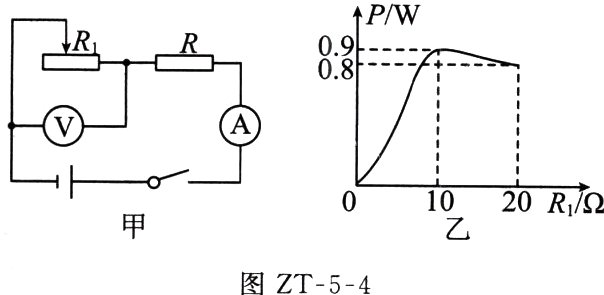

4. （2023南京雨花台区三模）如图ZT-5-4甲所示电路中，R为定值电阻，R₁为滑动变阻器. 图乙是该滑动变阻器的滑片从一端移至另一端过程中滑动变阻器消耗的电功率与其接入电路中阻值的关系图像，则电源电压为________V，R的阻值为________Ω，整个电路消耗的最大功率为________W.

6 10 3.6

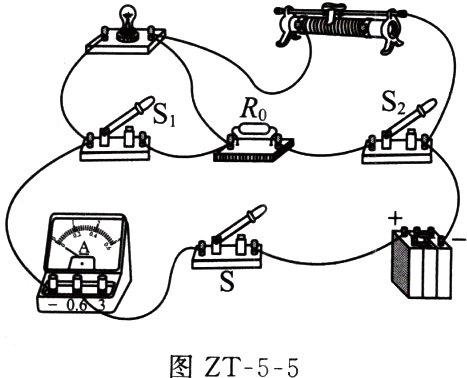

5. （2023南京鼓楼区期末）如图ZT-5-5所示，电源电压恒定为6V，R₀ = 20Ω，滑动变阻器的规格为“30Ω　1A”，电流表的量程为“0~0.6A”，小灯泡上标有“4V　2W”字样. 不考虑灯丝电阻变化，并保证电路安全，则 （ ）

A. 当S闭合，S₁、S₂都断开时，滑动变阻器接入电路的最小阻值是4Ω
B. 当S闭合，S₁、S₂都断开时，电路消耗的最大总功率是3.6W
C. 当S、S₁、S₂都闭合时，电路消耗的最小总功率是2.4W
D. 当S、S₁、S₂都闭合时，滑动变阻器接入电路的最小阻值是6Ω

A
