9. (2023南通启东一模)在“测定小灯泡额定电功率”的实验中，电源电压为4.5V保持不变，小灯泡额定电压为2.5V，电阻约为10Ω。
　　　　

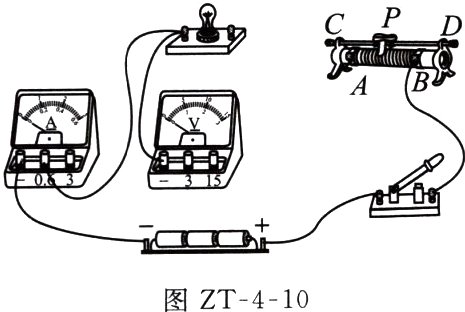

(1)请你用笔画线代替导线，将图ZT - 4 - 10中的实物电路连接完整。
(2)实验中发现小灯泡很暗，移动滑动变阻器的滑片，电压表、电流表的示数不发生改变，则故障原因可能是____________________。
(3)排除故障后，小明画出小灯泡的电流随电压变化的图像，你认为图像应该是图ZT - 4 - 11中的__________(选填“甲”或“乙”)，小明__________(选填“能”或“不能”)用该实验装置中的器材完成探究电流与电压关系的实验。
　
(4)实验结束后，小琪想测量另一小灯泡L的额定功率却发现电压表坏了，于是他设计了如图ZT - 4 - 12所示电路。已知小灯泡L的额定电流为$I_{额}=0.3A$，图中$R$为电阻箱，$R_{0}$为定值电阻(阻值未知)，实验步骤如下：
①将单刀双掷开关接$a$，调节电阻箱和滑动变阻器的滑片至适当位置，记下电流表示数为$I=$__________和电阻箱的读数$R_{1}$；
②将单刀双掷开关接$b$，保持滑动变阻器的滑片位置不变，调节电阻箱，使电流表的示数仍为$I$，记下电阻箱的读数$R_{2}$；
③小灯泡L的额定功率为$P_{额}=$__________(用已知量和测量量的符号表示)。
　

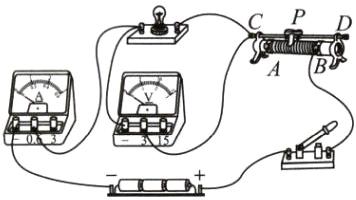

(1)如图所示

(2)滑动变阻器接下面两个接线柱
(3)甲 不能
(4)①0.3A ③$(0.3A)^2(R_2 - R_1)$

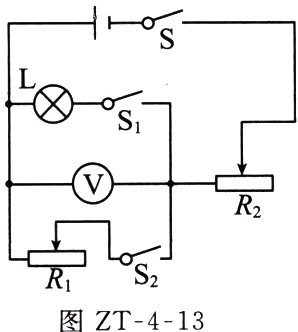

10. (2023宿迁宿城区期末改编)小明用如图ZT - 4 - 13所示的电路测量额定电压为$U_{额}$的小灯泡正常发光时的电功率(电源电压不变，$R_{1}$和$R_{2}$为滑动变阻器，$R_{2}$的最大阻值为$R_{0}$)。实验步骤如下：
①只闭合开关S和$S_{1}$，只调节__________，使电压表的示数为$U_{额}$。
②只闭合开关__________，保持$R_{2}$滑片位置不动，只调节$R_{1}$，使电压表的示数仍为$U_{额}$。
③接着将$R_{2}$的滑片调至最左端，记下电压表的示数为$U_{1}$；再将$R_{2}$的滑片调至最右端，记下电压表的示数为$U_{2}$，则小灯泡正常发光时的电阻$R=$__________，小灯泡的额定功率为$P_{额}=$__________。(均选用$R_{0}$、$U_{1}$、$U_{2}$、$U_{额}$表示)。
　　　　　　　　　　　　

①$R_2$ ②S和$S_2$ ③$\frac{U_2R_0}{U_1 - U_2}$ $\frac{U_{额}^2(U_1 - U_2)}{U_2R_0}$
