6. （2023宿迁宿城区期末）如图ZT-5-6所示的电路中，电源电压为6V恒定不变，定值电阻R的阻值为5Ω，电压表的量程为0~3V，滑动变阻器上标有“10Ω　0.5A”，为保证电路安全，下列说法不正确的是 （ ）

A. 电压表的最小示数为2V
B. 电路的最大总功率为3W
C. 滑动变阻器的最大功率为1.8W
D. 滑动变阻器接入电路的最小阻值是7Ω

C

7. 如图ZT-5-7所示的电路中，电源电压为6V保持不变，定值电阻R₁的阻值为10Ω，滑动变阻器R₂的最大阻值为50Ω. 当开关S闭合，滑动变阻器的滑片P在b端时，电压表的示数是________V，电流表的示数是______A，定值电阻R₁的功率是________W；滑动变阻器的滑片P在a端时，电压表的示数是______V，电流表的示数是________A，定值电阻R₁的功率是________W；所以滑动变阻器的滑片P由b端移到a端的过程中，电流表的示数变化范围为____________，电压表的示数变化范围为______________，定值电阻R₁ 的功率变化范围是____________.

1 0.1 0.1 6 0.6 3.6
0.1～0.6 A 1～6 V 0.1～3.6 W

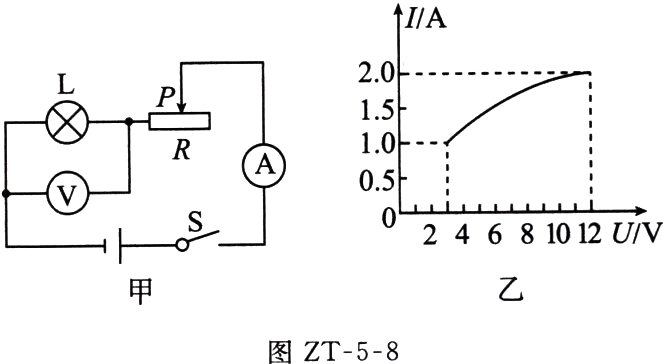

8. 如图ZT-5-8甲所示，电源电压为12V保持不变，闭合开关S后，当滑片P从最右端向最左端滑动的过程中，小灯泡的I - U关系图像如图乙所示，最后小灯泡正常发光，则滑动变阻器的最大阻值为________Ω，该电路总功率的变化范围为__________W.

9 12～24

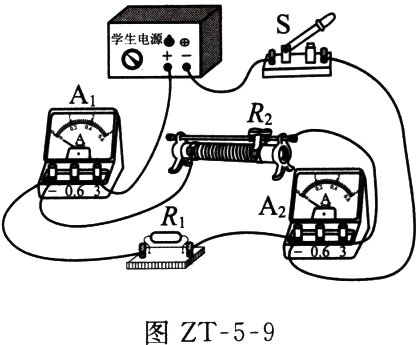

9. （2022泰州）如图ZT-5-9所示电路，电源电压恒定，滑动变阻器R₂标有“20Ω　1A”的字样，将滑片置于最右端后，闭合开关，电流表A₁、A₂的示数分别为0.8A、0.3A. 在电路安全工作时，下列说法中正确的是 （ ）

A. 电源电压为16V
B. R₁的阻值为7.5Ω
C. R₂消耗的功率范围为1.8～6W
D. 该电路消耗总功率的最大值为18W

C

10. 如图ZT-5-10所示，电源电压为6V，定值电阻R₁、R₂的阻值分别为12Ω、18Ω，闭合开关S. 求：
(1)当S₁闭合、S₂接1时，通过R₁的电流.
(2)当S₁断开、S₂接1时，通电1min，R₂产生的热量.
(3)电路总功率的取值范围.

（1）当S、S₁闭合，S₂接1时，电路为R₁的简单电路，R₂短路，通过R₁的电流：$I_{1}=\frac{U}{R_{1}}=\frac{6\ V}{12\ \Omega}=0.5\ A$。
（2）当S闭合、S₁断开、S₂接1时，R₁和R₂串联，电路的总电阻：$R_{总}=R_{1}+R_{2}=12\ \Omega+18\ \Omega=30\ \Omega$，此时电路中的电流：$I=\frac{U}{R_{总}}=\frac{6\ V}{30\ \Omega}=0.2\ A$，通电1 min，R₂产生的热量：$Q=I^{2}R_{2}t=(0.2\ A)^{2}\times18\ \Omega\times60\ s = 43.2\ J$。
（3）当S闭合、S₁断开、S₂接1时，R₁和R₂串联，此时电路的总电阻最大，电流最小，最小电流I = 0.2 A，则电路的最小总功率：P = UI = 6 V×0.2 A = 1.2 W；当S、S₁闭合，S₂接2时，R₁和R₂并联，此时电路的总电阻最小，电流最大，最大电流：$I'=I_{1}'+I_{2}=\frac{U}{R_{1}}+\frac{U}{R_{2}}=\frac{6\ V}{12\ \Omega}+\frac{6\ V}{18\ \Omega}=\frac{5}{6}\ A$，则电路的最大总功率：$P'=UI'=6\ V\times\frac{5}{6}\ A = 5\ W$；所以电路总功率的取值范围是1.2～5 W。
