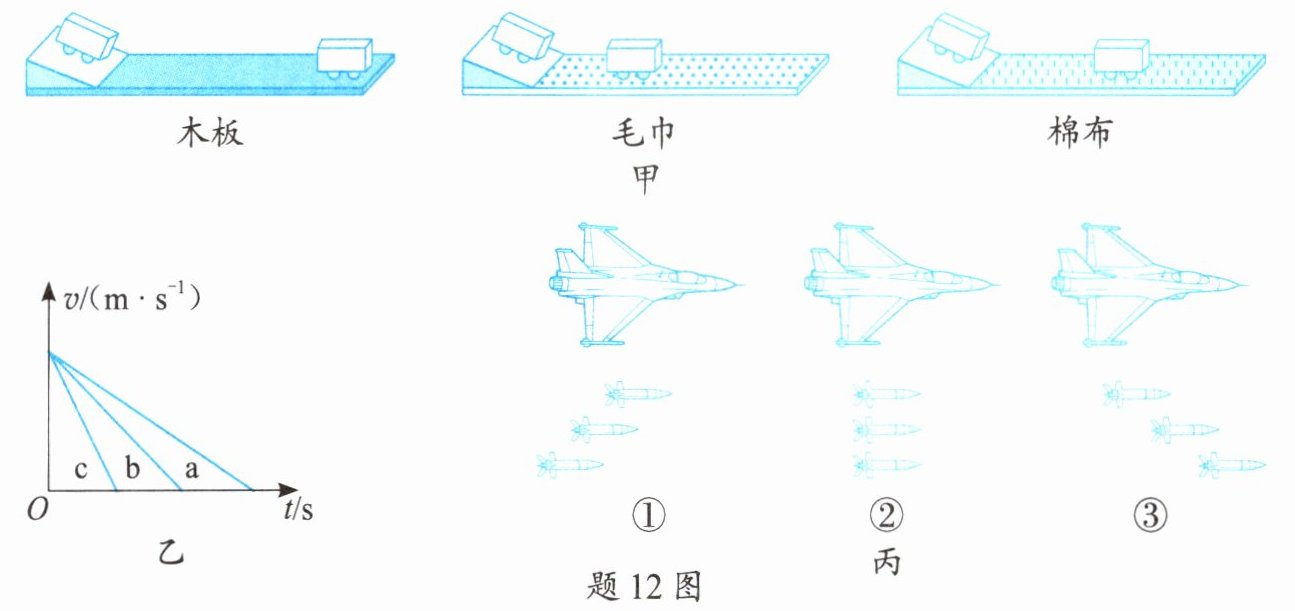

12.如题12图甲所示，小芳用斜面、木板、毛巾、棉布(三者表面的粗糙程度大小排序为：木板＜棉布＜毛巾)和小车探究阻力对物体运动的影响。

(1)小车分别在木板、毛巾、棉布表面上运动时，其速度随时间的变化图像如题12图乙所示，其中表示小车在毛巾上运动的是(a/b/c)。
(2)在斜面上滑行的小车受到的重力和斜面对小车的支持力(是/不是)一对相互平衡的力。从二力平衡的条件来看，该判断的根据是。
(3)在大量类似实验的基础上，经过科学推理可以得到牛顿第一定律，采用这种研究方法的还有。
A.探究响度与声源振动的关系
B.探究影响滑动摩擦力大小的因素
C.探究声音能否在真空中传播
(4)牛顿第一定律在实际生活中有着广泛的应用。一架水平向右匀速飞行的飞机上，自由落下了一颗炸弹。如题12图丙所示是炸弹落地前与飞机位置关系的情形，不计空气对炸弹的阻力，炸弹与飞机的位置关系正确的是图。

c
不是
这两个力不在同一直线上
C
②

【解析】
(1) 接触面越粗糙，小车受到的阻力越大，速度减小得越快，运动时间越短。毛巾表面最粗糙，阻力最大，小车速度减小最快，对应图乙中$\boldsymbol{c}$图像。
(2) 二力平衡的条件是：两个力大小相等、方向相反、作用在同一直线上且作用在同一物体上。斜面上小车的重力竖直向下，支持力垂直斜面向上，两个力不在同一直线上，因此不是一对平衡力。
(3) 牛顿第一定律是在实验基础上通过科学推理得出的，采用实验推理法。选项中，探究声音能否在真空中传播，由于无法达到绝对真空，也是通过实验加推理得出结论，同样采用实验推理法；A、B选项采用控制变量法，故选$\boldsymbol{C}$。
(4) 不计空气阻力，炸弹下落时，由于惯性，水平方向上仍保持与飞机相同的速度，因此炸弹会始终在飞机的正下方，对应图丙中的$\boldsymbol{②}$。
【答案】
(1) $\boldsymbol{c}$
(2) $\boldsymbol{不是}$；$\boldsymbol{这两个力不在同一直线上}$
(3) $\boldsymbol{C}$
(4) $\boldsymbol{②}$
【知识点】
阻力对运动的影响；二力平衡条件；惯性
【点评】
本题综合考查阻力对物体运动的影响、二力平衡的判断、实验方法的识别以及惯性的应用，将实验现象、图像与物理规律相结合，注重对物理思维和方法的考查，需要学生扎实掌握相关基础知识并能灵活应用。
【难度系数】
0.6
