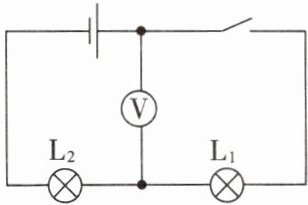

[典例3] 在如图所示的电路中，开关闭合时，电压表示数为2 V，电源电压为4.5 V，则下列说法中正确的是()。

A.$L_1$两端的电压为2.5 V
B.$L_2$两端的电压为2.5 V
C.$L_2$两端的电压为4.5 V
D.$L_1$两端的电压为2 V
解析:当开关闭合时,两灯泡串联,电压表并联在$L_2$两端,测$L_2$两端的电压,已知电压表示数为2 V,则$L_2$两端的电压为2 V,因串联电路中总电压等于各分电压之和,所以$L_1$两端的电压$U_1 = U - U_2 = 4.5\ \mathrm{V} - 2\ \mathrm{V} = 2.5\ \mathrm{V}$,故A正确。
答案:A
方法技巧
三步解决串、并联电路中电压的关系
第一步:明确电路的串、并联关系,必要时对电路进行等效处理,并画出电路图。
第二步:弄清楚电压表是测量哪一部分电路两端的电压,若需要读数,则要根据题中的条件判断出电压表选用的测量范围,并正确读数。
第三步:根据串、并联电路的电压规律进行分析和计算。

A

[变式]如图所示，电源电压保持不变，先闭合开关$\mathrm{S}_1$，再闭合开关$\mathrm{S}_2$，电压表的示数（选填“变大”“不变”或“变小”），灯泡$\mathrm{L}_1$的亮度（选填“变亮”“不变”或“变暗”）。

不变；不变

1.小明观察到手电筒的电源由两节新的干电池串联组成，可知该手电筒的工作电压是（）。

A.4.5 V
B.1.5 V
C.3 V
D.4 V

C

2. 如图所示，两个灯泡规格相同，闭合开关，电压表示数是3 V。电源电压和灯泡L₂两端的电压分别是()。


A.3 V 3 V
B.1.5 V 3 V
C.3 V 1.5 V
D.6 V 3 V

D

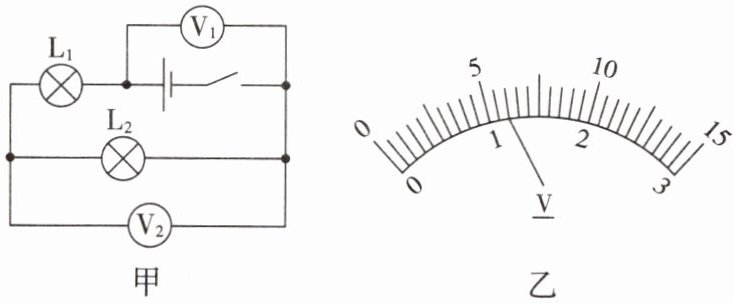

3. 在如图甲所示的电路中，闭合开关后，两个电压表指针的偏转情况均如图乙所示，则灯泡$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压分别为()。


A.1.2 V 6 V
B.6 V 1.2 V
C.1.2 V 4.8 V
D.4.8 V 1.2 V

D
