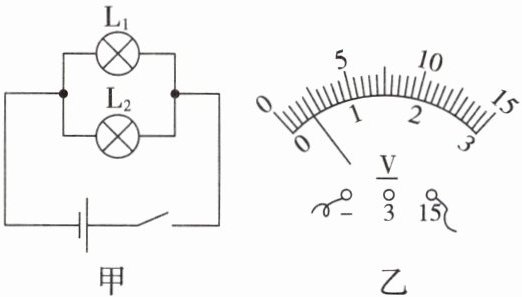

[典例2]（2025昆明呈贡区期末）在“探究并联电路中各支路用电器两端电压与电源两端电压的关系”的实验中，实验电路如图甲
所示。
(1)为了使探究得出的结论具有普遍意义，$L_1$、$L_2$应该选择规格
(2)如果将电压表并联接在$L_1$两端，闭合开关，电压表示数如图乙所示，那么接下来的操作是：断开开关，
A. 将接“15”V接线柱的导线，改接到“3”V的接线柱上
B. 将电压表的正负接线柱反接

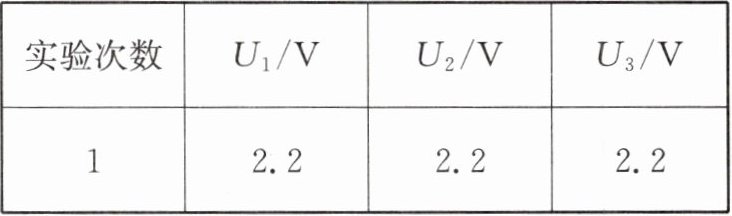

(3)下表是某同学正确操作后记录的数据。
请你指出该同学在实验中存在的问题：
解析：(1)为了使探究得出的结论具有普遍意义，应该选择规格不同的小灯泡进行实验。
(2)由图乙可知，测量时，电压表指针偏转角度太小，说明选用的测量范围过大，测量误差较大；为了使实验结果更准确，接下来应该断开开关，将电压表换用0～3 V的测量范围，故选A。
(3)仅做一组实验，具有偶然性，本实验是探究规律的，应多次实验排除偶然性，得出普遍规律。根据电路图，电路是并联的，通过表中数据分析，他得出的结论是在并联电路中，各支路两端的电压与电源两端的电压相等，即$U_1=U_2=U_3$。
答案：(1)不相同 (2)A (3)只做了一组实验，具有偶然性 $U_1=U_2=U_3$
所示。
(1)为了使探究得出的结论具有普遍意义，$L_1$、$L_2$应该选择规格
不相同
（选填“相同”或“不相同”）的小灯泡。(2)如果将电压表并联接在$L_1$两端，闭合开关，电压表示数如图乙所示，那么接下来的操作是：断开开关，
A
（请选择下列正确的选项）。A. 将接“15”V接线柱的导线，改接到“3”V的接线柱上
B. 将电压表的正负接线柱反接
(3)下表是某同学正确操作后记录的数据。
请你指出该同学在实验中存在的问题：
只做了一组实验，具有偶然性
。修正方案后继续实验，归纳得出并联电路中电压的关系：$U_1=U_2=U_3$
（写字母表达式）。解析：(1)为了使探究得出的结论具有普遍意义，应该选择规格不同的小灯泡进行实验。
(2)由图乙可知，测量时，电压表指针偏转角度太小，说明选用的测量范围过大，测量误差较大；为了使实验结果更准确，接下来应该断开开关，将电压表换用0～3 V的测量范围，故选A。
(3)仅做一组实验，具有偶然性，本实验是探究规律的，应多次实验排除偶然性，得出普遍规律。根据电路图，电路是并联的，通过表中数据分析，他得出的结论是在并联电路中，各支路两端的电压与电源两端的电压相等，即$U_1=U_2=U_3$。
答案：(1)不相同 (2)A (3)只做了一组实验，具有偶然性 $U_1=U_2=U_3$
答案
(1)不相同
(2)A
(3)只做了一组实验，具有偶然性；$U_1=U_2=U_3$
