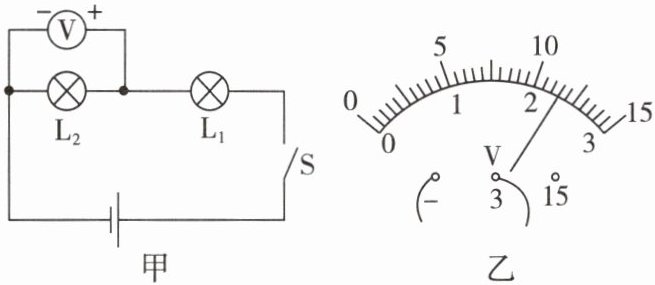

4. 在如图甲所示的电路中，$\mathrm{L}_1$ 两端的电压 $U_1=3.7\ \mathrm{V}$，$\mathrm{L}_2$ 两端的电压如图乙所示，则 $\mathrm{L}_2$ 两端的电压 $U_2=$ $\mathrm{V}$，电源电压 $U=$ $\mathrm{V}$。

2.3；6

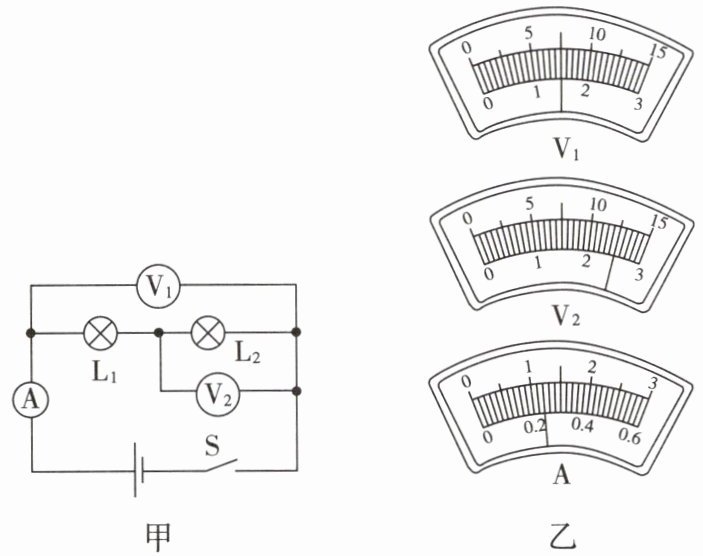

5. 如图甲所示，电压表所用测量范围不明，电流表用的是0～0.6 A的测量范围。当电路闭合后，V₁和V₂以及电流表的示数分别如图乙所示，则V₁用的测量范围是V，V₂用的测量范围是V，小灯泡L₁两端的电压U₁=V，电流表的示数为A。

0～15；0～3；5；0.24

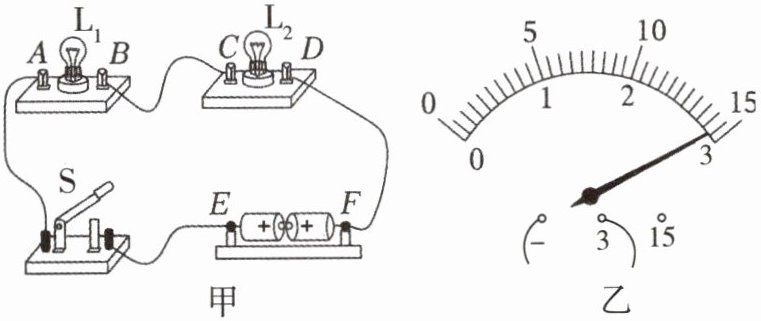

6. 小明和小红用如图甲所示电路探究串联电路中电压的规律，用新干电池作为电源。

(1)接线时，开关应处于（选填“断开”或“闭合”）状态；小明检查电路时发现（选填“电池”“开关”或“灯座”）安装错误。
(2)正确安装后，闭合开关，两灯均不发光，小明用电压表试接A、B两接线柱，发现指针偏转情况如图乙所示，则可判断发生了断路。

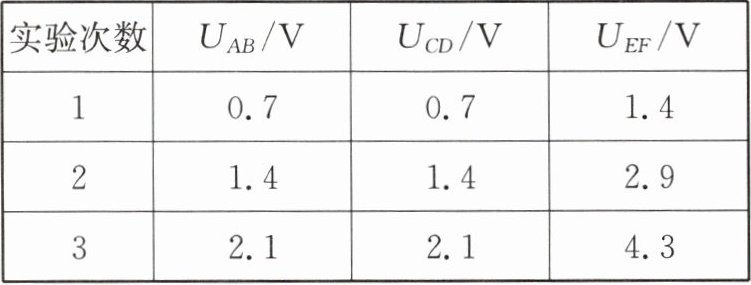

(3)排除故障后，小明选用两只灯泡，只通过增加电池进行多次实验。他将电压表接在不同位置进行测量，实验记录如表所示。小明通过数据得出结论：在误差允许范围内，串联电路中各用电器两端电压相等且电压之和等于电源电压。他的结论是否正确并说明理由：。

(4)小明进行多次实验的主要目的是。
A. 寻找普遍规律 B. 减小实验误差
(5)用电压表正确测量灯$\mathrm{L}_1$两端的电压之后，（选填“能”或“不能”）只将A点的导线接到D点测$\mathrm{L}_2$两端的电压，理由是。

(1)断开；电池
(2)$\mathrm{L}_1$
(3)不正确，选用相同规格的灯泡且只改变电源电压进行实验，结论具有偶然性
(4)A
(5)不能；电压表正负接线柱接反了

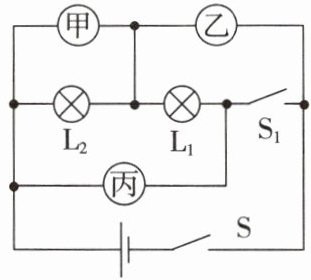

7.(多选)在如图所示的电路中，S闭合后，下列选项正确的是()。


A.如果甲、乙、丙是电压表，当$S_1$闭合后，$U_丙=U_甲+U_乙$
B.如果甲是电压表，乙、丙是电流表，$S_1$断开，形成并联电路
C.电路中甲表和乙表可以同时是电流表
D.如果电路是并联电路，则乙表的示数大于丙表的示数

ABD
