1. 家庭电路的电压是 V，各用电器之间是 联的，开关一端应装在 线上，空气开关应 联在电路上。人体的安全电压是不高于 V的电压。

1. 220 并 火 串 36

【分析】
这道题考查家庭电路的基础常识，需逐一对应知识点回忆：我国家庭电路的标准电压、用电器的连接方式、开关的安全安装位置、空气开关的连接方式、人体安全电压的数值，逐一分析每个空的对应要求即可。
【解析】
1. 我国标准家庭电路的电压为220V，故第一个空填220；
2. 家庭电路中各用电器需独立工作、互不影响，因此各用电器之间是并联的，第二个空填并；
3. 开关一端应装在火线上，断开开关时用电器与火线断开，避免触电，第三个空填火；
4. 空气开关需串联在电路中，才能在电流过大时切断电路，起到保护作用，第四个空填串；
5. 人体的安全电压是不高于36V，第五个空填36。
【答案】
220 并 火 串 36
【知识点】
家庭电路电压；家庭电路连接；安全用电常识
【点评】
本题为家庭电路基础常识题，考查的是电学中需牢记的核心知识点，难度较低，适合巩固电学基础，学生准确记忆相关内容即可作答。
【难度系数】
0.9

2. 下列符合安全用电常识的是()。

A.家里安装了空气开关，人就不会触电
B.带有漏电保护器的总开关应定期检查
C.有金属外壳的电器不需要用三孔插座
D.使用测电笔时，手不能接触笔尾的金属体

2. B

【分析】
要解答本题，需逐一分析每个选项对应的安全用电规则，结合空气开关的作用、漏电保护器的使用要求、金属外壳电器的插座规范、测电笔的正确使用方法等知识点，判断选项是否符合安全用电常识。
【解析】
A选项：空气开关仅在电路电流过大（如短路、总功率过载）时自动切断电路，无法防止人体触电（如人接触火线但电流未达跳闸值时，空气开关不动作），不符合安全用电常识；
B选项：带有漏电保护器的总开关需定期检查，确保其漏电时能及时切断电路，起到保护作用，符合安全用电要求；
C选项：有金属外壳的电器必须用三孔插座，将外壳接地，漏电时电流会导入大地，避免触电，不符合安全用电常识；
D选项：使用测电笔时，手必须接触笔尾金属体才能形成通路，辨别火线和零线，不接触则无法正常工作，不符合安全用电常识。
综上，正确选项为B。
【答案】
B
【知识点】
安全用电常识、测电笔使用、漏电保护器
【点评】
本题考查初中物理基础的安全用电知识点，涉及多个常见用电规则，属于识记类基础题，难度较低，需学生牢记相关安全用电要求。
【难度系数】
0.7

3. 防范触电事故重要的是要有安全用电意识，要遵守安全用电原则。家庭电路中，发生触电事故都是人体直接或间接跟线接触造成的。如果你发现有人触电，应立即采取的措施是（选填“切断电源”或“用手拉开触电者”）。

3. 火 切断电源

【分析】
要解决这道题，需掌握家庭电路触电的原理和触电急救的安全原则：首先，家庭电路中火线与大地、零线间存在220V电压，触电事故的本质是人体直接或间接接触火线，使电流通过人体形成通路；其次，发现有人触电时，不能直接用手拉触电者，因为人体是导体，施救者也会触电，必须先切断电源再救援。
【解析】
家庭电路中，触电事故都是人体直接或间接跟火线接触造成的；发现有人触电时，应立即切断电源，不能用手拉开触电者，防止施救者也发生触电。
【答案】
火；切断电源
【知识点】
家庭电路安全用电；触电急救
【点评】
本题考查家庭电路触电的原因及急救措施，属于安全用电的基础常识题，牢记相关知识点即可解答。
【难度系数】
0.8

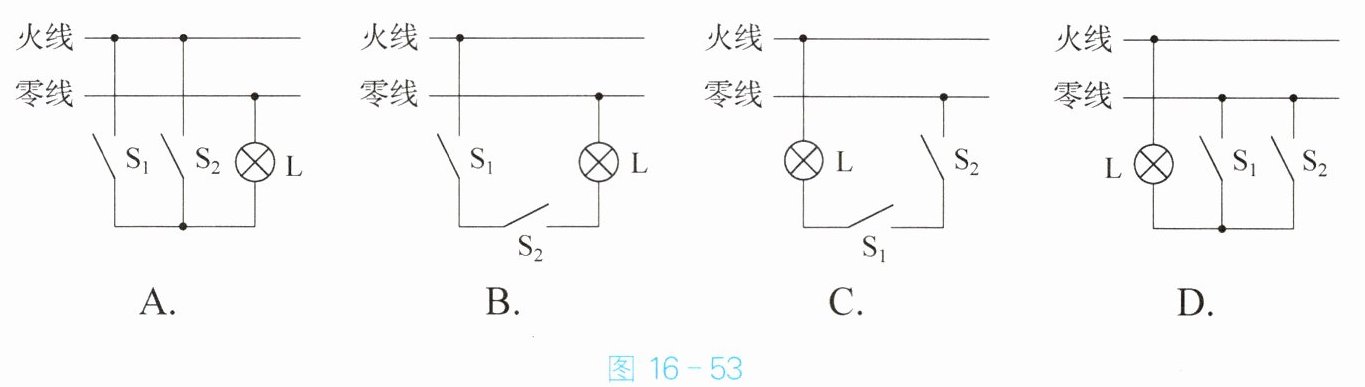

4. 小明设计了一种照明电路图，用两个开关控制一盏灯，闭合任意一个开关，灯都能发光。图16-53中，既符合上述设计，又符合安全用电要求的电路图是()。

4. A

【分析】
要解决此题，需同时满足两个条件：①闭合任意一个开关，灯都发光；②符合安全用电要求，即开关应接在火线上，断开开关时灯不带电。逐一分析各选项：
选项A：火线分别连接开关S₁、S₂的一端，S₁、S₂的另一端相连后接灯泡L的下端，灯泡L的上端接零线。闭合S₁或S₂时，电流从火线经闭合开关、灯泡回到零线，灯发光，满足条件；且开关接在火线上，断开开关时灯泡不带电，符合安全要求。
选项B：电流路径为火线→S₁→S₂→灯泡→零线，需同时闭合两个开关灯才亮，不满足“闭合任意一个开关灯都发光”的要求，排除。
选项C：电流路径为火线→S₂→S₁→灯泡→零线，同样需同时闭合两个开关灯才亮，不符合要求，排除。
选项D：开关接在零线上，且闭合任意开关时灯泡未与火线连通，灯不发光，还存在安全隐患，排除。
【解析】
根据题目要求，需结合电路导通条件和安全用电原则判断：
1. 选项A中，S₁、S₂并联在火线上，共同控制灯泡，闭合任一开关，电路形成通路，灯发光；开关接火线，断开开关时灯泡不带电，符合安全要求，满足题目所有条件。
2. 选项B、C的开关为串联关系，必须同时闭合才能使电路导通，不符合“闭合任意一个开关灯发光”的要求。
3. 选项D的开关接在零线上，且电路无法形成有效通路，不符合要求。因此正确答案为A。
【答案】
A
【知识点】
家庭电路连接、开关与用电器的连接
【点评】
本题考查家庭电路的安全连接及双开关控制用电器的电路分析，需掌握开关接火线的安全原则，理解并联开关控制用电器的结构，是家庭电路应用的基础题型。
【难度系数】
0.5

5. 小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因可能是()。

A.插头短路
B.灯丝断路
C.灯头内短路
D.灯头内断路

5. C

【分析】
首先明确：家庭电路中总控制开关跳闸的原因是电路电流过大，电流过大的原因是短路或用电器总功率过大。本题中台灯功率较小，排除总功率过大的可能，需结合“插入插座、闭合开关才跳闸”的条件分析故障类型。逐一分析选项：若为插头短路，插入插座未闭合开关就会跳闸，不符合题意；断路故障（灯丝、灯头断路）不会产生电流，不会跳闸；只有灯头内短路时，闭合开关后形成短路，电流过大导致跳闸，符合条件。
【解析】
家庭电路总开关跳闸的本质是电路电流过大，电流过大的原因有两个：①短路；②用电器总功率过大。本题中台灯功率小，排除总功率过大的情况，结合题目条件分析选项：
1. 选项A：插头短路，插入插座时即形成短路，无需闭合开关就会跳闸，与“闭合开关才跳闸”不符，排除；
2. 选项B：灯丝断路，电路为断路，无电流，不会导致跳闸，排除；
3. 选项C：灯头内短路，闭合开关后电路形成短路，电流瞬间过大，触发总开关跳闸，符合题意；
4. 选项D：灯头内断路，电路断路，无电流，不会跳闸，排除。
综上，答案为C。
【答案】
C
【知识点】
家庭电路故障分析、电流过大的原因
【点评】
本题考查家庭电路故障的判断，核心是掌握家庭电路电流过大的原因，结合题目操作条件区分短路与断路故障，是初中物理家庭电路部分的基础常见题，需准确辨析不同故障的现象。
【难度系数】
0.5

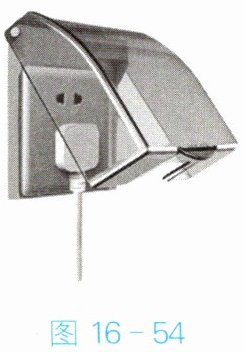

6. 图16-54是浴室使用的带防护罩的插座，其外壳上标有“10 A”。下列有关该插座的使用及安全用电的说法中，正确的是()。

A.插座与照明灯之间是串联的
B.三孔插座的右孔与家庭电路的零线相连
C.插座允许接入两个任意用电器同时使用
D.防护罩能防止进水所引起的安全事故

6. D

【分析】本题考查家庭电路与安全用电的相关知识，需逐一结合家庭电路的连接规则、安全用电常识分析每个选项，判断正误。
【解析】
A. 家庭电路中，用电器为了能独立工作、互不影响，插座与照明灯之间是并联关系，并非串联，故A错误；
B. 三孔插座的接线规则为“左零右火上接地”，其右孔应与家庭电路的火线相连，而非零线，故B错误；
C. 插座外壳标注的“10 A”表示该插座允许通过的最大电流为10 A，接入的用电器总电流不能超过该值，并非允许接入两个任意用电器同时使用，故C错误；
D. 该插座的防护罩可以阻挡水进入插座内部，避免因进水引发短路、触电等安全事故，故D正确。
【答案】D
【知识点】安全用电、家庭电路连接
【点评】本题围绕带防护罩的插座考查家庭电路和安全用电的基础常识，属于对核心知识点的直接应用，难度较低，学生掌握基础家庭电路规则即可正确解答。
【难度系数】0.7
