2. 金属外壳的用电器应使用孔插座，除了接零线和火线两孔外，还有一孔接的是线，目的是防止引起的触电事故。

2. 三 地 漏电

【分析】要解决这道题，需结合家庭电路中安全用电的知识思考：金属外壳的用电器若外壳带电，会造成触电，因此需要特殊插座保障安全。首先，两孔插座仅连接火线和零线，无法连接地线，所以金属外壳用电器必须使用三孔插座；三孔插座除火线、零线的接线孔外，还有一孔接地线，当用电器外壳漏电时，电流会通过地线导入大地，避免触电事故。
【解析】根据安全用电要求，金属外壳的用电器应使用三孔插座，三孔插座的第三个孔接地线，作用是防止漏电引发的触电事故，因此三个空依次填：三、地、漏电。
【答案】三 地 漏电
【知识点】家庭电路、安全用电
【点评】本题考查安全用电的基础常识，与生活实际紧密结合，是初中物理常考知识点，难度较低，学生牢记相关内容即可作答。
【难度系数】0.8

3. 发现有人触电，应立即（）。

A.用剪刀将电线剪断
B.切断电源
C.用手将他从电线上拉开
D.用灭火器朝触电人喷射灭火物

3. B

【分析】触电急救的核心是避免施救者发生二次触电，需先让触电者脱离电源。逐一分析选项：A选项剪刀是导体，剪断电线时施救者易触电，错误；B选项切断电源能快速终止电流作用，保障双方安全，正确；C选项用手直接拉会使施救者触电，错误；D选项灭火器无法切断电源且可能导电，错误。因此选B。
【解析】触电急救的首要原则是确保施救者与触电者的安全，防止电流持续伤害及二次触电。对各选项分析如下：1. A选项：剪刀为金属导体，剪断电线过程中施救者会接触电流，引发自身触电，操作错误；2. B选项：切断电源可立即让触电者脱离电源，同时避免施救者触电，是正确的急救措施；3. C选项：人体是导体，用手直接拉触电者会使施救者成为电流通路，导致触电，操作错误；4. D选项：灭火器无法切断电源，且部分喷射物可能导电，无法解决触电问题，操作错误。综上，正确答案为B。
【答案】B
【知识点】安全用电常识，触电急救
【点评】本题考查日常生活中触电急救的正确操作，属于基础安全常识，贴近生活实际，难度较低，学生易理解掌握。
【难度系数】0.8

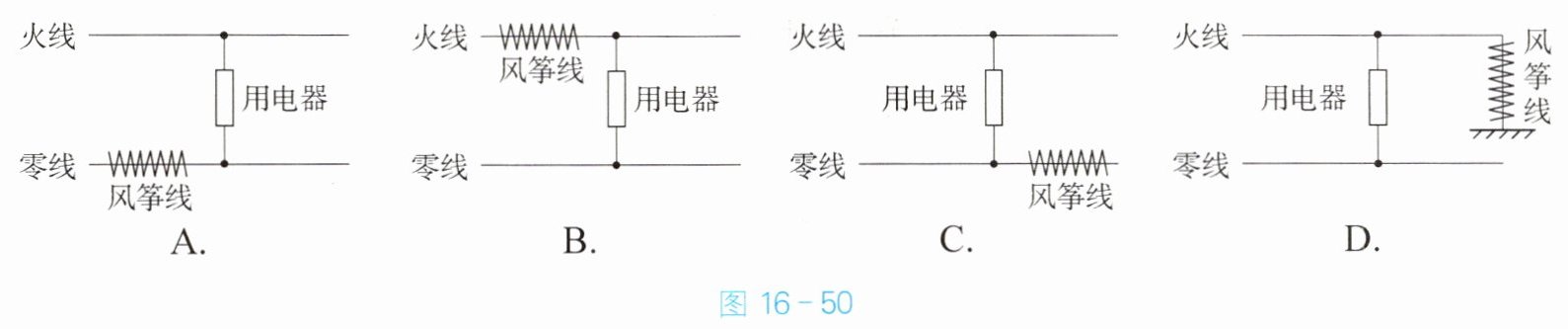

4. 同学们在放风筝前应注意观察周围是否有电力设施，防止风筝与电线接触，发生触电事故。风筝线散落在电路上会导致线路短路，致使线路跳闸并引发大面积停电，不仅会损坏电力设备，而且会影响社会及居民正常用电，有时甚至威胁人身安全。图16-50电路能解释上述现象的是（）。

4. D

【分析】要判断哪个电路会因风筝线导致短路跳闸，需明确：短路是火线与零线（或大地）直接连通，电流不经过用电器，电流过大引发跳闸。逐一分析各选项：A中风筝线在零线干路，与用电器串联，电路正常；B中风筝线在火线干路，与用电器串联，电路正常；C中风筝线在零线末端，仍与用电器串联，电路正常；D中风筝线一端接火线，另一端接地，火线通过风筝线与大地形成通路，电流不经过用电器，属于短路，符合题目描述的现象。
【解析】短路的核心是火线与零线（或大地）直接连通，无有用电器接入，导致电流骤增跳闸。选项A：风筝线在零线线路，和用电器串联，电路为用电器正常工作，无短路；选项B：风筝线在火线线路，和用电器串联，用电器正常工作，无短路；选项C：风筝线在零线后端，仍与用电器串联，电路正常；选项D：风筝线连接火线与大地，火线通过风筝线形成通路，电流不经过用电器，属于短路，满足题目中线路短路跳闸的描述。
【答案】D
【知识点】电路短路、家庭电路安全
【点评】本题考查家庭电路短路的判断，需结合短路定义分析风筝线的连接位置，难度适中，属于基础应用类题目。
【难度系数】0.5

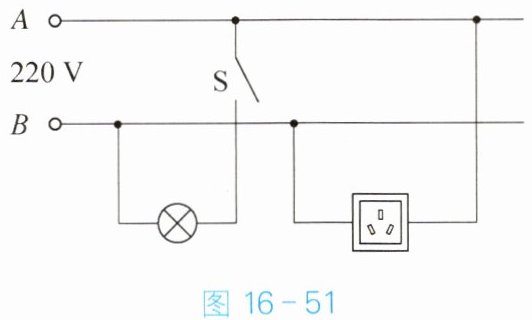

5. 据报道，某地的一住户向用钢管搭建的帐篷中私拉电线，导致一个小女孩因与钢管接触而发生了触电事故。图16-51是当时家庭电路的一部分，下列分析错误的是()。


A.女孩触电时，钢管可能与A连接
B.女孩接触钢管时，与大地之间的电压为220 V
C.若断开开关S，钢管连接A点，女孩接触钢管时一定不会触电
D.若女孩穿的鞋子是绝缘的，可能不会触电

5. C

【分析】首先明确家庭电路中，开关应接在火线上，故图中A线为火线，B线为零线。触电的核心条件是人体直接或间接接触火线，且与大地/零线形成闭合回路，有电流通过人体。接下来逐一分析选项：A选项，若钢管与火线（A）连接，钢管带电，女孩接触时电流经人体到大地形成通路，会触电；B选项，火线与大地间电压为220V，钢管接火线时，与大地电压为220V；C选项，断开开关S，若钢管仍连接A点（火线），钢管仍带电，女孩接触时仍会触电，并非一定不触电；D选项，若鞋子绝缘，人体与大地绝缘，无法形成通路，可能不触电。由此判断错误选项。
【解析】1. 确定火线零线：家庭电路中，开关需接在火线上，断开开关时用电器不带电，因此图中A线为火线，B线为零线，火线与大地、零线间电压均为220V。2. 逐一分析选项：
A选项：若钢管与A（火线）连接，钢管带220V电，女孩接触钢管时，电流通过人体流向大地，形成闭合回路，会发生触电事故，分析正确。
B选项：钢管连接火线时，其与大地之间的电压等于火线与大地的电压，即220V，分析正确。
C选项：断开开关S，若钢管仍连接A点（火线），钢管仍然带电，女孩接触钢管时，人体与大地形成闭合回路，有电流通过，会发生触电，并非“一定不会触电”，分析错误。
D选项：若女孩穿绝缘鞋子，人体与大地之间被绝缘层隔开，无法形成闭合回路，即使接触带电的钢管，也可能不会触电，分析正确。
【答案】C
【知识点】家庭电路、触电原理、安全用电
【点评】本题考查家庭电路触电的基础知识，需明确火线零线的判断依据，以及触电的形成条件，是对安全用电常识的常规考查。
【难度系数】0.5

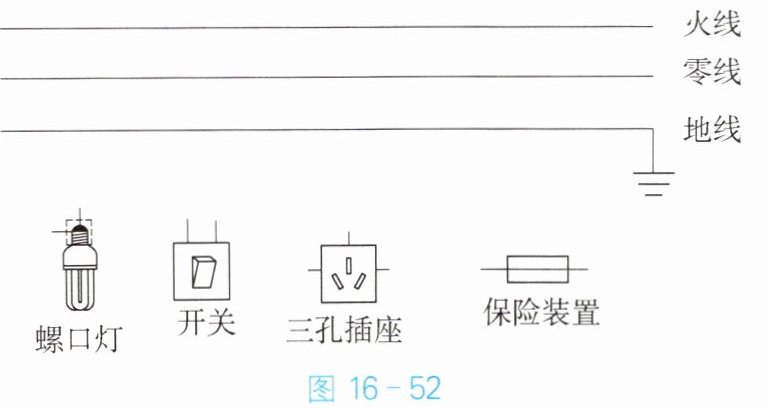

6. 将图16-52中带有保险装置的三孔插座、螺口灯等元件正确连接到电路中，要求：开关控制螺口灯。

图16-52

如图22所示

【分析】
要正确连接家庭电路元件，需牢记安全用电的接线规则：①开关控制螺口灯时，开关必须接在火线上，断开开关时切断火线，保障操作安全；②螺口灯的螺旋套接零线，顶端金属点接开关引出的线，避免换灯泡时触电；③三孔插座遵循“左零右火上接地”原则，即左孔接零线、右孔接火线、上孔接地线；④保险装置串联在火线上，起到过载保护作用。连接时按上述规则依次接线即可。
【解析】
1. 开关与螺口灯：火线先接开关，开关另一端接螺口灯顶端金属点，螺口灯螺旋套接零线，实现开关控制螺口灯且安全用电；
2. 三孔插座：左孔接零线，右孔串联保险装置后接火线，上孔接地线，符合三孔插座接线规范；
3. 保险装置：串联在火线上，当电路电流过大时熔断，保护电路。
【答案】
如图22所示
【知识点】
家庭电路连接、安全用电原则
【点评】
本题考查家庭电路的基础接线，核心是掌握开关、螺口灯、三孔插座及保险装置的接线规则，是初中物理电学的常考基础题型，难度适中。
【难度系数】
0.6
