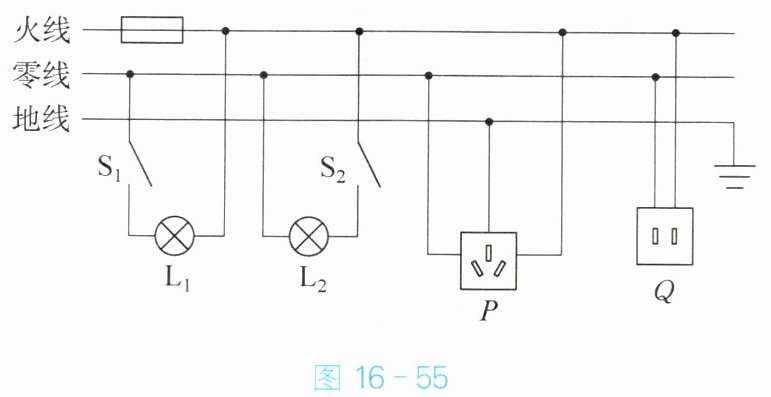

7. 图16-55所示家庭电路中，下列说法正确的是(
A.图中两盏灯泡与其对应控制开关的连接都是正确的
B.电冰箱的插头地线插脚脱落，仍可插入插座P长期使用
C.如果灯泡L₂不能正常工作，则插座Q也一定不能正常工作
D.断开开关S₁、S₂，正确使用测电笔检查灯泡L₂两端接线柱，氖管都不会发光
D
)。A.图中两盏灯泡与其对应控制开关的连接都是正确的
B.电冰箱的插头地线插脚脱落，仍可插入插座P长期使用
C.如果灯泡L₂不能正常工作，则插座Q也一定不能正常工作
D.断开开关S₁、S₂，正确使用测电笔检查灯泡L₂两端接线柱，氖管都不会发光
答案
7. D
解析
【分析】
要解决这道题，需掌握家庭电路的连接规则：开关应接在火线上，控制灯泡时火线先过开关再连灯泡，灯泡另一端接零线；三孔插座遵循“左零右火上接地”，两孔插座为“左零右火”；测电笔接触与火线连通的部分氖管发光，接触零线或不与火线连通的部分氖管不发光。需逐个分析选项判断正误。
【解析】
1. 分析选项A：开关应接在火线上，断开开关时能切断灯泡与火线的连接。图中开关S₁接在零线上，接法错误，故A错误。
2. 分析选项B：电冰箱的地线插脚用于连接金属外壳，防止漏电时触电。若地线插脚脱落，插入三孔插座P时，金属外壳无法接地，漏电会引发触电，不能长期使用，故B错误。
3. 分析选项C：插座Q与灯泡L₂是并联关系，并联电路各支路独立工作、互不影响，因此L₂不能正常工作时，插座Q仍可正常工作，故C错误。
4. 分析选项D：断开开关S₁、S₂后，灯泡L₂的两个接线柱都不与火线连通，用测电笔检测时，氖管都不会发光，故D正确。
【答案】
D
【知识点】
家庭电路连接、测电笔使用
【点评】
本题考查家庭电路的基本连接规则，涉及开关、插座、灯泡的正确接法及测电笔的使用，是家庭电路的基础知识点，需准确掌握各部分的连接要求。
【难度系数】
0.5
要解决这道题，需掌握家庭电路的连接规则：开关应接在火线上，控制灯泡时火线先过开关再连灯泡，灯泡另一端接零线；三孔插座遵循“左零右火上接地”，两孔插座为“左零右火”；测电笔接触与火线连通的部分氖管发光，接触零线或不与火线连通的部分氖管不发光。需逐个分析选项判断正误。
【解析】
1. 分析选项A：开关应接在火线上，断开开关时能切断灯泡与火线的连接。图中开关S₁接在零线上，接法错误，故A错误。
2. 分析选项B：电冰箱的地线插脚用于连接金属外壳，防止漏电时触电。若地线插脚脱落，插入三孔插座P时，金属外壳无法接地，漏电会引发触电，不能长期使用，故B错误。
3. 分析选项C：插座Q与灯泡L₂是并联关系，并联电路各支路独立工作、互不影响，因此L₂不能正常工作时，插座Q仍可正常工作，故C错误。
4. 分析选项D：断开开关S₁、S₂后，灯泡L₂的两个接线柱都不与火线连通，用测电笔检测时，氖管都不会发光，故D正确。
【答案】
D
【知识点】
家庭电路连接、测电笔使用
【点评】
本题考查家庭电路的基本连接规则，涉及开关、插座、灯泡的正确接法及测电笔的使用，是家庭电路的基础知识点，需准确掌握各部分的连接要求。
【难度系数】
0.5

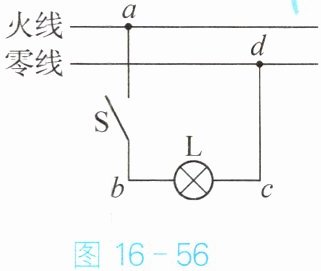

8. 在如图16-56所示的家庭电路中，闭合开关S，发现灯泡不发光。此时用测电笔检测a点、b点和c点时均发光，检测d点时不发光，由此可以判断(
A.a、b间有导线开路
B.灯泡L开路
C.灯泡L短路
D.c、d间导线开路
D
)。A.a、b间有导线开路
B.灯泡L开路
C.灯泡L短路
D.c、d间导线开路
答案
8. D
解析
【分析】
首先明确测电笔的工作原理：测电笔接触与火线连通的导体时氖管发光，接触与零线连通或断路的导体时氖管不发光。本题中，闭合开关后，通过各点测电笔的发光情况，判断电路的连通状态，进而确定故障位置。
【解析】
根据测电笔发光情况分析：
1. a点在火线上，测电笔发光，说明火线正常，无断路；
2. b点测电笔发光，说明开关S闭合后，a与b连通，开关及a、b间导线正常；
3. c点测电笔发光，说明b与c连通，即灯泡L的通路（b→L→c）正常，灯泡未断路；
4. d点测电笔不发光，说明d点未与火线连通，而c点与火线连通，因此故障为c、d间的导线开路，导致电流无法从c流向d，故d点不发光。
逐一分析选项：
A. 若a、b间开路，则b点无法与火线连通，测电笔b点不发光，与题意不符，错误；
B. 若灯泡L开路，则c点无法与b连通，c点测电笔不发光，与题意不符，错误；
C. 若灯泡L短路，会造成火线与零线直接连通，引发短路，此时电路会跳闸或保险丝熔断，且c点会与零线连通，测电笔c点不发光，与题意不符，错误；
D. c、d间导线开路，符合上述分析，正确。
【答案】
D
【知识点】
家庭电路故障、测电笔使用
【点评】
本题考查家庭电路故障的判断，核心是利用测电笔的发光情况判断导体是否与火线连通，需结合电路通路逻辑分析故障，是家庭电路的基础应用题型。
【难度系数】
0.4
首先明确测电笔的工作原理：测电笔接触与火线连通的导体时氖管发光，接触与零线连通或断路的导体时氖管不发光。本题中，闭合开关后，通过各点测电笔的发光情况，判断电路的连通状态，进而确定故障位置。
【解析】
根据测电笔发光情况分析：
1. a点在火线上，测电笔发光，说明火线正常，无断路；
2. b点测电笔发光，说明开关S闭合后，a与b连通，开关及a、b间导线正常；
3. c点测电笔发光，说明b与c连通，即灯泡L的通路（b→L→c）正常，灯泡未断路；
4. d点测电笔不发光，说明d点未与火线连通，而c点与火线连通，因此故障为c、d间的导线开路，导致电流无法从c流向d，故d点不发光。
逐一分析选项：
A. 若a、b间开路，则b点无法与火线连通，测电笔b点不发光，与题意不符，错误；
B. 若灯泡L开路，则c点无法与b连通，c点测电笔不发光，与题意不符，错误；
C. 若灯泡L短路，会造成火线与零线直接连通，引发短路，此时电路会跳闸或保险丝熔断，且c点会与零线连通，测电笔c点不发光，与题意不符，错误；
D. c、d间导线开路，符合上述分析，正确。
【答案】
D
【知识点】
家庭电路故障、测电笔使用
【点评】
本题考查家庭电路故障的判断，核心是利用测电笔的发光情况判断导体是否与火线连通，需结合电路通路逻辑分析故障，是家庭电路的基础应用题型。
【难度系数】
0.4
9. 学校要求完成一项社会实践活动，小明选择了为家人做饭。当他把电炖锅和电压力锅同时接入电路，家中用电器都能正常工作；爸爸再用电热水壶烧水时，发现家中用电器全部停止工作。检查电路发现空气开关跳闸了。请用所学物理知识解释空气开关跳闸的原因。
答案
家庭电路中用电器并联,同时工作的用电器过多,导致总电阻过小,根据欧姆定律$I=\dfrac{U}{R}$,电源电压不变,会导致总电流过大,空气开关跳闸
解析
【分析】首先明确家庭电路的连接方式为并联，各用电器工作时两端电压均等于家庭电路的额定电压220V。空气开关跳闸的核心原因是电路总电流过大，而总电流过大的常见原因有总功率过大或短路，本题中是接入更多用电器导致的总功率变化，需结合并联电路的规律和电功率公式分析。
【解析】家庭电路中各用电器为并联连接，并联电路各支路电压相等，均等于电源电压$U=220V$。根据电功率公式$P=UI$，变形可得总电流$I=\frac{P}{U}$。当接入的用电器越多，电路的总功率$P$越大，由于电源电压$U$不变，所以总电流$I$会随总功率增大而增大。当爸爸接入电热水壶后，电路中同时工作的用电器总功率过大，导致总电流超过空气开关的额定电流，因此空气开关跳闸。
【答案】家庭电路中用电器并联,同时工作的用电器过多,导致总电阻过小,根据欧姆定律$I=\dfrac{U}{R}$,电源电压不变,会导致总电流过大,空气开关跳闸
【知识点】家庭电路电流过大的原因、并联电路特点
【点评】本题结合生活实际考查家庭电路的核心知识点，难度较低，需要学生掌握家庭电路的连接方式及总电流过大的原因，属于基础应用类题目。
【难度系数】0.6
【解析】家庭电路中各用电器为并联连接，并联电路各支路电压相等，均等于电源电压$U=220V$。根据电功率公式$P=UI$，变形可得总电流$I=\frac{P}{U}$。当接入的用电器越多，电路的总功率$P$越大，由于电源电压$U$不变，所以总电流$I$会随总功率增大而增大。当爸爸接入电热水壶后，电路中同时工作的用电器总功率过大，导致总电流超过空气开关的额定电流，因此空气开关跳闸。
【答案】家庭电路中用电器并联,同时工作的用电器过多,导致总电阻过小,根据欧姆定律$I=\dfrac{U}{R}$,电源电压不变,会导致总电流过大,空气开关跳闸
【知识点】家庭电路电流过大的原因、并联电路特点
【点评】本题结合生活实际考查家庭电路的核心知识点，难度较低，需要学生掌握家庭电路的连接方式及总电流过大的原因，属于基础应用类题目。
【难度系数】0.6
